سازنده |
GE |
|
مدل |
DS200PCCAG1ACB |
| شماره قطعه |
DS200PCCAG1A |
|
کاتالوگ |
EX2000 |
|
توضیحات |

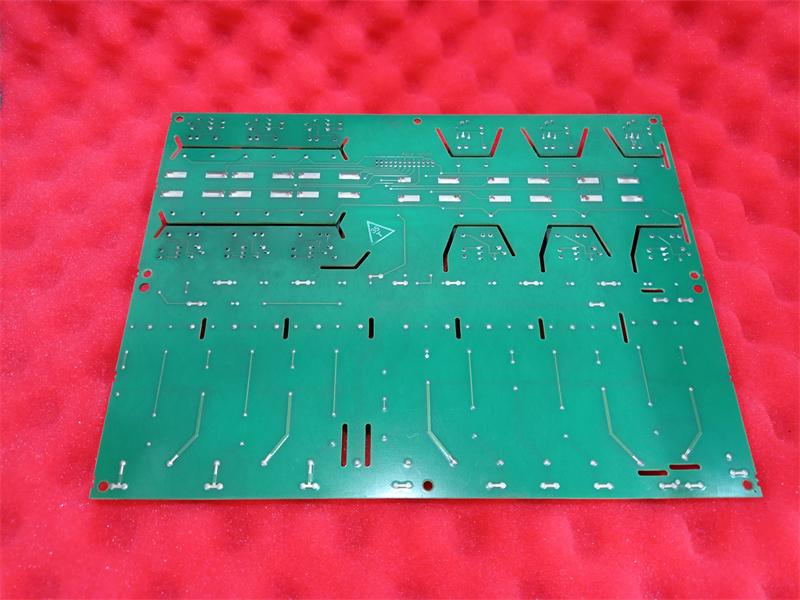

کارت اتصال توان PCCA
|
| مداکره مبدا | USA;CN |
| کد تعرفه گمرکی |
85389091 |
| ابعاد |
28.2*15.2*4.19 (CM) |
| وزن | 0.8 kg |
توضیحات:
کارت اتصال توان DS200PCCA (PCCA) واسطهای بین مدار کنترل درایو و پل توان SCR فراهم میکند.
برد PCCA از ترانسفورماتورهای پالس برای تأمین درایو گیت به پل SCR استفاده میکند. برای کنترلکنندههای با اسب بخار کم تا متوسط، برد PCCA همچنین شامل مدارهای اسنبر برای کنترل جهشها در خطوط متناوب (AC)، باس مستقیم (DC) و درایورهای گیت است. برای کنترلکنندههای با اسب بخار بالاتر، برخی یا تمام مدارهای اسنبر از برد PCCA حذف شده و در جای دیگری در سیستم قرار میگیرند.
گروههای برد
برد PCCA دارای ده شماره گروه است. شماره گروه استفاده شده در یک سیستم با توجه به ولتاژ سیستم، اندازه فریم و اینکه آیا سیستم از تبدیل توان بازگرداننده (regenerative) یا غیربازگرداننده استفاده میکند، تعیین میشود. جدول ۱ کاربردهای شماره گروههای مختلف برد PCCA را خلاصه میکند.
مقیاسگذاری ولتاژ آرمیچر به شماره گروه برد PCCA مورد استفاده بستگی دارد:
• G1, G7, G9 – بازگرداننده، ۲۴۰ تا ۶۳۰ ولت
• G2, G8, G10 – غیربازگرداننده، ۲۴۰ تا ۷۰۰ ولت
برد PCCA دارای چهار جامپر سیم به نامهای JP1، JP2، WP3 و WP4 است که ولتاژ سیستم را انتخاب کرده و اتصالات خازن اسنبر را تعیین میکنند.
دادههای کاربردی
سختافزار برد
برد PCCA شامل جامپرهای قابل تنظیم و کانکتورهای پلاگ سیمکشی (هیچ LED، فیوز، نقطه آزمون یا کلیدی وجود ندارد) به عنوان بخشی از برد است. این موارد در پاراگرافهای زیر این بخش توضیح داده شدهاند.

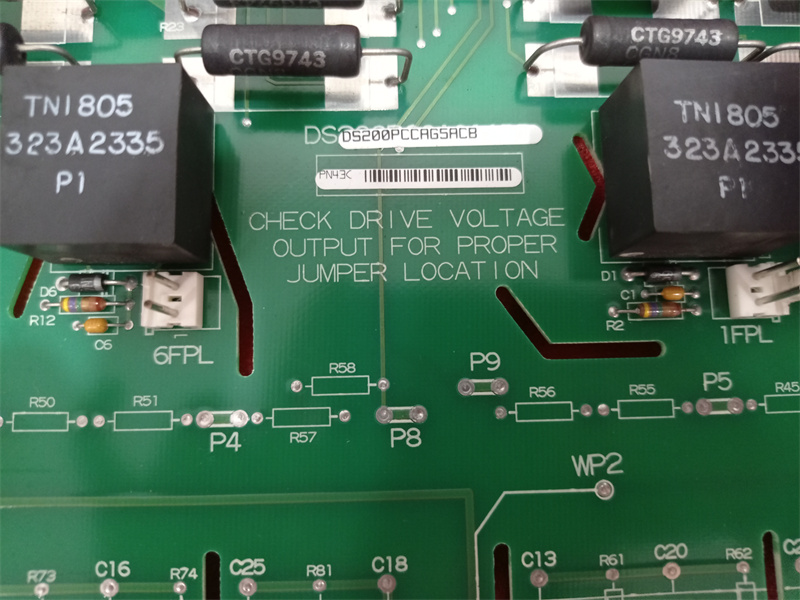

جامپرهای قابل تنظیم (JP و WP)
برد PCCA دارای چهار جامپر سیم به نامهای JP1، JP2، WP3 و WP4 است.
جامپرهای JP1 و JP2 باید به پایانههای استاب مناسب P3 تا P10، همانطور که توسط شماره گروه کارت و ولتاژ سیستم تعیین میشود، متصل شوند. جامپرهای WP3 و WP4 برای اتصال پایانههای استاب P2A به P2B و P1A به P1B استفاده میشوند. این جامپرها برای انتخاب اینکه آیا خازنهای اسنبر PCCA به همان نقطه روی پل توان به عنوان کانال بازخورد ولتاژ متصل شوند یا خیر، استفاده میشوند.

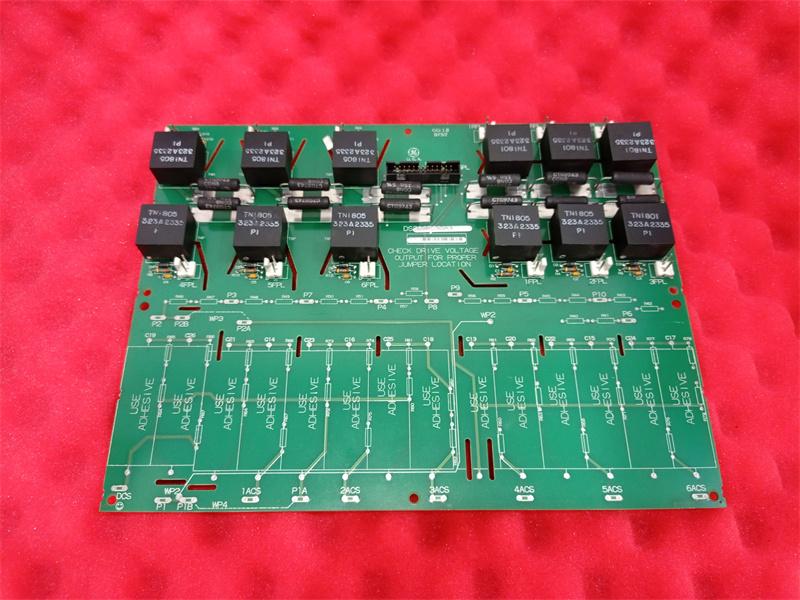

شکل ۱ چیدمان برد PCCA، از جمله موقعیتهای پایانههای استاب را نشان میدهد. جدول ۲ قرارگیری جامپرهای سیم را برای شماره گروههای مختلف برد PCCA و ولتاژهای سیستم فهرست و تعریف میکند.
کانکتورهای برد
برد PCCA سیگنالهای پالس گیت رفت و برگشت را از طریق دوازده کانکتور پلاگ، 1RPL − 6RPL و 1FPL − 6FPL به پل SCR ارسال میکند و از طریق یک کانکتور پلاگ اضافی، 5PL، با برد منبع تغذیه ارتباط برقرار میکند. برای نمودار چیدمان برد PCCA که موقعیت این کانکتورها را نشان میدهد به شکل ۱ و برای توضیحات سیگنال کانکتورها به جدولهای ۴ و ۵ مراجعه کنید.
سوالات متداول:
۱. آیا مشتری بازرسی را قبل از ارسال کالا ترتیب میدهد؟
این مسئله تأیید و پذیرفته شد
۲. شرایط پرداخت چیست؟
فقط حواله بانکی
۳. دوره گارانتی چه زمانی شروع میشود؟
یک سال از زمانی که مشتری کالا را دریافت میکند
لینک برگه اطلاعات فنی:
کارت اتصال برق DS200PCCAG1ACB GE EX2100 PCCAPDFبرگه اطلاعاتی
