سازنده |
GE |
|
مدل |
DS200FHVAG1ABA |
| شماره قطعه |
DS200FHVAG1A |
|
کاتالوگ |
EX2000 |
|
توضیحات |
برد رابط گیت ولتاژ بالا
|
| مبدا | USA;CN |
| کد تعرفه گمرکی (HS CODE) |
85389091 |
| ابعاد |
12.1*8.26*4.19 (CM) |
| وزن | 0.8 kg |
توضیحات:

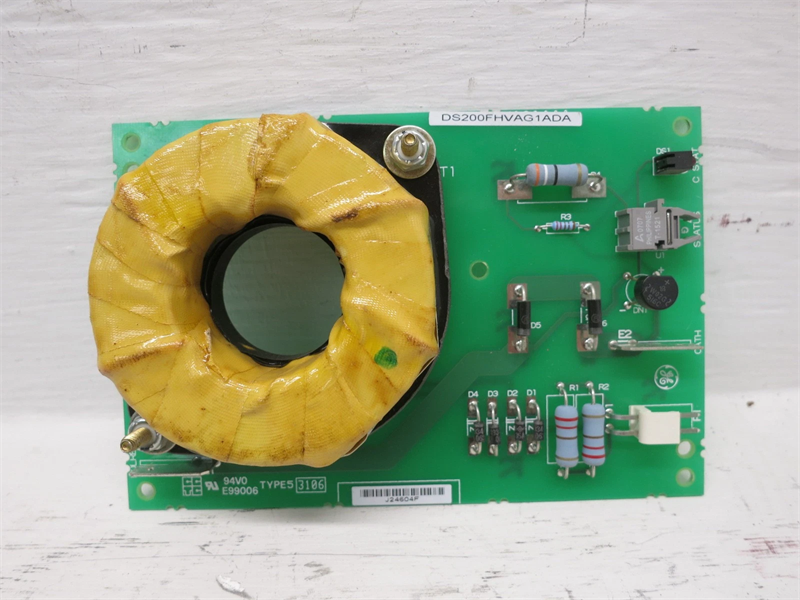

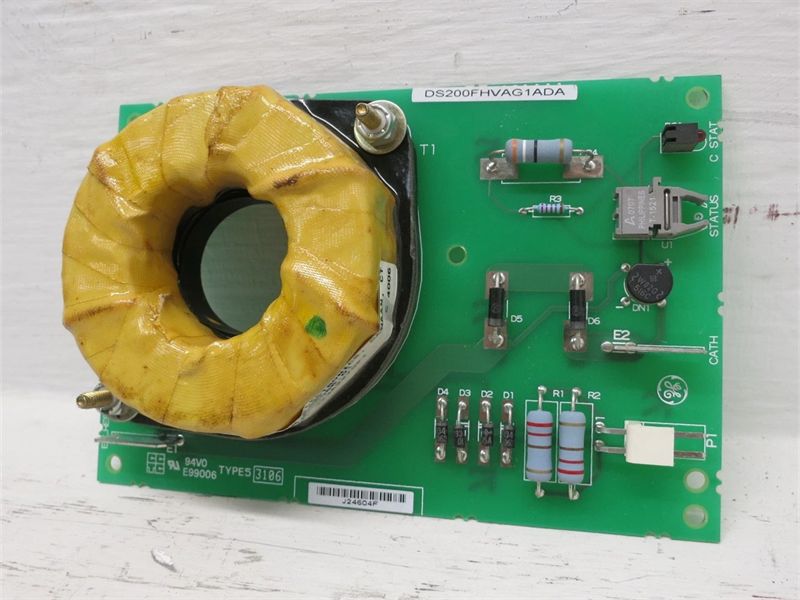

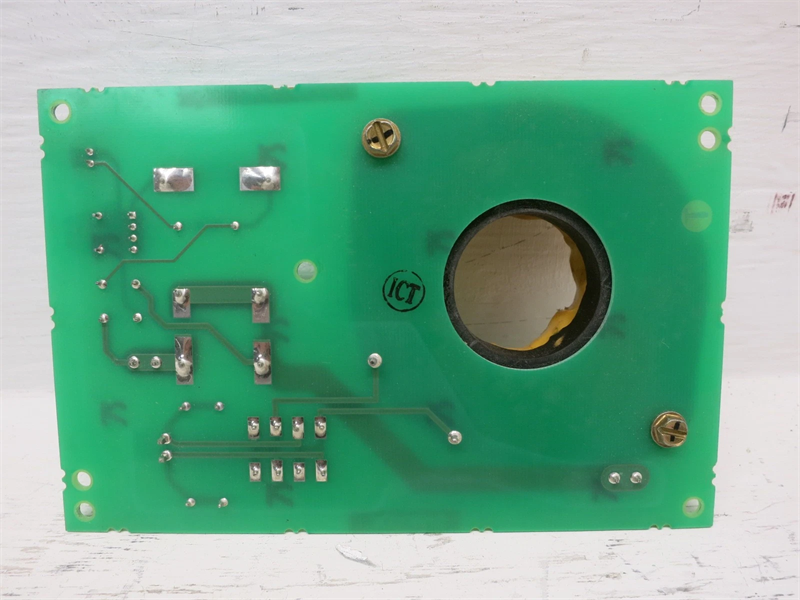

3-4.7. برد FHVA (DS200FHVA)
این برد حاوی خطر بالقوه شوک الکتریکی یا سوختگی است. هنگامی که برد تحت برق است، به آن دست نزنید و سعی نکنید اندازه‌گیری انجام دهید. هنگام کار، FHVA در پتانسیل SCR قرار دارد که می‌تواند چندین هزار ولت بالاتر از زمین باشد.
FHVA به عنوان رابط گیت SCR و مانیتور ولتاژ سلول عمل می‌کند. این برد یک مسیر ایزوله برای توان گیت از برد FGPA به SCR با محافظت در برابر نویز فراهم می‌کند. LCI برای هر SCR از یک FHVA استفاده می‌کند.
FHVA شامل سنسورهای جریان برای تشخیص هدایت یا مسدود کردن ولتاژ توسط SCR است. این برد داده‌های وضعیت سلول را به برد FGPA ارسال می‌کند و در صورت تشخیص ولتاژ مسدودکننده، LED قرمز C STAT خود را روشن می‌کند.
برای اطلاعات دقیق‌تر در مورد FHVA، به نشریه GEI-100224 مراجعه کنید.
FGPA درایور گیت، منبع تغذیه سوئیچینگ و مانیتور وضعیت SCR در LCI است. این برد دستورات گیتینگ را از کنترل LCI (از طریق کابل‌های فیبر نوری) دریافت می‌کند. هر FGPA توان گیت با بزرگی و مدت زمان کافی برای یک فاز از پل SCR تأمین می‌کند. این توان به ترانسفورماتورهای جریان (CTs) روی بردهای FHVA ارسال می‌شود که رابطی با SCRها فراهم می‌کنند.
مدار منبع تغذیه سوئیچینگ، ورودی AC را به ولتاژهای کنترل DC مورد نیاز برای عملکردهای وضعیت و گیتینگ تبدیل می‌کند. این مدار ورودی 120 ولت AC را از یک منبع تغذیه دریافت کرده و ولتاژهای زیر را تولید می‌کند:
• P5 (4.7 – 5.1 ولت DC) برای توان منطقی
• P15 (13.5 – 14.5 ولت DC) بدون نظارت
• P40 (25 ولت DC) برای «back porch» گیت
• P90 (80 ولت DC) برای شروع گیتینگ
به عنوان یک مانیتور وضعیت، FGPA اطلاعات ولتاژ SCR را از بردهای FHVA جمع‌آوری کرده و داده‌ها را به کنترل LCI منتقل می‌کند. این شامل وضعیت منبع تغذیه سوئیچینگ نیز می‌شود.
برای اطلاعات دقیق‌تر در مورد FGPA، به نشریه GEI-100223 مراجعه کنید.
سوالات متداول:
1. آیا مشتری قبل از ارسال کالا، بازرسی را هماهنگ می‌کند؟
این موضوع تأیید و پذیرفته شد
2. شرایط پرداخت چیست؟
فقط حواله بانکی
3. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند
