تولید
|
ای بی بی |
|
مدل
|
DO880
|
| شماره پ.ن. |
3BSE028602R1
|
| کاتالوگ | ورودی/خروجی‌های S800 |
| توضیحات |
ماژول خروجی دیجیتال
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
10 * 12 * 4.5 (سانتی متر)
|
| وزن | ۰.۲ کیلوگرم |
شرح:

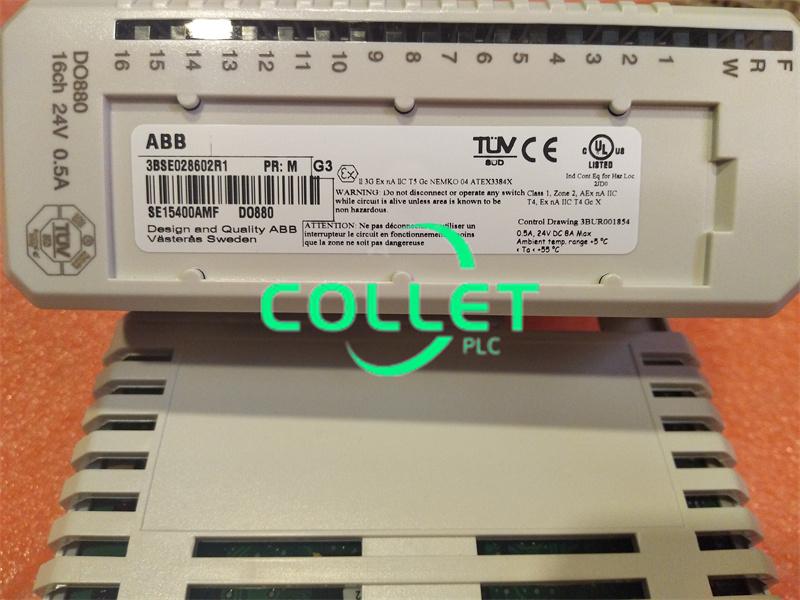

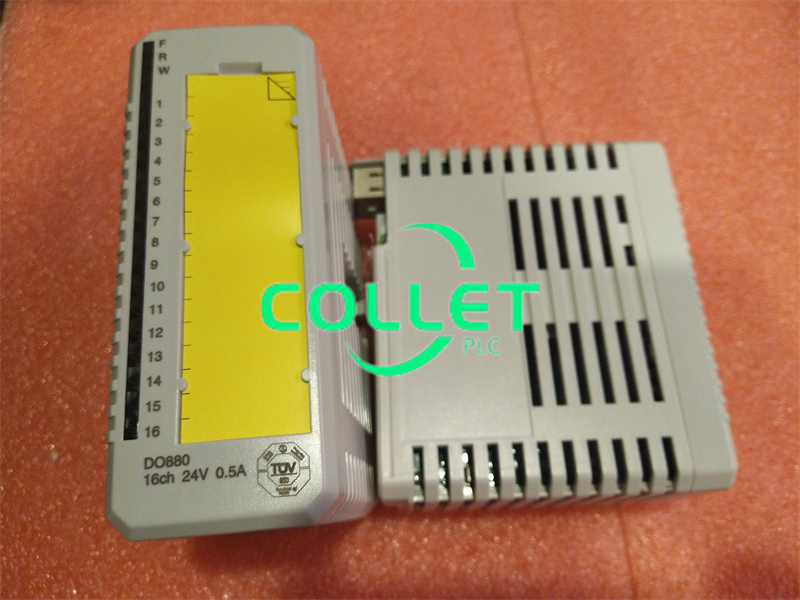

DO880 ABB 3BSE028602R1، ماژول خروجی دیجیتال، تولید شده توسط ABB.
DO880 یک ماژول خروجی دیجیتال 16 کاناله 24 ولت برای کاربردهای تکی یا افزونه است. حداکثر جریان خروجی مداوم در هر کانال 0.5 آمپر است. خروجی‌ها دارای محدودیت جریان و محافظت در برابر افزایش دما هستند. هر کانال خروجی شامل یک درایور سمت بالا با محدودیت جریان و محافظت در برابر افزایش دما، اجزای حفاظت EMC، سرکوب بار القایی، LED نشانگر وضعیت خروجی و یک مانع ایزولاسیون برای باس ماژول است.
ویژگی‌ها و مزایا
۱۶ کانال برای خروجی‌های منبع جریان ۲۴ ولت DC در یک گروه ایزوله
پیکربندی افزونه یا تکی
- نظارت بر حلقه، نظارت بر بار اتصال کوتاه و قطعی با محدودیت‌های قابل تنظیم (به جدول ۹۷ مراجعه کنید).
- عیب‌یابی سوئیچ‌های خروجی بدون اعمال پالس روی خروجی‌ها
- تشخیص پیشرفته داخلی
نشانگرهای وضعیت خروجی (فعال/خطا)
حالت کاهش‌یافته برای کانال‌های با انرژی معمولی (پشتیبانی‌شده از DO880 PR:G)
- محدودیت جریان در اتصال کوتاه و محافظت در برابر دمای بیش از حد سوئیچ‌ها
- تحمل خطای ۱ (مطابق تعریف شده در IEC 61508) برای درایورهای خروجی. برای سیستم‌های ND (معمولاً بدون برق)، خروجی‌ها همچنان می‌توانند با وجود خطا در درایورهای خروجی کنترل شوند.
- دارای گواهینامه SIL3 مطابق با استاندارد IEC 61508
- دارای گواهینامه رده ۴ مطابق با استاندارد EN 954-1.
سوالات متداول:
۱. چیست؟ نوع جداسازی از DO880 ?
به صورت گروهی از زمین جدا شده است
۲. چیست؟ محدود کردن جریان از DO880 ?
جریان خروجی محدود در برابر اتصال کوتاه
لینک دیتاشیت:
ماژول خروجی دیجیتال DO880 ABB 3BSE028602R1
پی دی اف
برگه اطلاعات
