تولید
|
ای بی بی |
|
مدل
|
دی‌آی۸۸۰
|
| شماره پ.ن. |
3BSE028586R1
|
| کاتالوگ | ورودی/خروجی‌های S800 |
| توضیحات |
ماژول ورودی دیجیتال
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
10 * 12 * 4.5 (سانتی متر)
|
| وزن | ۰.۲ کیلوگرم |
شرح:

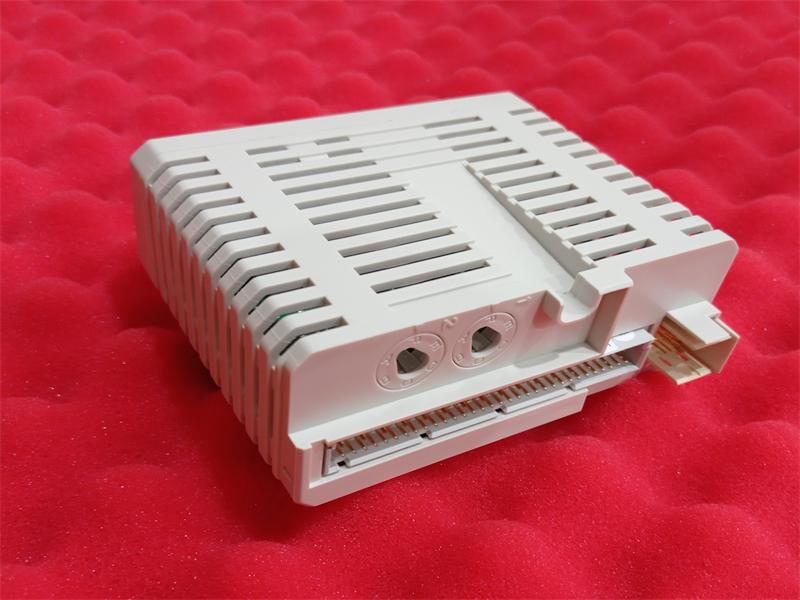

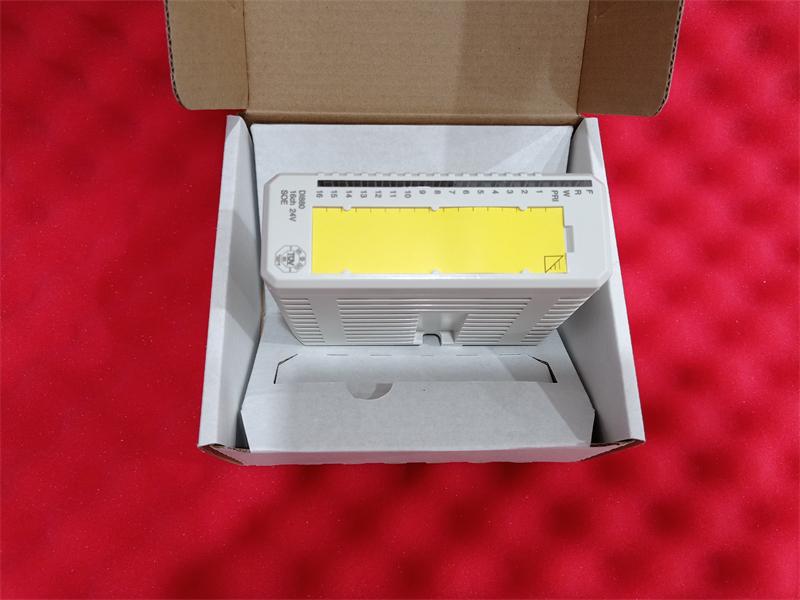

ای بی بی دی‌آی۸۸۰ 3BSE028586R1 یک است ماژول ورودی دیجیتال تولید شده توسط شرکت ABB
DI880 یک ماژول ورودی دیجیتال 16 کاناله 24 ولت dc برای پیکربندی تکی یا افزونه است. محدوده ولتاژ ورودی 18 تا 30 ولت dc و جریان ورودی 7 میلی‌آمپر در 24 ولت dc است. هر کانال ورودی شامل اجزای محدودکننده جریان، اجزای حفاظت EMC، LED نشانگر وضعیت ورودی و مانع ایزولاسیون نوری است. در هر ورودی یک خروجی توان مبدل با جریان محدود وجود دارد. تابع توالی رویدادها (SOE) می‌تواند رویدادها را با وضوح 1 میلی‌ثانیه جمع‌آوری کند. صف رویدادها می‌تواند تا 512 x 16 رویداد را در خود جای دهد. این تابع شامل یک فیلتر شاتر برای جلوگیری از رویدادهای ناخواسته است. تابع SOE می‌تواند وضعیت‌های زیر را در پیام رویداد گزارش دهد - مقدار کانال، صف کامل، لرزش همگام‌سازی، زمان نامشخص، فعال بودن فیلتر شاتر و خطای کانال.
ویژگی‌ها و مزایا
۱۶ کانال برای ورودی‌های ۲۴ ولت DC با قابلیت تنظیم جریان
پیکربندی افزونه یا تکی
۱ گروه ۱۶ نفره جدا شده از زمین
- نشانگرهای وضعیت ورودی
- تشخیص پیشرفته داخلی
- توالی رویدادها (SOE)
- جریان محدود تغذیه سنسور در هر کانال
- دارای گواهینامه SIL3 مطابق با استاندارد IEC 61508
- دارای گواهینامه رده ۴ مطابق با استاندارد EN 954-1
سوالات متداول:
۱. چیست؟ محدوده ولتاژ ورودی از دی‌آی۸۸۰ ?
محدوده ولتاژ ورودی، "0" -30..+5 ولت
محدوده ولتاژ ورودی، "1" 11..30 ولت
۲. چیست؟ حداکثر طول کابل میدانی از دی‌آی۸۸۰ ?
۶۰۰ متر (۶۵۶ یارد)
لینک دیتاشیت:
ماژول ورودی دیجیتال DI880 ABB 3BSE028586R1
پی دی اف
برگه اطلاعات
