سیستم مانیتورینگ VM600

مونتاژ ماژولار و مبتنی بر backplane. ماژول‌های مانیتورینگ را می‌توان در هر یک از 12 اسلات موجود نصب کرد. ماژول‌ها بدون از دست دادن داده‌های پیکربندی، قابلیت تعویض در حین کار (hot-swappable) را دارند.

» ۱۹ اینچ، ارتفاع ۶ یونیت ( ABE040 / ABE042 )
» ساختار آلومینیومی مستحکم
» گزینه‌های نصب داخلی یا پنلی
»پشتیبانی از گذرگاه VME، گذرگاه آنالوگ، گذرگاه سرعت و گذرگاه رله باز در برد اصلی
۱ یا ۲ ماژول منبع تغذیه ( آر پی اس 6 یو )
۱ ماژول پردازنده
۱۲ ماژول حفاظت از ماشین ( ام پی سی ۴ ) ، ماژول‌های مانیتورینگ آنالوگ (AMC 8) یا ماژول‌های مانیتورینگ وضعیت ( سی ام سی ۱۶ )

۱۸ ماژول رله ( آر ال سی ۱۶ )

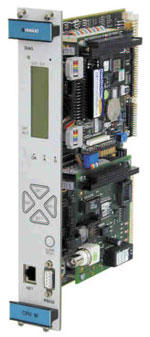

واحد پردازش مرکزی (CPU M)
CPU به عنوان کنترل کننده شبکه و دروازه ارتباطی برای سیستم VM600 عمل می‌کند.

این بخش، داده‌های پیکربندی و توابع ارتباطی را برای همه ماژول‌ها مدیریت می‌کند.

مزایای آن عبارتند از:
» کاهش موجودی قطعات یدکی
» الزامات آموزشی ساده شده
» عملکرد انعطاف‌پذیر

بسته به نیاز سیستم، CPU می‌تواند به طور مستقل در جلوی شاسی نصب شود،

یا می‌تواند همراه با کارت‌های ورودی/خروجی IOC N استفاده شود.
کل شاسی را می‌توان از طریق اترنت پیکربندی کرد.
نمایشگر داده LCD
ارتباط سریال Modbus RTU
ارتباط اترنت Modbus TCP
ارتباط خروجی داده

ماژول حفاظت آنلاین مداوم و کاملاً قابل تنظیم توسط نرم‌افزار. شامل فیلترینگ، یکپارچه‌سازی/تمایز،

ردیابی ترتیب (همزمان‌سازی دامنه و فاز)، (MPC 4)
آلارم‌های با مقادیر بالا و پایین برای شرایط هشدار و خطر. در شیارهای جلویی رک VM600 نصب می‌شود.

» فناوری پیشرفته DSP بلادرنگ
» ۴ ورودی دینامیک و ۲ ورودی سرعت
» سیستم خودآزمایی و تشخیصی؛ سیستم OK
» ترمینال‌های خروجی BNC سیگنال خام در پنل جلویی
» تامین برق برای شتاب‌سنج‌ها، پروب‌های جریان گردابی و اکثر پیش‌تقویت‌کننده‌های ارتعاش‌سنج
» تنظیمات تطبیقی هشدار و آژیر خطر
» هر کانالی می‌تواند هر پارامتر دینامیکی دستگاه را رصد کند

ورودی DC: 0 تا +20 ولت، 0 تا -20 ولت یا 0 تا 25 میلی آمپر
ورودی AC: ±10 ولت یا ±8 میلی‌آمپر، 0.1 تا 10 کیلوهرتز
فیلترینگ بالاگذر، پایین‌گذر و میان‌گذر؛ ۶ تا ۶۰ دسی‌بل بر اکتاو
فیلتر ردیابی: Q=28 (Q ثابت)، 0.13 هرتز تا 10 کیلوهرتز
مرتبه‌های ۱/۳، ۱/۲، ۱، ۲، ۳ و ۴
فاصله/موقعیت (سیستم‌های جریان گردابی): DC تا ۱ کیلوهرتز

ماژول منبع تغذیه (RPS 6U)
ماژول منبع تغذیه با کارایی بالا برای شاسی VM600.

» ورودی‌های AC و DC
» سازگار با گذرگاه VME
» محدوده ولتاژ ورودی وسیع
» محافظت در برابر اضافه بار و اتصال کوتاه
» پشتیبانی از افزونگی
» کاملاً مطابق با EMC

ورودی‌های DC معمول: ۲۴، ۴۸، ۷۲ یا ۱۱۰ ولت
ورودی‌های AC معمول: ۱۱۰/۲۳۰ ولت
-25 درجه سانتیگراد تا +65 درجه سانتیگراد
±0.2% پایداری

کارت پایش وضعیت (CMC 16)
یک واحد جمع‌آوری داده بسیار هوشمند برای سیستم‌های پایش وضعیت.

تمام عملکردهای نظارت بر وضعیت را انجام می‌دهد (اما عملکردهای حفاظت از دستگاه را انجام نمی‌دهد).

سیگنال‌ها را با استفاده از تبدیل فوریه سریع (FFT) به صورت دیجیتالی پردازش می‌کند. کاملاً قابل تنظیم توسط نرم‌افزار.

۱۶ کانال برای ورودی‌های دینامیک یا استاتیک
چهار کانال اول را می‌توان به عنوان ورودی‌های Keyphasor پیکربندی کرد.
۱۲ کانال باقی‌مانده را می‌توان به عنوان ورودی‌های متغیر فرآیند پیکربندی کرد.
از تحلیل فرکانس ثابت و ردیابی سفارش پشتیبانی می‌کند.
هر کانال دارای فیلترهای ضد لغزش قابل برنامه‌ریزی و یک ADC است.
کاملاً قابل تعویض در حین کار (هات سواپ).
دارای سه چراغ LED نشانگر وضعیت در پنل جلویی

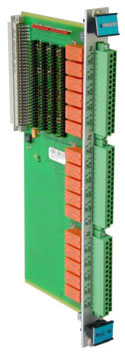

کارت رله سیستم VM600 (RLC 16)
خروجی‌های رله قابل برنامه‌ریزی اختیاری؛ طراحی شده برای برآورده کردن تمام الزامات عملکردی در زمانی که رله‌های روی کارت IOC4T کافی نیستند.

در قسمت عقب شاسی VM600 نصب می‌شود.

» ۱۶ رله
» ترمینال‌های ورودی به سبک اروپایی
» قابل تعویض در حین کار

حداکثر جریان: 0.35 مبدل آنالوگ به دیجیتال، 5 مبدل آنالوگ به دیجیتال
حداکثر ولتاژ: ۳۰۰ ولت مستقیم، ۲۵۰ ولت متناوب
توان: ۱۰۰ وات (۱۲۵۰ ولت آمپر)
