اطلاعات این سند در مورد کل سیستم کنترل Mark* VIe یا محصولات کنترلی سیستم ایمنی عملکردی Mark VIeS کاربرد دارد؛ با این حال، ممکن است مجوز برنامه شما امکان دسترسی به قابلیت کامل سیستم و بسته‌های I/O شرح‌داده‌شده در این سند را نداشته باشد. برای مثال، سیستم ایمنی عملکردی Mark VIeS برای بازارهای عمومی فقط از بسته‌های I/O زیر استفاده می‌کند:

• I/O آنالوگ (YAIC)--IS420YAICS1B
• آنالوگ عمومی (YUAA)--IS420PUAAH1A
• مانیتور ورودی ارتعاش (YVIB)--IS220YVIBS1A
• خروجی رله (YDOA)--IS420YDOAS1B
• ورودی کنتاکت گسسته (YDIA)--IS420YDIAS1B
• عیب‌یابی سیستم توزیع توان (PPDA)--IS220PPDAH1A
• ارتباط سریال Modbus (PSCA)--IS220PSCAH1A
• کنترلر ایمنی Mark VIeS (UCSCS2x)--IS420UCSCS2A

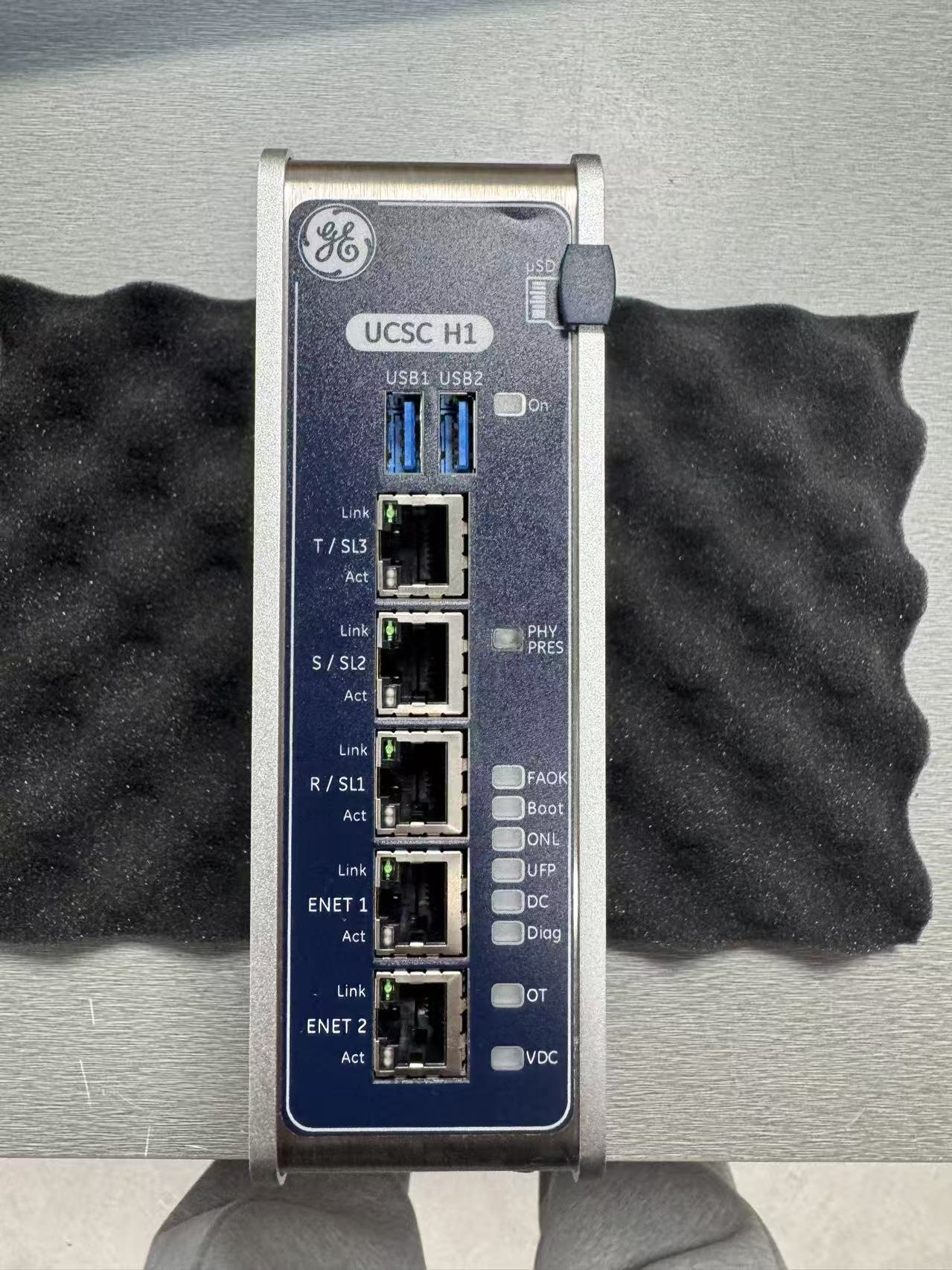

• کنترلر Mark VIe برای Gateway (UCSCH1x)--IS420UCSCH1B

1.2 کنترلرها

کنترلر Mark VIe یک کنترلر مستقل و تک‌بردی با توان پردازشی مقیاس‌پذیر است. این کنترلر دارای منابع تغذیه داخلی است و به باتری یا تنظیمات جامپر نیاز ندارد. کنترلرها مجموعه نرم‌افزاری ControlST* را اجرا می‌کنند که محیط نرم‌افزاری مشترکی را برای کنترل‌های تحریک توربین و ژنراتور در جزیره توان و تجهیزات بخش جانبی کارخانه فراهم می‌کند تا بهره‌برداری و نگهداری ساده‌تر شود.

کنترلر ایمنی Mark VIeS دارای گواهی IEC 61508 برای SIL 3 است.

کنترلرها با نرم‌افزار مخصوص کاربرد خود، مانند بخار، گاز، زمینی-دریایی (LM)، بخش جانبی کارخانه (BoP)، حفاری فراساحلی، نمک‌زدایی، CS و تبدیل توان بادی، بارگذاری می‌شوند. این کنترلر می‌تواند نمودارهای نردبانی رله (RLD) یا بلوک‌ها را اجرا کند. پروتکل IEEE® 1588 از طریق شبکه‌های I/O نوع R، S و T (IONet) برای همگام‌سازی ساعت ماژول‌های I/O و کنترلرها با دقت ±100 میکروثانیه استفاده می‌شود. داده‌ها از طریق شبکه‌های I/O (IONet) به پایگاه داده سیستم کنترل در کنترلر منتقل می‌شوند و از آن دریافت می‌گردند. داده‌های IONet شامل ورودی‌ها/خروجی‌های فرایندی به بسته‌های I/O هستند.

در یک سیستم دوگانه، داده‌های IONet همچنین شامل موارد زیر هستند:
• مقادیر وضعیت داخلی و اطلاعات مقداردهی اولیه از کنترلر تعیین‌شده
• اطلاعات وضعیت و همگام‌سازی از هر دو کنترلر. در یک سیستم افزونه‌گی ماژولار سه‌گانه (TMR)، داده‌های IONet همچنین شامل موارد زیر هستند:
• مقادیر وضعیت داخلی برای رأی‌گیری و اطلاعات وضعیت و همگام‌سازی از هر سه کنترلر
• اطلاعات مقداردهی اولیه از کنترلر تعیین‌شده

1.3 سوئیچ‌های IONet

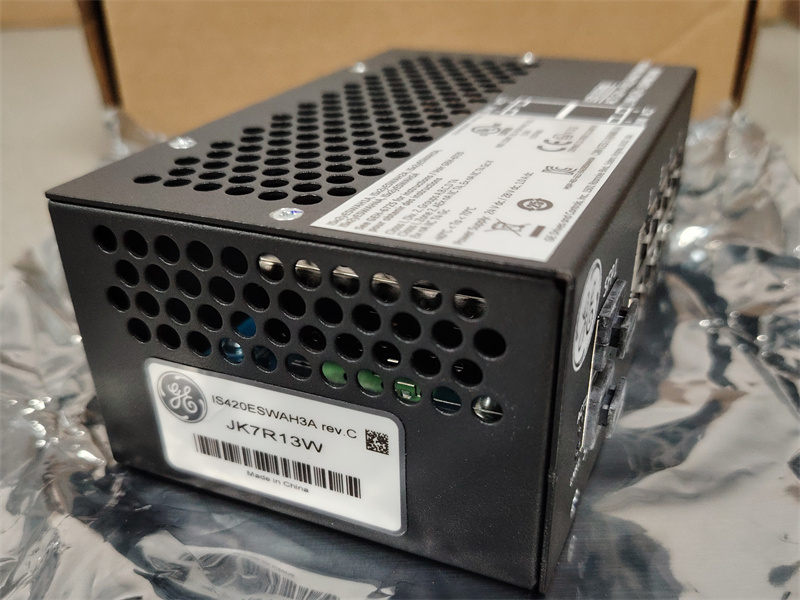

سوئیچ‌های Industrial Ethernet 10/100 شرکت GE Vernova (ESWA و ESWB) عملکرد و قابلیت‌های موردنیاز در سیستم‌های کنترل صنعتی بلادرنگ امروزی را فراهم می‌کنند. برای حفظ قابلیت اطمینان موردنیاز جهت دریافت خروجی‌های کنترلر توسط ماژول‌های I/O، در تمام شبکه‌های I/O سیستم کنترل از سوئیچ‌های Ethernet هشت‌پورتی ESWA یا 16‌پورتی ESWB استفاده کنید.

1.4 ماژول‌های I/O توزیع‌شده

ماژول‌های I/O شامل سه بخش اصلی هستند: برد ترمینال، بلوک ترمینال و بسته I/O. برد ترمینال روی کابینت نصب می‌شود و در دو نوع اصلی S و T ارائه می‌شود. بسته I/O روی کانکتور J-port برد ترمینال نصب می‌شود. هر دو نوع برد ترمینال ویژگی‌های زیر را ارائه می‌کنند:

• بلوک‌های ترمینال برای سیم‌کشی I/O
• سخت‌افزار نصب
• ایزولاسیون و حفاظت ورودی
• کانکتورهای بسته I/O
• شناسه الکترونیکی منحصربه‌فرد

1.4.1 بسته‌های I/O
بسته‌های I/O دارای یک برد پردازنده مشترک و یک برد جمع‌آوری داده هستند که برای نوع دستگاه متصل‌شده منحصربه‌فرد است. بسته‌های I/O روی هر برد ترمینال، متغیرهای I/O را دیجیتال‌سازی می‌کنند، الگوریتم‌ها را اجرا می‌کنند و با کنترل‌کننده ارتباط برقرار می‌کنند.

بسته I/O از طریق ترکیبی از مدارهای ویژه در برد جمع‌آوری داده و نرم‌افزار در حال اجرا روی برد واحد پردازش مرکزی (CPU)، تشخیص خطا را فراهم می‌کند. وضعیت خطا به کنترل‌کننده‌ها منتقل شده و توسط آن‌ها استفاده می‌شود. بسته I/O در صورت اتصال، ورودی‌ها را ارسال و خروجی‌ها را روی هر دو رابط شبکه دریافت می‌کند.

هر بسته I/O همچنین هنگام درخواست، یک پیام شناسایی (بسته ID) به کنترل‌کننده اصلی ارسال می‌کند. این بسته شامل شماره کاتالوگ سخت‌افزار برد I/O، بازبینی سخت‌افزار، شماره سریال بارکد برد، شماره کاتالوگ میان‌افزار و نسخه میان‌افزار است. بسته‌های I/O دارای حسگر دما هستند که دقت آن در محدوده ±2 °C (±3.6 °F) است. دمای هر بسته I/O در پایگاه داده موجود است و می‌تواند برای ایجاد هشدار استفاده شود.

1.4.2.1 نوع T

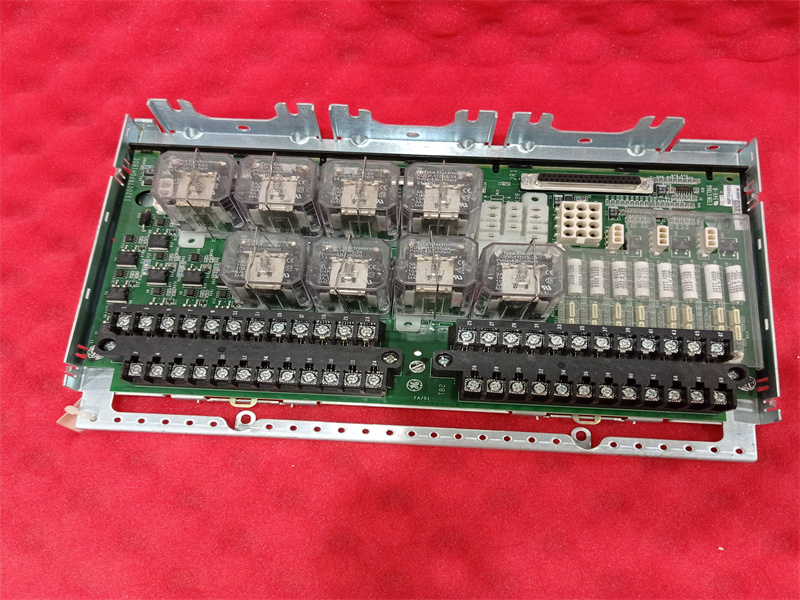

بردهای ترمینال نوع T معمولاً ورودی‌های حسگر را به سه بسته I/O جداگانه تقسیم می‌کنند. معمولاً سخت‌افزار برد TMR خروجی‌های سه بسته I/O را رأی‌گیری می‌کند. بردهای نوع T شامل دو بلوک ترمینال 24 نقطه‌ای، نوع مانع‌دار و قابل جداسازی هستند. هر نقطه می‌تواند دو سیم 3.0 میلی‌متری (0.12 اینچ) (#12 AWG) را با عایق 300 ولت برای هر نقطه و با سرسیم‌های تیغه‌ای یا حلقه‌ای بپذیرد. علاوه بر این، گیره‌های ثابت برای اتصال سیم‌های بدون روکش فراهم شده‌اند. فاصله پیچ‌ها حداقل 9.53 میلی‌متر (0.375 اینچ) و فاصله مرکز تا مرکز است.

این بلوک‌های ترمینال دارای ویژگی‌های زیر هستند:
• به رنگ مشکی با برچسب‌های شماره سفید
• ظرفیت نامی ترمینال 300 ولت، 10 آمپر است
• دارای تأییدیه UL
• گشتاور سفت‌کردن توصیه‌شده پیچ 7 پوند-اینچ (0.8 نیوتن‌متر) است.
