مجموعه جامع سنسورها و زنجیره‌های اندازه‌گیری Vibro-meter می‌تواند همراه با سخت‌افزار و نرم‌افزار سیستم مانیتورینگ ما (یا سیستم‌های شخص ثالث) مورد استفاده قرار گیرد تا راهکارهای کاملی برای پایش و حفاظت از ماشین‌آلات و فرآیندهای حیاتی ارائه دهد.

از محیط‌های صنعتی استاندارد تا محیط‌های صنعتی سخت، شامل مناطق خطرناک و/یا دماهای بسیار بالا (تا ۷۰۰ درجه سانتی‌گراد).

سنسورهای ارتعاش با دمای بالا

سری سنسورهای CA شرکت vibro-meter شتاب‌سنج‌های مبتنی بر پیزوالکتریک با دمای بالا هستند که برای اندازه‌گیری و پایش بلندمدت ارتعاش مطلق در سخت‌ترین محیط‌ها (تا ۷۰۰ درجه سانتی‌گراد) طراحی شده‌اند.

یک تطبیق‌دهنده سیگنال خارجی برای تبدیل خروجی سطح پایین pC/g سنسور به سیگنال جریان یا ولتاژ مناسب برای انتقال به سیستم مانیتورینگ استفاده می‌شود. در نتیجه، راهکارهای مبتنی بر CA عملکرد بالایی را در دماهای بالاتر فراهم می‌کنند.

ویژگی‌های کلیدی
– در نسخه‌های استاندارد و نسخه‌های Ex دارای گواهی استفاده در مناطق خطرناک موجود است
– در محیط‌های با دمای بالا و کاربردهای مرتبط با ایمنی با استفاده از زنجیره‌های اندازه‌گیری SIL 2 کاربرد دارد
– توسط تولیدکنندگان اصلی تجهیزات (OEM) بزرگ برای پایش ارتعاشات صنعتی تأیید شده است.

---

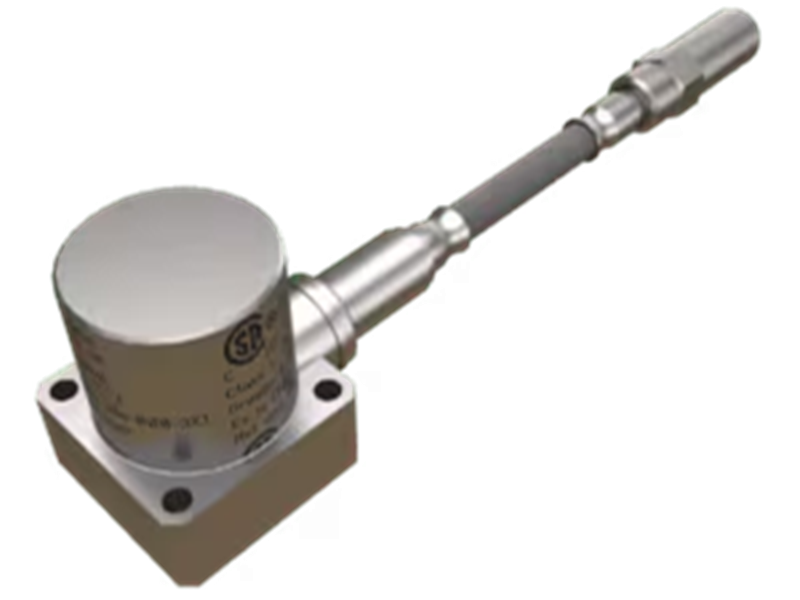

CA134شتاب‌سنج پیزوالکتریک
برای اندازه‌گیری بلندمدت ارتعاش در محدوده‌های دمایی گسترده در محیط‌های بسیار سخت، مانند توربین‌های گازی یا کاربردهای سرمایش برودتی، طراحی شده است

دمای کاری: −۵۴ تا ۵۰۰ درجه سانتی‌گراد، −۲۵۳ (۲۰ کلوین) تا ۵۰۰ درجه سانتی‌گراد برای نسخه برودتی
پاسخ فرکانسی: ۰٫۵ تا ۶۰۰۰ هرتز
به‌صورت فقط سنسور (بدون کابل یکپارچه) یا با کابل عایق‌شده معدنی (MI) یکپارچه با روکش دوبل موجود است
دارای گواهی استفاده در محیط‌های با اتمسفر بالقوه انفجاری

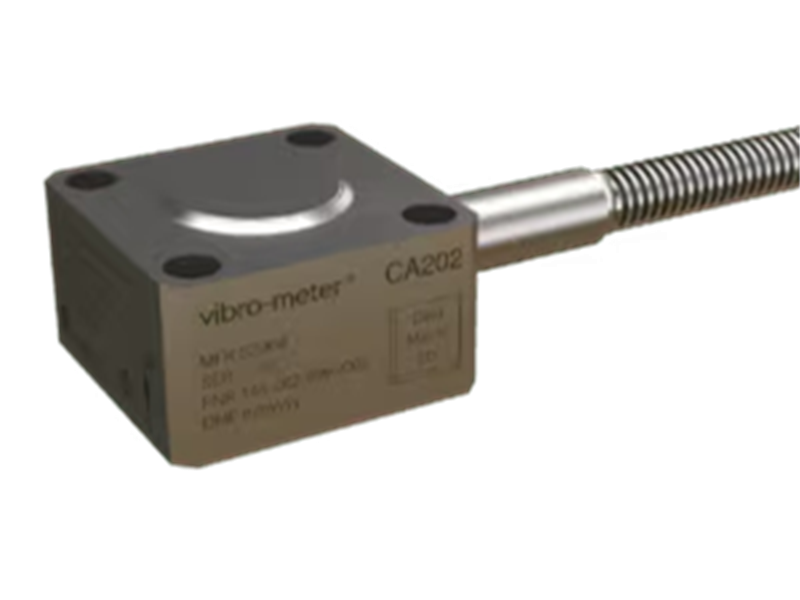

CA202شتاب‌سنج پیزوالکتریک
برای اندازه‌گیری بلندمدت ارتعاش در محیط‌های بسیار سخت، مانند توربین‌های گازی سنگین و توربین‌های بخار، طراحی شده است

دمای کاری: −۵۵ تا ۲۶۰ درجه سانتی‌گراد
پاسخ فرکانسی: ۰٫۵ تا ۶۰۰۰ هرتز
با کابل نرم یکپارچه دارای روکش انعطاف‌پذیر از جنس فولاد ضدزنگ موجود است
دارای گواهی استفاده در محیط‌های با اتمسفر بالقوه انفجاری

CA280 شتاب‌سنج پیزوالکتریک
برای اندازه‌گیری بلندمدت ارتعاش در محیط‌های بسیار سخت، مانند توربین‌های گازی، جعبه‌دنده‌ها و کمپرسورها، طراحی شده است

دمای کاری: −۶۰ تا ۲۶۰ درجه سانتی‌گراد
پاسخ فرکانسی: ۰٫۵ تا ۶۰۰۰ هرتز
به‌صورت فقط سنسور (بدون کابل یکپارچه) یا با کابل نرم یکپارچه دارای روکش انعطاف‌پذیر از جنس فولاد ضدزنگ موجود است
دارای گواهی استفاده در محیط‌های با اتمسفر بالقوه انفجاری

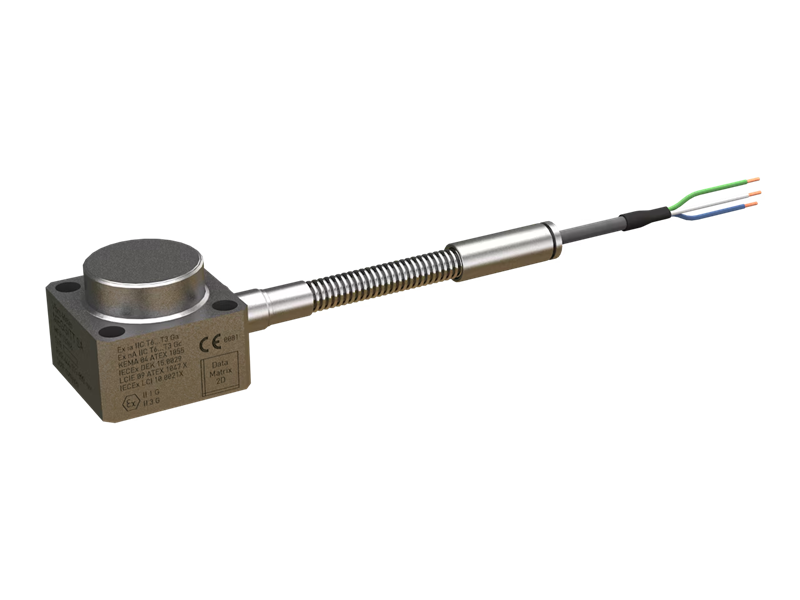

CA901شتاب‌سنج پیزوالکتریک
برای اندازه‌گیری بلندمدت ارتعاش در محیط‌های بسیار سخت، مانند توربین‌های گازی و کاربردهای هسته‌ای، طراحی شده است

دمای کاری: −۱۹۶ تا ۷۰۰ درجه سانتی‌گراد
پاسخ فرکانسی: ۳ تا ۳۷۰۰ هرتز
با کابل عایق‌شده معدنی (MI) یکپارچه موجود است
دارای گواهی استفاده در محیط‌های با اتمسفر بالقوه انفجاری

سری شتاب‌سنج‌های CE و SE با تجهیزات الکترونیکی یکپارچه، پاسخ فرکانسی پایین بسیار خوبی دارند (تا ۰٫۲ هرتز). سری سنسورهای CE شتاب‌سنج‌های مبتنی بر پیزوالکتریک هستند که یا با تجهیزات الکترونیکی متصل برای کاربردهای دمای بالاتر (تا ۳۵۰ درجه سانتی‌گراد) یا با تجهیزات الکترونیکی یکپارچه برای کاربردهای دمای پایین‌تر (تا ۱۲۰ درجه سانتی‌گراد) ارائه می‌شوند.

این سنسورها برای پایش ارتعاش در توربین‌های گازی، توربین‌های بخار، کمپرسورها، پمپ‌ها و فن‌ها مناسب هستند. برای کاربردهایی که به قابلیت‌های دمایی سنسور CA نیاز ندارند، این سری راهکاری مقرون‌به‌صرفه‌تر و آسان‌تر برای نصب ارائه می‌دهد.

CE311شتاب‌سنج پیزوالکتریک
طراحی‌شده برای اندازه‌گیری بلندمدت ارتعاش در محیط‌های سخت، مانند توربین‌های گازی سنگین و توربین‌های بخار
پاسخ فرکانسی بالا: تا ۸۰۰۰ هرتز
حساسیت بالا: ۵۰ µA/g
خروجی جریان (۵۰ µA/g) برای انتقال سیگنال در فواصل طولانی: تا ۱۰۰۰ متر
دارای گواهی برای استفاده در اتمسفرهای بالقوه انفجاری

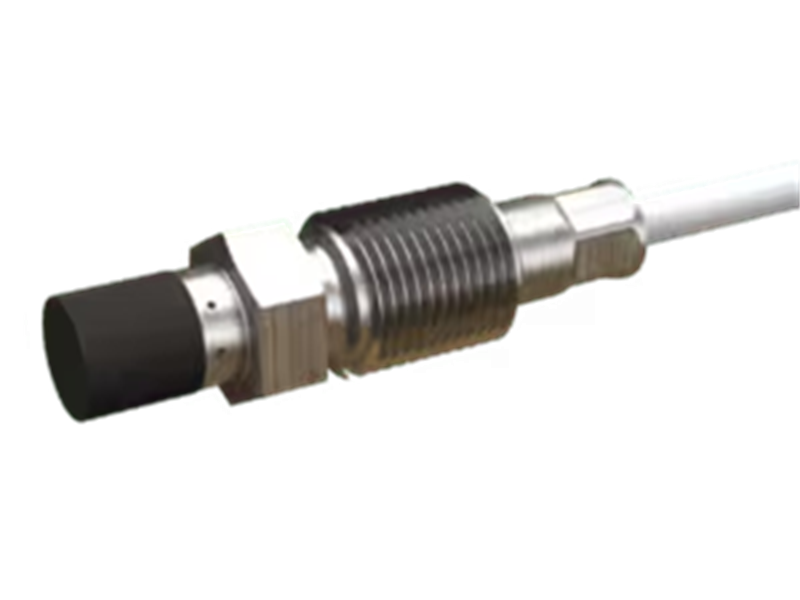

سری حسگرهای مجاورت TQ، حسگرهای مقاومی هستند که از اصل جریان گردابی برای امکان اندازه‌گیری بدون تماس ارتعاش نسبی، موقعیت و سایر اندازه‌گیری‌ها در محیط‌های سخت استفاده می‌کنند.

این سری محدوده اندازه‌گیری گسترده‌ای از ۲ تا ۱۲ میلی‌متر را پوشش می‌دهد و برای تحمل فشارهای تا ۱۰۰ بار از اندازه‌گیری سرعت و ارتعاش تا اندازه‌گیری انبساط با جابه‌جایی زیاد با استفاده از پروب‌های پاندولی طراحی شده است.

حسگر مجاورت TQ902
طراحی‌شده برای اندازه‌گیری بدون تماس ارتعاش نسبی و جابه‌جایی محوری در توربین‌ها، کمپرسورها، پمپ‌ها و فن‌ها
محدوده اندازه‌گیری ۲ یا ۴ میلی‌متر (حسگر Ø۸.۲ میلی‌متر)
دمای کاری ۴۰- تا ۱۸۰ درجه سانتی‌گراد، درجه حفاظت IP68
کابل کواکسیال یکپارچه ۰.۵، ۱.۰، ۱.۵، ۲.۰ یا ۵.۰ متر
نسخه‌های دارای گواهی برای استفاده در اتمسفرهای بالقوه انفجاری
مطابق با API 670 ویرایش پنجم

حسگر مجاورت TQ912
طراحی‌شده برای اندازه‌گیری بدون تماس ارتعاش نسبی و جابه‌جایی محوری در توربین‌ها، کمپرسورها، پمپ‌ها و فن‌ها
محدوده اندازه‌گیری ۲ یا ۴ میلی‌متر (حسگر Ø۸.۲ میلی‌متر)
دمای کاری ۴۰- تا ۱۸۰ درجه سانتی‌گراد، درجه حفاظت IP68
کابل کواکسیال یکپارچه ۰.۵، ۱.۰، ۱.۵، ۲.۰ یا ۵.۰ متر.
نسخه‌های دارای گواهی برای استفاده در اتمسفرهای بالقوه انفجاری
مطابق با API 670 ویرایش پنجم

حسگر مجاورت TQ403
طراحی‌شده برای اندازه‌گیری بدون تماس ارتعاش نسبی و جابه‌جایی محوری در توربین‌ها، کمپرسورها، پمپ‌ها و فن‌ها
محدوده اندازه‌گیری ۱۲ میلی‌متر (حسگر Ø۱۸ میلی‌متر)
دمای کاری ۴۰- تا ۱۸۰ درجه سانتی‌گراد، درجه حفاظت IP68
کابل کواکسیال یکپارچه ۱.۰، ۵.۰ یا ۱۰.۰ متر
دارای گواهی برای استفاده در اتمسفرهای بالقوه انفجاری

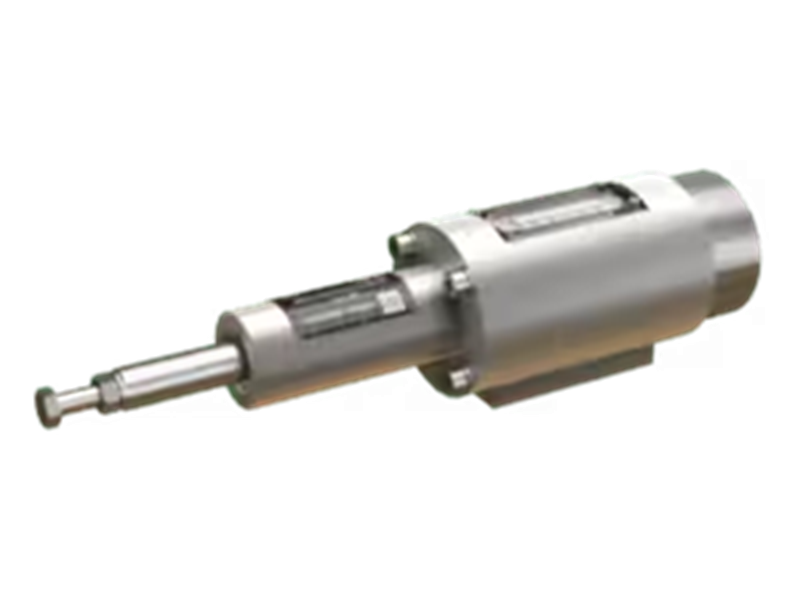

AE119پروب انبساط محفظه
طراحی‌شده برای اندازه‌گیری بلندمدت انبساط محفظه در محیط‌های بسیار سخت، مانند توربین‌های گازی و توربین‌های بخار
محدوده اندازه‌گیری ۵۰ یا ۱۰۰ میلی‌متر
دمای کاری ۰ تا ۱۰۰ درجه سانتی‌گراد (۳۲ تا ۲۱۲ درجه فارنهایت)، درجه حفاظت IP55
الکترونیک یکپارچه
خروجی حلقه جریان (۴ تا ۲۰ میلی‌آمپر) برای انتقال سیگنال در فواصل طولانی
مجموعه مبدل‌های سیگنال vibro-meter برای کار با حسگرهای مختلف ما طراحی شده است.

به‌طور کلی، مبدل سیگنال با یک حسگر رابط برقرار می‌کند و تمام پردازش‌های سیگنال موردنیاز را انجام می‌دهد تا سیگنال جریان یا ولتاژی مناسب برای انتقال به سیستم پایش فراهم کند.

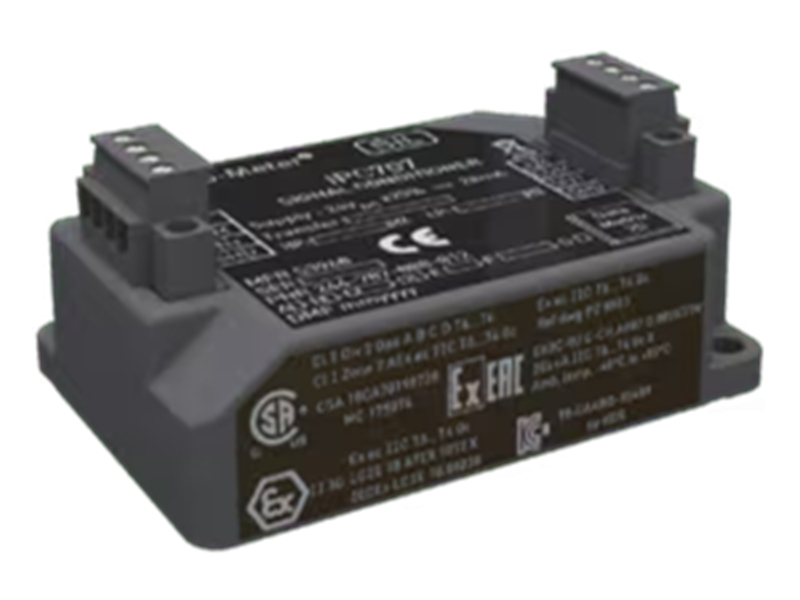

مبدل سیگنال IPC707
شرایط‌دهی سیگنال برای شتاب‌سنج‌های CA و حسگرهای فشار دینامیکی CP.
اندازه‌گیری ارتعاش یا فشار دینامیکی برای حفاظت از ماشین‌آلات و/یا پایش پیشرفته وضعیت.
محدوده فرکانسی بسیار گسترده (۰.۵ تا ۲۰۰۰۰ هرتز)، با فیلترهای بالاگذر و پایین‌گذر قابل پیکربندی، مستقل از تابع انتقال.
تابع انتقال قابل پیکربندی (حساسیت و واحدها)، با انتگرال‌گیر اختیاری برای ارائه خروجی سرعت.
خروجی جریان برای انتقال سیگنال در فواصل طولانی یا خروجی ولتاژ برای انتقال سیگنال در فواصل متوسط.
دارای گواهی برای استفاده در اتمسفرهای بالقوه انفجاری (Ex) و/یا کاربردهای مرتبط با ایمنی (SIL).

شرط‌ساز سیگنال IQS900
شرط‌سازی سیگنال برای حسگرهای مجاورت TQ.
اندازه‌گیری ارتعاش نسبی شفت و فاصله/موقعیت برای حفاظت از ماشین‌آلات و/یا پایش پیشرفته وضعیت.
محدوده فرکانسی بسیار گسترده (DC تا 20000 Hz)، با حساسیت و محدوده اندازه‌گیری قابل پیکربندی.
خروجی جریان برای انتقال سیگنال در فواصل طولانی یا خروجی ولتاژ برای انتقال سیگنال در فواصل متوسط.
دارای گواهی برای استفاده در اتمسفرهای بالقوه انفجاری (Ex) و/یا کاربردهای مرتبط با ایمنی (SIL).
کاملاً مطابق با ویرایش پنجم API 670.

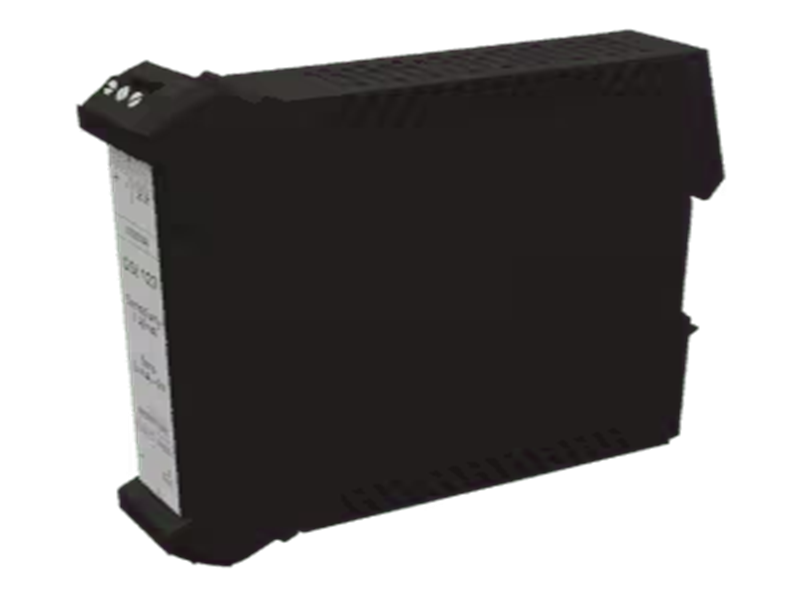

GSI127 واحد جداسازی گالوانیکی
واحد منبع تغذیه و جداسازی گالوانیکی برای حسگرها و/یا شرط‌سازهای سیگنال با خروجی جریان یا ولتاژ.
جداسازی گالوانیکی 4 kVRMS بین سمت حسگر و سمت مانیتور.
جداسازی گالوانیکی 50 VRMS بین منبع تغذیه و سیگنال خروجی.
تابع انتقال μA به mV برای انتقال سیگنال در فواصل طولانی، تابع انتقال V به V برای انتقال سیگنال در فواصل کوتاه.
همچنین با حسگرهای IEPE استاندارد صنعتی و حسگرهای تغذیه‌شونده از حلقه 4 تا 20 mA سازگار است.
دارای گواهی برای استفاده در اتمسفرهای بالقوه انفجاری (Ex) و/یا کاربردهای مرتبط با ایمنی (SIL).

برای اطلاعات بیشتر، لطفاً با colletplc.com.
