سیستم تنظیم‌کننده کنترل تحریک EX2100e جدیدترین سیستم کنترل پیشرفته GE برای ژنراتورهای بخار، گاز یا برق آبی، چه برای واحدهای جدید و چه برای واحدهای نوسازی شده، است. طراحی سخت‌افزار و نرم‌افزار کنترل، به طور دقیق بین مهندسی سیستم و کنترل GE هماهنگ شده است تا از ارائه یک راه‌حل واقعی سیستم اطمینان حاصل شود. ادغام بین سیستم‌های کنترل تحریک، سیستم‌های کنترل توربین، سیستم‌های کنترل استارت استاتیک، سیستم‌های کنترل یکپارچه (ICS) و رابط انسان و ماشین (HMI) به طور یکپارچه انجام می‌شود. برای کاربردهای نوسازی مستقل، ادغام با سیستم‌های کنترل توزیع‌شده مشتری (DCS) از طریق سریال یا Modbus® Ethernet پشتیبانی می‌شود. این سند به طور خاص به کاربردهای سری 35 A و 120 A (اسمی) سیستم‌های تنظیم‌کننده کنترل EX2100e می‌پردازد.

انعطاف‌پذیری برای سیستم‌های تریستوری و تنظیم‌کننده. برای سیستم‌های تنظیم‌کننده کوچک، دو ماژول مبدل توان مدولاسیون پهنای پالس (PWM) از ترانزیستورهای دوقطبی با گیت عایق‌شده (IGBT) برای ارائه خروجی اسمی تا 35 آمپر یا 120 آمپر استفاده می‌کنند. این سیستم‌ها می‌توانند از کاربردهای زیر پشتیبانی کنند:
• ترانسفورماتورهای جریان اشباع / ترانسفورماتورهای پتانسیل توان (SCT/PPT) رگولاتور
• رگولاتور محرک بدون جاروبک
• رگولاتور تحریک چرخشی جریان مستقیم (dc)
در کاربردهای رگولاتور SCT/PPT و رگولاتور تحریک چرخشی dc، سیستم رگولاتور EX2100e می‌تواند اثر ثابت زمانی تحریک را غیرحساس کند. این سیستم شامل اندازه‌گیری مستقیم ولتاژ و جریان میدان ژنراتور برای افزایش سرعت پاسخ به گذراهای سیستم است.

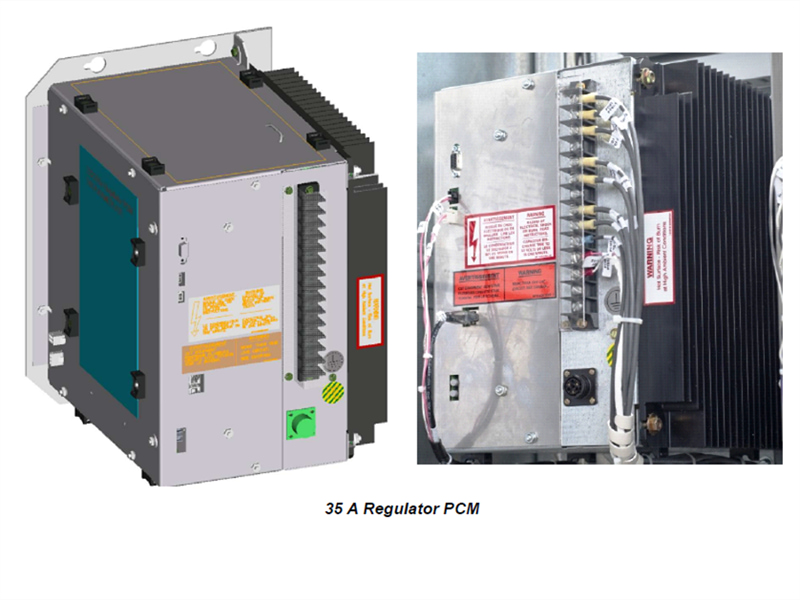

معماری این دستگاه شامل یک کنترل واحد با یک ماژول کنترل توان (PCM) یا کنترل دوگانه با دو PCM است که شامل یک زیرسیستم رابط مشتری، رابط اپراتور محلی تشخیصی اختیاری (صفحه لمسی)، رابط لمسی از راه دور رابط اپراتور کنترل اختیاری (COI)، ماژول ورودی توان کنترل و PCM می‌شود. PCM شامل یک زیرسیستم رابط پل، پل برق، شبکه‌های فیلتر AC و DC اختیاری و دستگاه‌های ایزولاسیون جریان متناوب (ac) و/یا DC است. برای افزایش قابلیت ورودی و خروجی (I/O)، می‌توان ماژول‌های I/O کنترل IONet VersaMax® یا Mark* VIe را اضافه کرد.

سیستم رگولاتور EX2100e از ارتباط شبکه محلی اترنت (LAN) با موارد زیر پشتیبانی می‌کند:
• کنترل‌های توربین و ICS، HMI، Historian مبتنی بر Proficy*، Historian رابط برنامه‌نویسی (مبتنی بر PI)، سیستم مانیتورینگ در محل (OSM) و COI
• ماژول‌های ورودی/خروجی توسعه‌یافته با استفاده از پروتکل Ethernet Global Data (EGD)
• DCS مشتری از طریق اترنت یا واحد ترمینال از راه دور اترنت Modbus (RTU)
• برنامه ToolboxST*

• پشتیبانی در محل GE* برای نظارت و تشخیص

EX2100

آزمایش
بخش زیر شرح مختصری از آزمایش‌های تضمین کیفیت انجام شده روی هر محرک است.
۵.۱ آزمایش‌های روتین کارخانه
هر کنترل تحریک تحت آزمایش‌های روتین کارخانه قرار می‌گیرد که شامل موارد زیر می‌شود، اما محدود به آنها نیست:
• بررسی پیوستگی مدار
• آزمایش‌های دی‌الکتریک (hi-pot) مطابق با استاندارد IEEE 421B
• بررسی عملکردی کلیه اجزا و دستگاه‌ها برای عملکرد صحیح
۵.۲ آزمایش‌های شاهد مشتری
پس از اتمام آزمایش‌های روتین کارخانه، مشتری می‌تواند در یک آزمایش شاهد شرکت کند.
دو گزینه در دسترس است
• گزینه الف: مشتری ظاهر و نحوه ساخت تجهیزات را بررسی می‌کند، سپس مهندسی را بررسی و مدارک را آزمایش می‌کند. این یک سرویس استاندارد و بدون هزینه اضافی است.
• گزینه ب: مشتری شاهد نمایش سخت‌افزار و نرم‌افزار است. این یک مورد هزینه اضافی برای مشتری است.
