کارت منبع تغذیه IS200EPSMG2A GE EX2100

مورد شماره.:
IS200EPSMG2A
پرداخت:
T/T
قیمت:
$9000
منبع اصلی محصول:
U.S.A.
رنگ:
Depends on material
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید:
5-7 days
سهام کالا:
2
وزن محصول:
2.4 kg

اکنون پرس و جو

معرفی محصول

تولید	جنرال الکتریک
مدل	IS200EPSMG2A
شماره پ.ن.	IS200EPSMG2A
کاتالوگ	EX2100
توضیحات	کارت منبع تغذیه
مبدا	ایالات متحده (ایالات متحده)
کد HS	۸۵۳۸۹۰۹۱
ابعاد	25 * 20 * 6 (سانتی متر)
وزن	۲.۴ کیلوگرم

شرح:

ماژول منبع تغذیه تحریک IS200EPSMG_A (EPSM) در سیستم کنترل تحریک EX2100 و کنترل رگولاتور EX2100 استفاده می‌شود. ماژول‌های گروه 1 EPSM (EPSMG1) در سیستم کنترل تحریک و ماژول‌های گروه 2 EPSM (EPSMG2) در کنترل رگولاتور استفاده می‌شوند. EPSMG2 شامل یک برد کمکی منبع تغذیه رگولاتور تحریک IS200EPSDG_A (EPSD) است که روی آن نصب شده است.

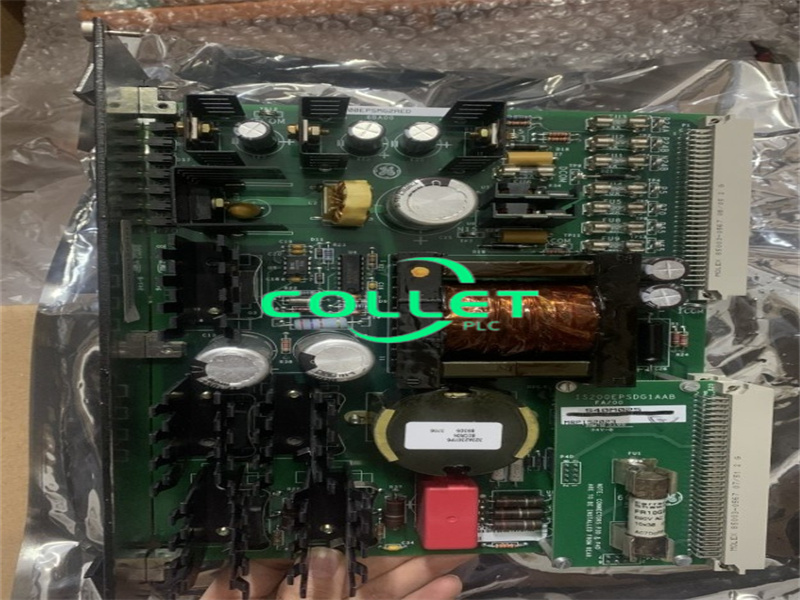

IS200EPSMG2A
EPSMG2 ولتاژ باس لینک dc را به ولتاژهای مورد نیاز برای کنترل رگولاتور EX2100 تبدیل می‌کند. در سیستم‌های سیمپلکس، یک EPSMG2 در صفحه پشتی رگولاتور تحریک IS200ERBPH_A (ERBP) نصب شده است. در سیستم‌های افزونه، یک EPSMG2 در ERBP (M1) و یک EPSMG2 دوم در صفحه پشتی افزونه رگولاتور تحریک IS200ERRBH_A (ERRB، M2/C) نصب شده است.

EPSD که روی EPSMG2 نصب شده است، مسیر ورودی برق را تغییر می‌دهد تا EPSMG2 بتواند ولتاژهای بالاتر را با افزایش خزش و فاصله مجاز بپذیرد. همچنین یک فیوز بین منبع تغذیه رگولاتور (لینک dc) و رگولاتور کاهنده ایجاد می‌کند.

EPSMG2 ولتاژهای +5 ولت dc، ±15 ولت dc و +24 ولت dc را به ERBP و ERRB تغذیه می‌کند. تغذیه ماژول‌های خارجی نیز به شرح زیر انجام می‌شود:

• ±24 ولت جریان مستقیم (P24B/N24B) برای تغذیه فن‌ها، رله‌ها و برد فیدبک جریان مستقیم

• ایزوله +70 ولت جریان مستقیم (P70) برای مرطوب‌سازی تماسی روی برد ترمینال، برد تخلیه دینامیکی و برد رله افزونه

• ولتاژ ایزوله ۲۰ ولت AC (AC17) برای تغذیه گیت IGBT و برد تخلیه دینامیکی

• ±۵۵ ولت مستقیم (P55/N55) به مدارهای آشکارساز زمین روی کارت آپشن‌ها
