تولید
|
ای بی بی |
|
مدل
|

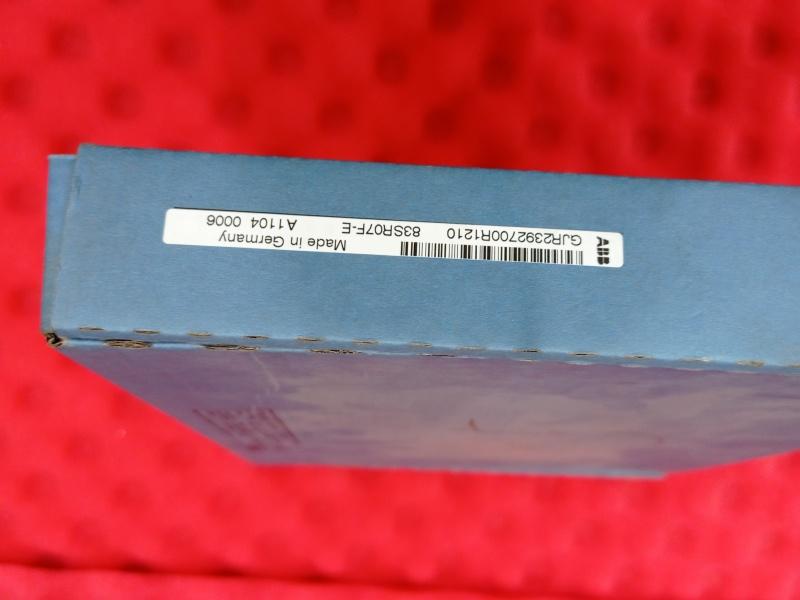

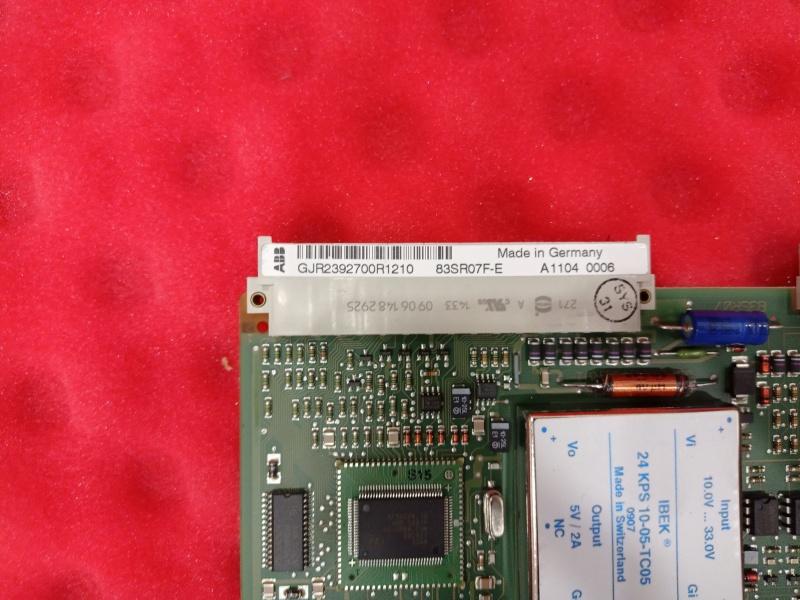

۸۳SR07E-E 1210
|
| شماره پ.ن. |
GJR2392700R1210
|
|
کاتالوگ
|
ادونت او سی اس با مستر اس دبلیو |
|
توضیحات
|

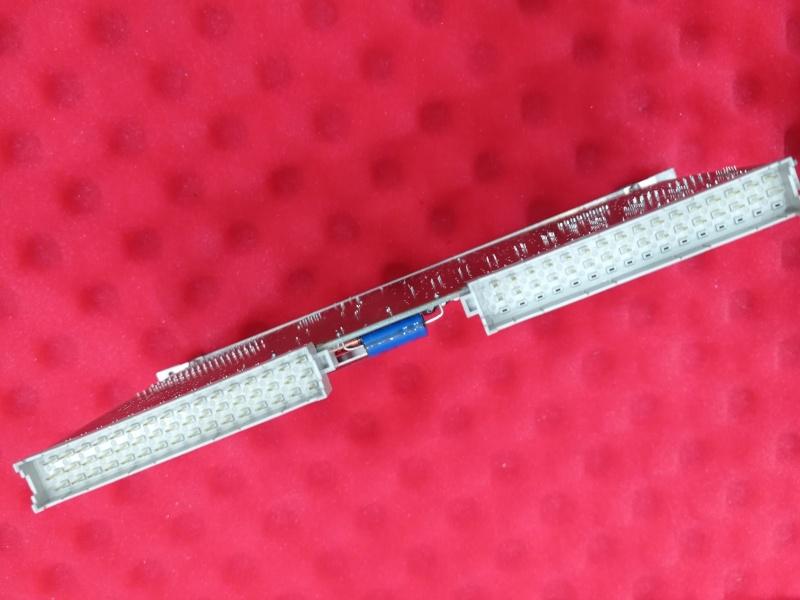

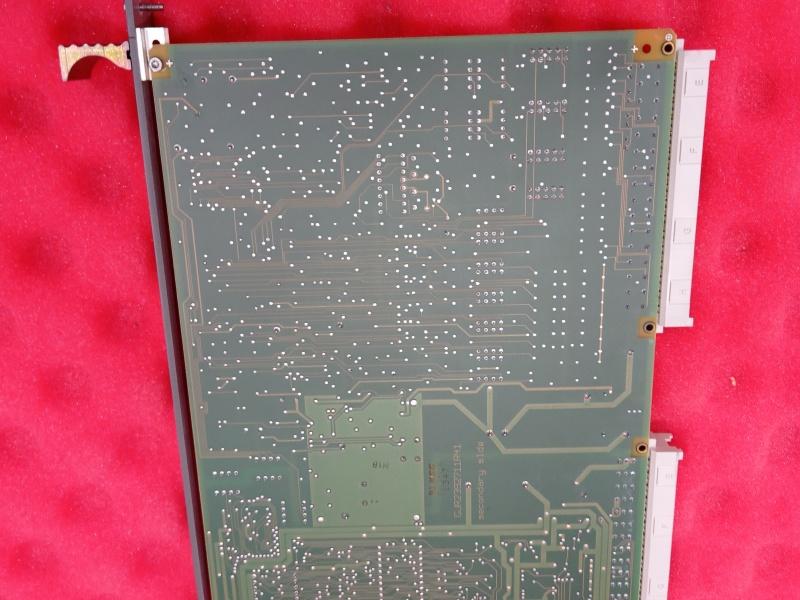

ماژول کوپلینگ باس
|
| مبدا | سوئد |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
۱.۹۸ *0.2*2.61 (سانتی متر) |
| وزن | ۰.۵۵ کیلوگرم |
شرح:
این ماژول برای کنترل آنالوگ برنامه ذخیره شده یک یا دو متغیر فرآیند طراحی شده است و دارای دو خروجی پیوسته برای متغیرهای اصلاح کننده است. این ماژول می‌تواند انواع مختلفی از محرک‌ها، از جمله درایوهای الکتروهیدرولیک، الکتروپنوماتیک و موتور الکتریکی را کنترل کند. این درایوها می‌توانند بسته به نوع محرک، به صورت محلی در مبدل یا در یک سیستم الکترونیک قدرت با عملکرد پیوسته قرار گیرند. علاوه بر این، این ماژول می‌تواند با یک سیستم کنترل اصلی سطح بالاتر ادغام شود تا کنترل‌های آنالوگ تک متغیره را بهبود بخشد.
این ماژول برای استفاده در ارتباط با ایستگاه اپراتور فرآیند در نظر گرفته شده است. این ماژول شامل بلوک‌های تابعی برای پیاده‌سازی کنترل‌کننده‌های تک متغیره پیوسته است و بلوک‌های تابعی اضافی برای تنظیم سیگنال نیز موجود است. در حالت کنترل آنالوگ، ماژول با زمان‌های چرخه ثابت کار می‌کند: ۱۰۰ میلی‌ثانیه برای یک محرک و ۲۰۰ میلی‌ثانیه برای دو محرک. زمان چرخه با استفاده از بلوک تابعی KON، که اولین بلوک در ساختار است، مشخص می‌شود. علاوه بر این، این ماژول دارای دو رابط فرآیند سخت‌افزاری برای واحدهای کنترل‌کننده توان و خود فرآیند است.
