تولید |
بنتلی نوادا |
|
مدل |

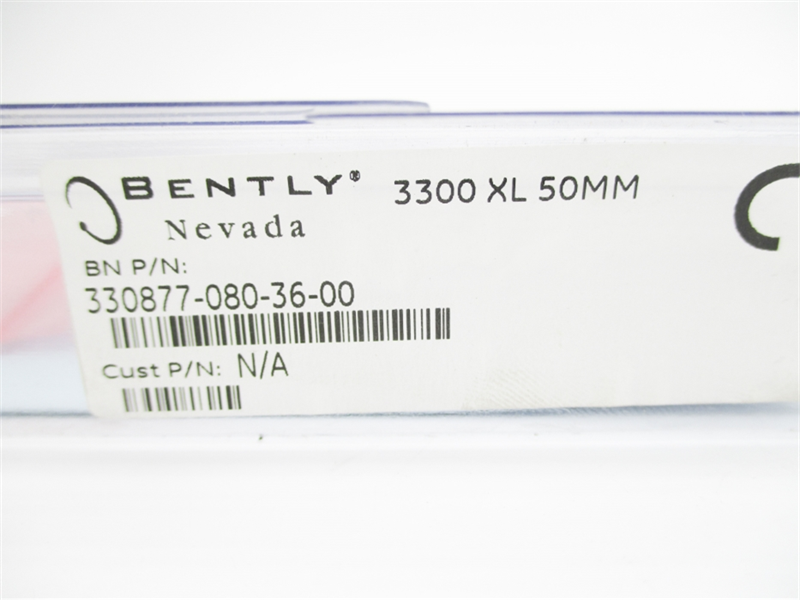

۳۳۰۸۷۷-۰۸۰-۳۶-۰۰ |
| شماره پ.ن. |
۳۳۰۸۷۷-۰۸۰-۳۶-۰۰ |
|
کاتالوگ |
۳۳۰۰ ایکس ال |
|
توضیحات |

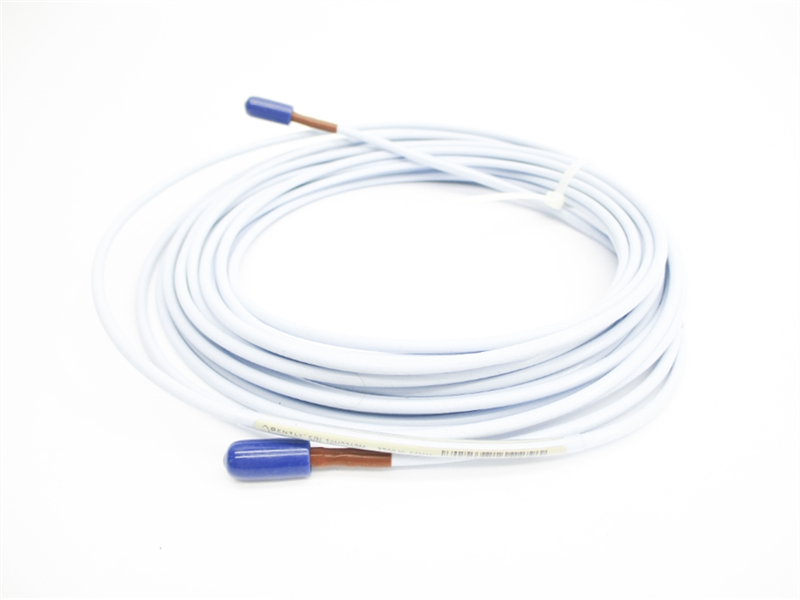

کابل رابط ۵۰ میلیمتری |
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱ |
| ابعاد |
۲۴.۴ * ۲.۴ * ۲۴.۱ (سانتیمتر) |
| وزن | ۰.۷ کیلوگرم |
شرح:
سیستم مبدل 3300 XL 50 میلیمتری شامل یک پروب جداگانه 50 میلیمتری، یک کابل رابط و یک حسگر Proximitor* مدل 3300 XL 50 میلیمتری است. سیمپیچ با قطر بزرگ، حداکثر برد خطی 27.9 میلیمتر (1100 میلیلیتر) را به این سیستم میدهد که طولانیترین برد خطی خط مبدل جریان گردابی ما است. این برد خطی، سیستم مبدل 3300 XL 50 میلیمتری را برای اندازهگیری انبساط تفاضلی (DE) یا انبساط روتور (RX) ژنراتورهای توربین بخار بزرگ که از تفاوت در نرخ رشد بین روتور توربین و استاتور ماشین (پوشش) ناشی میشود، ایدهآل میکند.
اندازهگیری انبساط تفاضلی
اندازهگیری انبساط تفاضلی با استفاده از دو مبدل مجاورتی انجام میشود که یک حلقه یا سطح شیبدار را در فاصلهای از یاتاقان محوری مشاهده میکنند. چیدمانهای نصب مبدل معمولی که به برد خطی طولانی مبدل 3300 XL 50 میلیمتری نیاز دارند عبارتند از:
• دو مبدل که یک طرف یقه را مشاهده میکنند.
• دو مبدل ورودی مکمل که دو طرف مخالف یک حلقه را مشاهده میکنند، به طور موثر محدوده DE قابل اندازهگیری را دو برابر میکنند.
معیارهای انتخاب روش نصب، اندازه هدف موجود، میزان حرکت محوری مورد انتظار روتور و نوع هدف DE موجود در دستگاه است. اگر ارتفاع یقه کافی باشد و محدوده اندازهگیری کل مورد نیاز کمتر از 27.9 میلیمتر (1.1 اینچ) باشد، پیکربندی ترجیحی برای اندازهگیریهای اضافی، استفاده از دو مبدل است که در یک طرف یقه قرار دارند. هنگامی که 28 میلیمتر تا 56 میلیمتر (1.1 تا 2.2 اینچ) از محدوده کل مورد نیاز است، مبدلها را به صورت مکمل در طرفهای مقابل یقه انبساط دیفرانسیل یا سایر مواد هدف نصب کنید.
تفکیک شماره قطعه
بنتلی نوادا از شماره مدلهای ساختاریافته برای تعریف گزینههای سختافزاری خاص استفاده میکند.
این کد خاص به پیکربندی زیر ترجمه میشود:
۳۳۰۸۷۷:مدل اصلی برای کابل رابط ۵۰ میلیمتری ۳۳۰۰ XL.
۰۸۰:طول کابل ۸.۰ متر (۲۶.۲ فوت) را نشان میدهد.
۳۶:گزینه زره و کابل را مشخص میکند، که یک کابل FluidLoc بدون زره را دیکته میکند. ساختار FluidLoc از نفوذ رطوبت یا مایعات فرآیند از طریق کابل جلوگیری میکند.
۰۰:به معنای عدم تأییدیه آژانس یا گواهینامههای استاندارد جهانی است.
اطلاعات سفارش –کابل افزایش طول ۵۰ میلیمتری ۳۳۰۰ XL
۳۳۰۸۷۷-AXXX-BXX-CXX
نکته: مطمئن شوید که طول کابل رابط و طول پراب، وقتی با هم جمع میشوند، برابر با طول کل سنسور Proximitor باشند.
الف: گزینه طول کابل
۰ ۴ ۰ ۴٫۰ متر (۱۳٫۱ فوت)
۰ ۸ ۰ ۸٫۰ متر (۲۶٫۲ فوت)
ب: گزینه زره و کابل
کابل خروجی ۳ و ۶ اینچی FluidLoc
کابل رابط ۳ و ۷ اینچی FluidLoc با زره
ج: گزینه تأیید آژانس
0 0 بدون تاییدیه
0 5 تاییدیه چندگانه
سوالات متداول:
۱. آیا مشتری قبل از ارسال کالا، بازرسی را ترتیب میدهد؟
این مشکل را تایید کردم
2. مدت پرداخت چیست؟
فقط حواله بانکی
۳. دوره گارانتی از چه زمانی شروع میشود؟
یک سال از زمانی که مشتری کالا را دریافت میکند.
لینک دیتاشیت:
کابل افزایش طول ۵۰ میلیمتری Bently Nevada مدل ۳۳۰۸۷۷-۰۸۰-۳۶-۰۰ پی دی اف برگه اطلاعات
