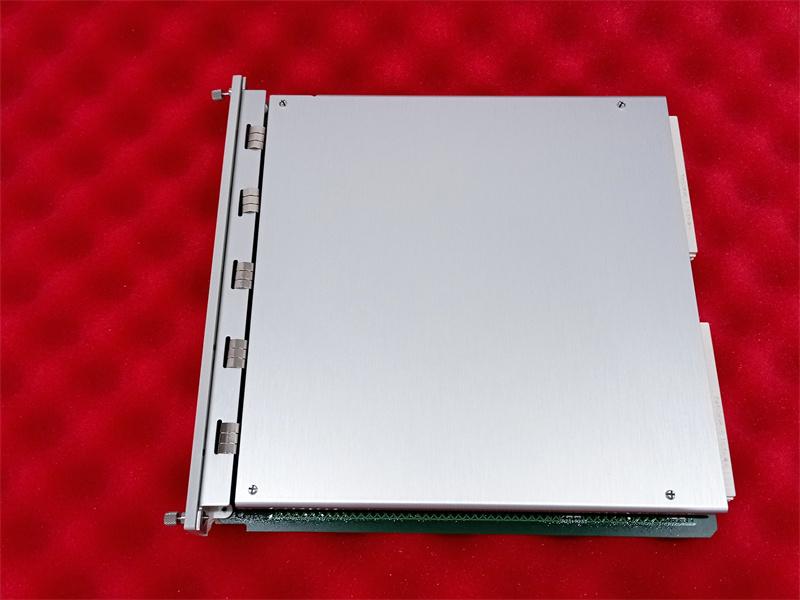

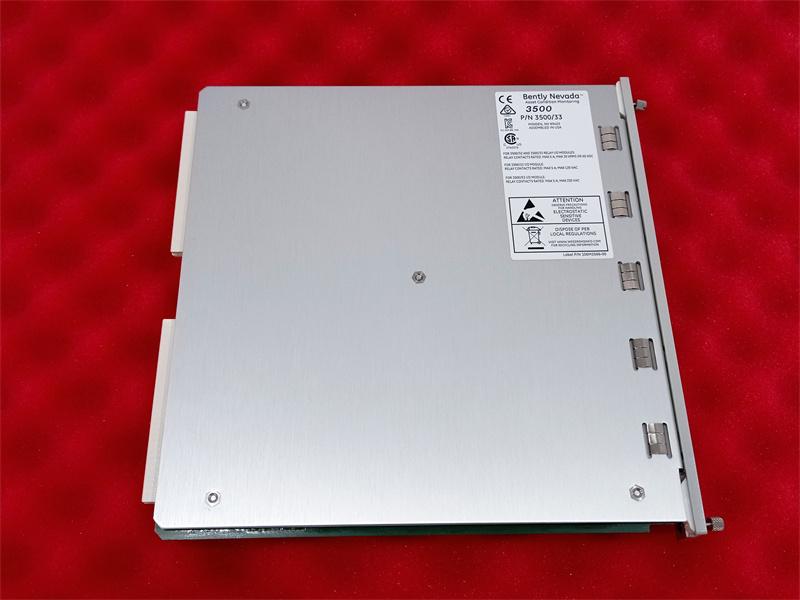

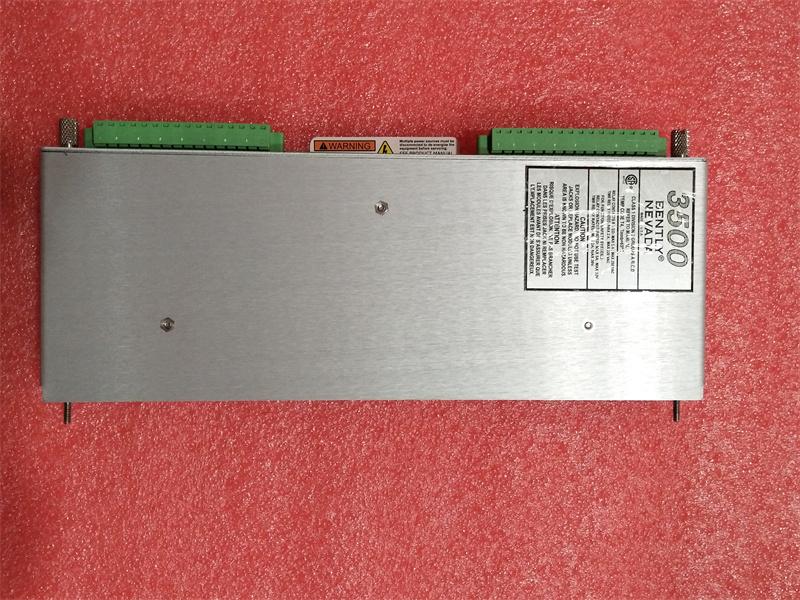

واحد ماژول رله 149986-01 مدل 3500/33 Bently Nevada

شرح:

ماژول رله ۱۶ کاناله ۳۵۰۰/۳۳ یک ماژول تمام قد است که ۱۶ خروجی رله ارائه می‌دهد. می‌توانید هر تعداد ماژول رله ۱۶ کاناله را در هر یک از اسلات‌های سمت راست ماژول رابط داده گذرا (TDI) قرار دهید.

هر خروجی ماژول رله ۱۶ کاناله ۳۵۰۰/۳۳ می‌تواند به طور مستقل برای انجام منطق رأی‌گیری برنامه‌ریزی شود.
هر رله این ماژول شامل منطق راه اندازی هشدار است. برنامه نویسی برای منطق راه اندازی هشدار از منطق AND و OR استفاده می کند و ممکن است از موارد زیر استفاده کند:

ورودی‌های هشدار دهنده (وضعیت‌های هشدار و خطر)
نه-خوب
متغیرهای اندازه‌گیری شده‌ی منفرد از هر کانال مانیتور یا هر ترکیبی از کانال‌های مانیتور در رک

شما می‌توانید با استفاده از نرم‌افزار پیکربندی رک ۳۵۰۰، درایو هشدار را برنامه‌ریزی کنید.

خروجی‌ها

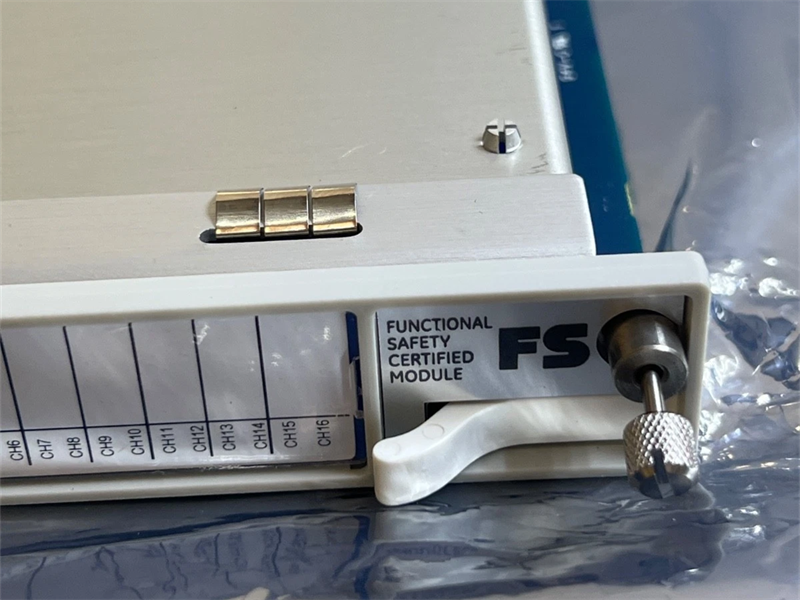

چراغ‌های LED پنل جلویی
چراغ LED وقتی ماژول رله ۱۶ کاناله ۳۵۰۰/۳۳ به درستی کار می‌کند، روشن می‌شود.
چراغ فرستنده/گیرنده هنگامی که ماژول رله ۳۵۰۰/۳۳۱۶ کاناله با سایر ماژول‌های موجود در رک ۳۵۰۰ در حال ارتباط است، چشمک‌های ارسال و دریافت را نشان می‌دهد.
چراغ هشدار CH وقتی کانال رله در حالت هشدار باشد، روشن می‌شود.
نوع رله  تک قطبی-دو پرتابه (SPDT)
آب‌بندی محیطی رله اپوکسی آب بندی شده
رله سرکوبگر قوس ۲۵۰ Vrms به صورت استاندارد نصب شده است
طول عمر کنتاکت رله ۱۰،۰۰۰ چرخه

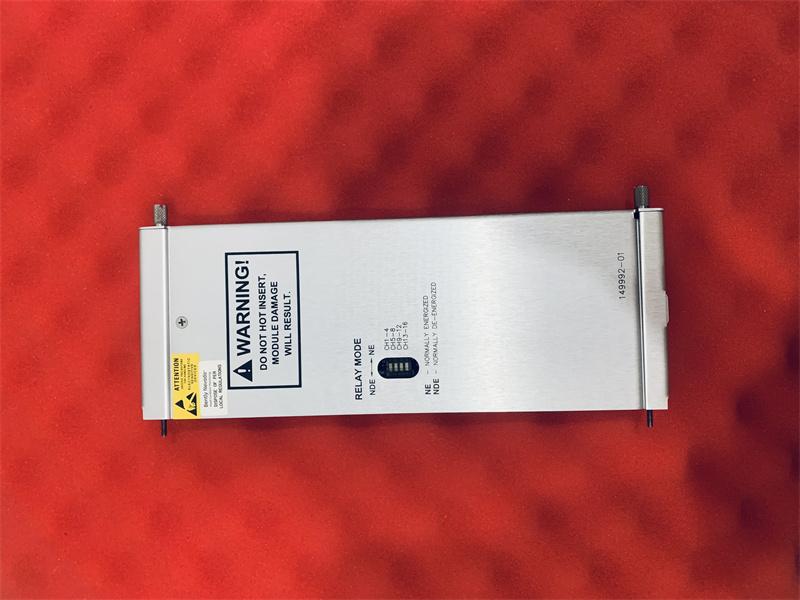

عملکرد رله چهار گروه از چهار کانال برای عملکرد در حالت عادی بدون انرژی (ND) یا در حالت عادی پرانرژی (NE) قابل انتخاب هستند.

اطلاعات سفارش - مانیتور هیدرو 3500/46M

ماژول رله

۳۵۰۰/۳۳ AA-BB
الف) ماژول خروجی：
۰۱ ماژول خروجی رله ۱۶ کاناله
02 ماژول خروجی رله 16 کاناله Failsafe
۰۳ ماژول خروجی رله ۱۶ کاناله جریان پایین
04 ماژول خروجی رله 16 کاناله ایمن در برابر خرابی جریان پایین

ب: ب: گزینه تأیید منطقه خطرناک:
00 هیچکدام
01 CSA / NRTL / C (کلاس 1، بخش 2)
02 ATEX / IECEx / CSA (کلاس 1، منطقه 2)

شرکت ما طیف وسیعی از منابع تغذیه سری ۳۵۰۰ را با موجودی فوری ارائه می‌دهد. ما موجودی گسترده‌ای - شامل مدل‌های فعلی و مدل‌های از رده خارج شده - داریم و از سوالات شما استقبال می‌کنیم.

لینک دیتاشیت:

ماژول رله 149986-01 واحد 3500/33 بنتلی نوادا پی دی اف برگه اطلاعات
