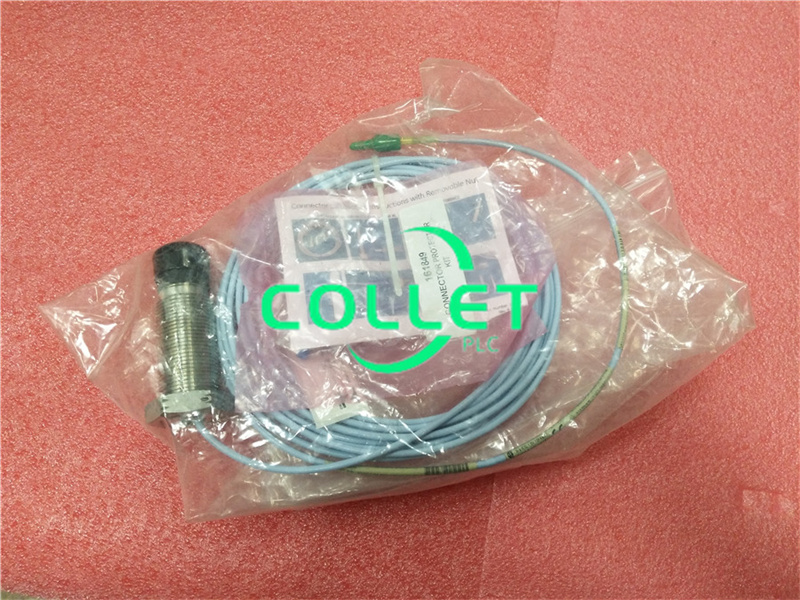

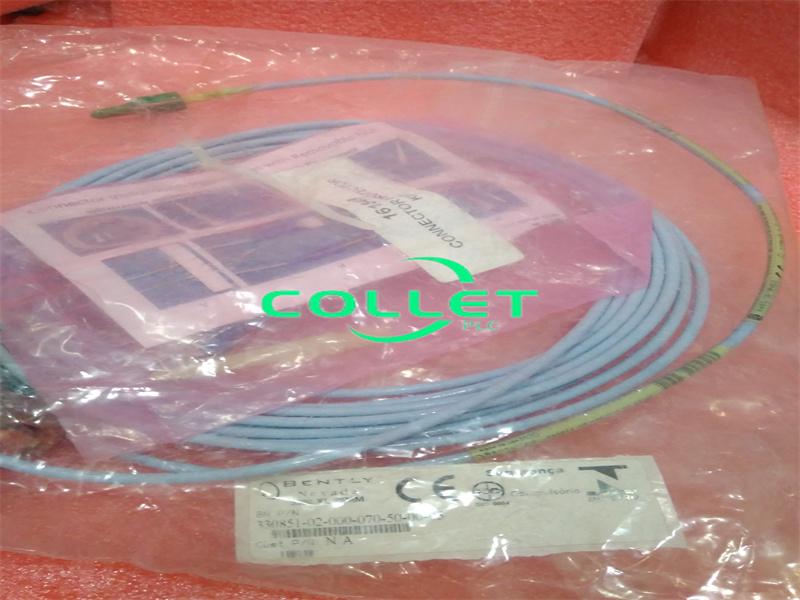

۳۳۰۸۵۱-۰۲-۰۰۰-۰۷۰-۵۰-۰۰-۰۵ پروب مجاورتی بنتلی نوادا ۳۳۰۰ XL ۲۵ میلی‌متری

مورد شماره.:
330851-02-000-070-50
پرداخت:
T/T
قیمت بازار:
$2500
منبع اصلی محصول:
U.S.A.
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید:
5-7 days
سهام کالا:
2
وزن محصول:
0.25 kg

اکنون پرس و جو

معرفی محصول

تولید	بنتلی نوادا
مدل	۳۳۰۸۵۱-۰۲-۰۰۰-۰۷۰-۵۰-۰۰-۰۵
شماره پ.ن.	۳۳۰۸۵۱-۰۲-۰۰۰-۰۷۰-۵۰-۰۰-۰۵
کاتالوگ	۳۳۰۰ XL ۲۵ میلی‌متر
توضیحات	پروب مجاورتی
مبدا	ایالات متحده آمریکا
کد HS	۸۵۳۸۹۰۹۱
ابعاد	8 * 6 * 4 (سانتی متر)
وزن	۰.۳ کیلوگرم

شرح:

سیستم مبدل 3300 XL 25 میلی‌متری شامل یک پروب جداگانه 5 میلی‌متری، یک کابل رابط و یک حسگر پروکسیمیتور 3300 XL 25 میلی‌متری است. خروجی 0.787 ولت بر میلی‌متر (20 میلی‌ولت بر میل) به این سیستم، محدوده خطی 12.7 میلی‌متر (500 میل) می‌دهد. بر اساس این محدوده خطی، سیستم مبدل 3300 XL 25 میلی‌متری برای اندازه‌گیری انبساط تفاضلی (DE) در ژنراتورهای توربین بخار متوسط تا بزرگ که ناشی از تفاوت در نرخ رشد بین روتور توربین و استاتور دستگاه (پوسته) است، مناسب است.

اندازه‌گیری انبساط تفاضلی (DE)

اندازه‌گیری انبساط تفاضلی توسط دو مبدل مجاورتی که یک حلقه یا سطح شیب‌دار را در فاصله‌ای از یاتاقان محوری مشاهده می‌کنند، انجام می‌شود. ترتیبات نصب معمول مبدل عبارتند از:

دو مبدل که یک طرف یقه را مشاهده می‌کنند.
دو مبدل ورودی مکمل که دو طرف مخالف یک حلقه را مشاهده می‌کنند، به طور مؤثر محدوده DE قابل اندازه‌گیری را دو برابر می‌کنند.

دو مبدل که حداقل یکی از مبدل‌ها به یک سطح شیب‌دار روی روتور نگاه می‌کند و مبدل دوم یا یک سطح شیب‌دار جداگانه یا مکانی متفاوت روی روتور را برای جبران حرکت شعاعی مشاهده می‌کند. این چیدمان مقداری خطا به اندازه‌گیری اضافه می‌کند، اما می‌تواند فاصله DE کل طولانی‌تری را نسبت به اندازه‌گیری مکمل اندازه‌گیری کند.

معیارهای انتخاب روش نصب عبارتند از اندازه هدف موجود، میزان حرکت محوری مورد انتظار روتور و نوع هدف DE موجود در دستگاه (طوقه در مقابل سطح شیب‌دار). اگر ارتفاع یقه کافی باشد، دو مبدل که یک طرف یقه را مشاهده می‌کنند، پیکربندی ترجیحی است. این دو مبدل اندازه‌گیری‌های اضافی ارائه می‌دهند.

اطلاعات سفارش

۳۳۰۸۵۱-AA-BBB-CCC-DD-EE-FF

الف: گزینه نوع پرونده کاوشگر
انواع کیس استاندارد، گزینه‌های 01 هستند. تا 04.
01 1 ¼ - 12 نخ
02 رزوه M30x2
۰۳ نرم با قطر ۱.۰۶ اینچ - خروجی عقب
۰۴ صاف ۱.۰۶ اینچ قطر - خروجی جانبی
05 1 ½ - 12 نخ
06 رزوه M39x1.5
07 صاف 1.5 اینچ قطر - خروجی عقب
08 صاف 1.5 اینچ قطر - خروجی جانبی

ب: گزینه طول بدون رزوه

طول استاندارد بدون رزوه ۰.۰ میلی‌متر یا ۰.۰ اینچ است. برای طول‌های غیراستاندارد و بدون رزوه هزینه اضافی دریافت می‌شود.
طول بدون رزوه باید در حداقل ۲۶ میلی‌متر یا ۱.۰ اینچ کمتر از طول قاب. بدون رزوه گزینه length برای smooth برابر با 0.0 است. انواع پروب موردی.

انواع حالت‌های متریک سفارش با گام‌های ۲ میلی‌متری
حداکثر طول بدون رزوه ۲۲۴ میلی‌متر
حداقل طول بدون رزوه 0 میلی‌متر
مثال 050 = 50 میلی‌متر
انواع حالت انگلیسی سفارش با گام‌های ۰.۱ اینچ
حداکثر طول بدون رزوه ۸.۹ اینچ
حداقل طول بدون رزوه ۰.۰ اینچ
مثال ۰۲۵ = ۲.۵ اینچ

ج: گزینه طول کلی کیس

طول استاندارد جعبه ۲۶، ۴۰، 60، 80، 100 و 250 میلی‌متر برای متریک موارد و ۱.۰، ۲.۰، ۳.۰، ۴.۰ و ۹.۹ در برای پرونده‌های انگلیسی. یک مورد وجود دارد هزینه اضافی برای موارد غیر استاندارد طول‌ها

انواع حالت‌های متریک سفارش با گام‌های ۲ میلی‌متری

حداکثر طول بدون رزوه ۲۵۰ میلی‌متر
حداقل طول بدون رزوه ۲۶ میلی‌متر
مثال 050 = 50 میلی‌متر

انواع قاب انگلیسی و قاب صاف
سفارش با گام‌های ۰.۱ اینچ
حداکثر طول بدون رزوه ۹.۹ اینچ
حداقل طول بدون رزوه ۱.۰ اینچ (۱.۵ اینچ برای انواع محفظه با خروجی جانبی)
مثال 020 = 2.0 اینچ

د: گزینه طول کل
۱۰ ۱.۰ متر (۳.۳ فوت)
۵۰ ۵.۰ متر (۱۶.۴ فوت)
۹۰ ۹٫۰ متر (۲۹٫۵ فوت)
پراب‌های پنج متری فقط برای استفاده با سنسور Proximitor پنج متری طراحی شده‌اند.

ه: گزینه زره
00 بدون زره
01 با زره SST
هنگام سفارش SST Armor، حداقل طول پروب 28 میلی‌متر یا 1.1 اینچ است.

و: گزینه تأیید آژانس
00 بدون تاییدیه
05 تاییدیه‌های چندگانه

برای زمان تحویل کوتاه‌تر، پروب‌های دارای چندین تاییدیه متداول را سفارش دهید.
در حال حاضر، پروب‌های موجود شامل موارد زیر هستند
شماره قطعات زیر:
۳۳۰۸۵۱-۰۱-۰۰۰-۰۲۰-۱۰-۰۰-۰۵
۳۳۰۸۵۱-۰۱-۰۰۰-۰۳۰-۱۰-۰۰-۰۵
۳۳۰۸۵۱-۰۲-۰۰۰-۰۴۰-۱۰-۰۰-۰۵
۳۳۰۸۵۱-۰۲-۰۰۰-۰۸۰-۱۰-۰۰-۰۵
۳۳۰۸۵۱-۰۴-۰۰۰-۰۱۵-۱۰-۰۰-۰۵
۳۳۰۸۵۱-۰۴-۰۰۰-۰۲۰-۱۰-۰۰-۰۵

یدکی

۱۴۹۳۶۹-۰۱	ماژول کلید فازور پیشرفته
۱۲۵۸۰۰-۰۱	ماژول ورودی/خروجی کلید فازور (خاتمه‌های داخلی)
۱۲۶۶۴۸-۰۱	ماژول ورودی/خروجی کلید فازور (سربندی‌های خارجی)
۱۲۵۸۰۰-۰۲	ماژول ورودی/خروجی کلید فازور ایزوله (خاتمه‌های داخلی) (طراحی شده برای استفاده با پیکاپ‌های مغناطیسی)
۱۲۶۶۴۸-۰۲	ماژول ورودی/خروجی کلید فازور ایزوله (سربندی خارجی) (طراحی شده برای استفاده با پیکاپ‌های مغناطیسی)
۱۳۵۴۷۳-۰۱	ماژول ورودی/خروجی کلید فازور (موانع داخلی و ترمینال‌های داخلی)
۰۴۴۲۵۵۴۵	بند مچی اتصال به زمین (یکبار مصرف)
۰۰۵۸۰۴۳۸	هدر کانکتور، ترمینال داخلی، ۴ حالته، سبز
۰۰۵۰۲۱۳۳	هدر کانکتور، ترمینال داخلی، ۱۲ موقعیت، آبی
۱۲۹۷۷۰	راهنمای کاربر ماژول Keyphasor
کیت روکش مانیتور خالی نیم‌قد
۱۳۱۱۵۱-۰۱	پوشش پنل جلویی خالی نیم‌قد (تعداد ۱ عدد، شامل پیچ‌ها)

آداپتور کارت نیم‌قد

۱۲۵۳۸۸-۰۱	شاسی نیم‌قد
۱۲۵۵۶۵-۰۱	راهنمای کارت
۰۴۳۰۰۱۱۱	پیچ‌های مونتاژ (تعداد سفارش ۳)

سوالات متداول:

۱. چیست؟ پروب فشار از ۳۳۰۸۵۱-۰۲-۰۰۰-۰۷۰-۵۰-۰۰-۰۵ ?

۳۳۰۰ پروب XL طراحی شده‌اند برای آب بندی اختلاف فشار بین نوک پروب و مورد. آب بندی پروب این ماده از ویتون تشکیل شده است حلقه O و آب‌بندی فشرده‌سازی. پروب‌ها فشار نیستند قبل از ارسال آزمایش شده است. با طراحی سفارشی ما تماس بگیرید اگر به بخش نیاز دارید آزمایش آب‌بندی تحت فشار برای درخواست شما.
