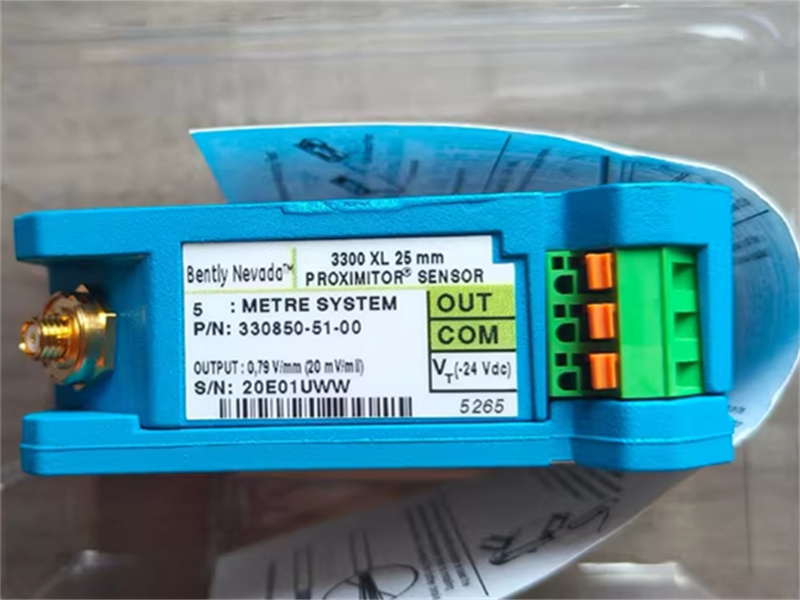

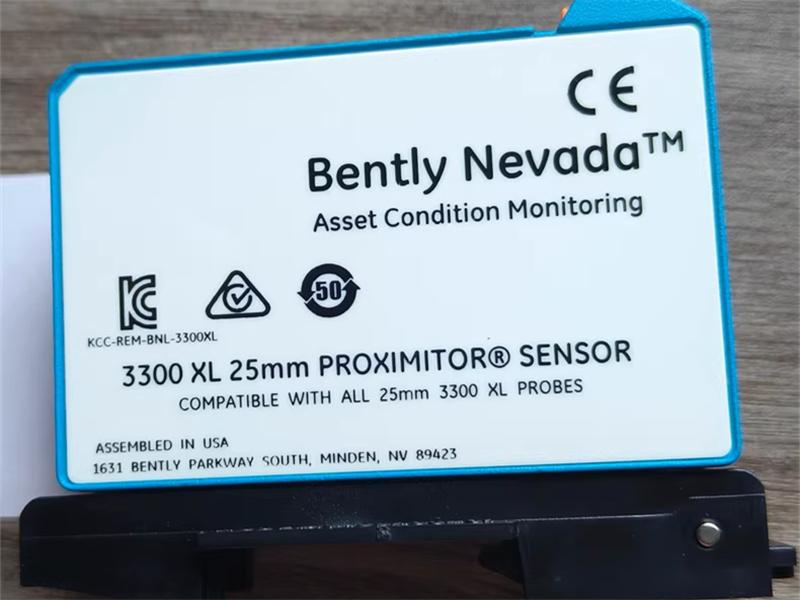

سنسور مجاورتی Bently Nevada 3300 XL 25 mm مدل 330850-51-05

شرح:

سیستم مبدل 3300 XL 25 میلی‌متری شامل یک پروب جداگانه 5 میلی‌متری، یک کابل رابط و یک حسگر پروکسیمیتور 3300 XL 25 میلی‌متری است. خروجی 0.787 ولت بر میلی‌متر (20 میلی‌ولت بر میل) به این سیستم، محدوده خطی 12.7 میلی‌متر (500 میل) می‌دهد. بر اساس این محدوده خطی، سیستم مبدل 3300 XL 25 میلی‌متری برای اندازه‌گیری انبساط تفاضلی (DE) در ژنراتورهای توربین بخار متوسط تا بزرگ که ناشی از تفاوت در نرخ رشد بین روتور توربین و استاتور دستگاه (پوسته) است، مناسب است.

اندازه‌گیری انبساط تفاضلی (DE)

اندازه‌گیری انبساط تفاضلی توسط دو مبدل مجاورتی که یک حلقه یا سطح شیب‌دار را در فاصله‌ای از یاتاقان محوری مشاهده می‌کنند، انجام می‌شود. ترتیبات نصب معمول مبدل عبارتند از:

• دو مبدل که یک طرف یقه را مشاهده می‌کنند.
• دو مبدل ورودی مکمل که دو طرف مخالف یک حلقه را مشاهده می‌کنند، به طور مؤثر محدوده DE قابل اندازه‌گیری را دو برابر می‌کنند.

۳۳۰۸۵۰-AA-BB

الف) طول کل و گزینه نصب
۵ ۰ طول سیستم ۵.۰ متر (۱۶.۴ فوت)، نصب روی پنل
۵ ۱ طول سیستم ۵.۰ متر (۱۶.۴ فوت)، پایه DIN
۹ ۰ طول سیستم ۹.۰ متر (۲۹.۵ فوت)، قابلیت نصب روی پنل
۹ ۱ طول سیستم ۹.۰ متر (۲۹.۵ فوت)، پایه DIN

ب: گزینه تأیید آژانس
0 0 بدون تاییدیه
0 5 تاییدیه چندگانه

یدکی

آداپتور کارت نیم‌قد

سوالات متداول:

۱. چیست؟ پروب فشار از ۳۳۰۸۵۰-۵۱-۰۵ ?

۳۳۰۰ پروب XL طراحی شده‌اند برای آب بندی اختلاف فشار بین نوک پروب و مورد. آب بندی پروب این ماده از ویتون تشکیل شده است حلقه O و آب‌بندی فشرده‌سازی. پروب‌ها فشار نیستند قبل از ارسال آزمایش شده است. با طراحی سفارشی ما تماس بگیرید اگر به بخش نیاز دارید آزمایش آب‌بندی تحت فشار برای درخواست شما.

۲. چی؟ محدوده دمایی سنسور پروکسیمیتور از ۳۳۰۸۵۰-۵۱-۰۵ ?
عملیاتی دما -51°C تا +100°C (-60°F تا +۲۱۲ درجه فارنهایت)

ذخیره‌سازی دما -51°C تا +105°C (-60°F تا +۲۲۱ درجه فارنهایت)

لینک دیتاشیت:

سنسور مجاورتی Bently Nevada 3300 XL 25 mm مدل 330850-51-05 پی دی اف برگه اطلاعات
