آلن-بردلی 1440-TPS02-01RB XM-124 استاندارد دینامیک

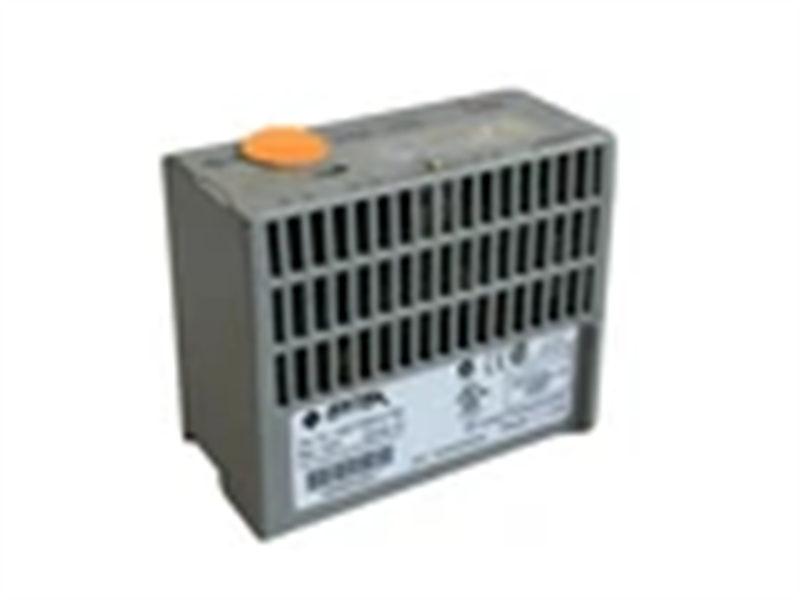

آلن-بردلی 1440-TPS02-01RB یک ماژول اندازه‌گیری دینامیکی استاندارد XM-124 است.

مورد شماره.:
1440-TPS02-01RB
پرداخت:
T/T
قیمت بازار:
$1500
منبع اصلی محصول:
USA
رنگ:
Depends on material
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید:
5-7 days
سهام کالا:
5
وزن محصول:
0.26kg

اکنون پرس و جو

معرفی محصول

تولید	راکول آلن-بردلی

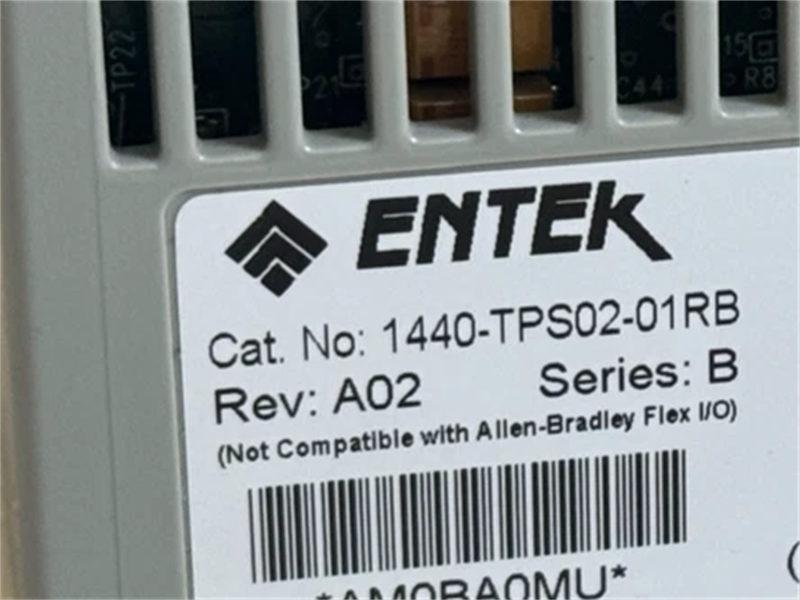

مدل	۱۴۴۰-TPS02-01RB
شماره پ.ن.	۱۴۴۰-TPS02-01RB
کاتالوگ	XM-124
توضیحات	ماژول اندازه‌گیری دینامیکی استاندارد
مبدا	ایالات متحده آمریکا
کد HS	۸۵۳۸۹۰۹۱
ابعاد	۹۷ میلی‌متر × ۹۴ میلی‌متر × ۹۴ میلی‌متر
وزن	۰.۲۶ کیلوگرم

شرح:

توضیحات

The ماژول اندازه‌گیری دینامیکی استاندارد راکول آلن-بردلی 1440-TPS02-01RB (XM-124) یک مانیتور دو کاناله همه منظوره است که برای اندازه‌گیری‌های ورودی دینامیکی مانند ارتعاش، فشار، کرنش و موقعیت طراحی شده است. این دستگاه بخشی از سری Allen‑Bradley XM®، خانواده‌ای از دستگاه‌های نظارت و حفاظت از وضعیت ماشین‌آلات توزیع‌شده، است.

این ماژول سیگنال‌ها را از پروب‌های جریان گردابی غیرتماسی، شتاب‌سنج‌های استاندارد IEPE، مبدل‌های سرعت، خروجی ولتاژ AC یا دستگاه‌های اندازه‌گیری خروجی ولتاژ DC می‌پذیرد. همچنین شامل یک ورودی تاکومتر برای اندازه‌گیری سرعت و تجزیه و تحلیل ترتیب است که با اکثر منابع سیگنال تاکومتر از جمله پروب‌های جریان گردابی، پروب‌های مغناطیسی بدون تغذیه و سایر حسگرهای تغذیه/بدون تغذیه کار می‌کند.

ویژگی‌های کلیدی:

دو کانال مستقل برای اندازه‌گیری‌های دینامیکی
پردازش سیگنال داخلی: بایاس DC (شکاف)، ارتعاش کلی، تبدیل فوریه سریع (FFT)، شکل موج زمانی، اندازه‌گیری‌های باند، اندازه‌گیری‌های برداری (1X، 2X، 3X)، مجموع هارمونیک‌ها و موارد دیگر
منطق پیشرفته هشدار و رله با آستانه‌های هشدار و خطر قابل تنظیم
رله داخلی (فرم C) و دو خروجی آنالوگ ایزوله ۴-۲۰ میلی‌آمپر
ارتباط DeviceNet برای ادغام با سیستم‌های PLC/DCS
خروجی‌های بافر شده برای هر ورودی ارتعاش و تاکومتر
قابلیت پیکربندی میدانی از طریق نرم‌افزار XM Serial Configuration Utility

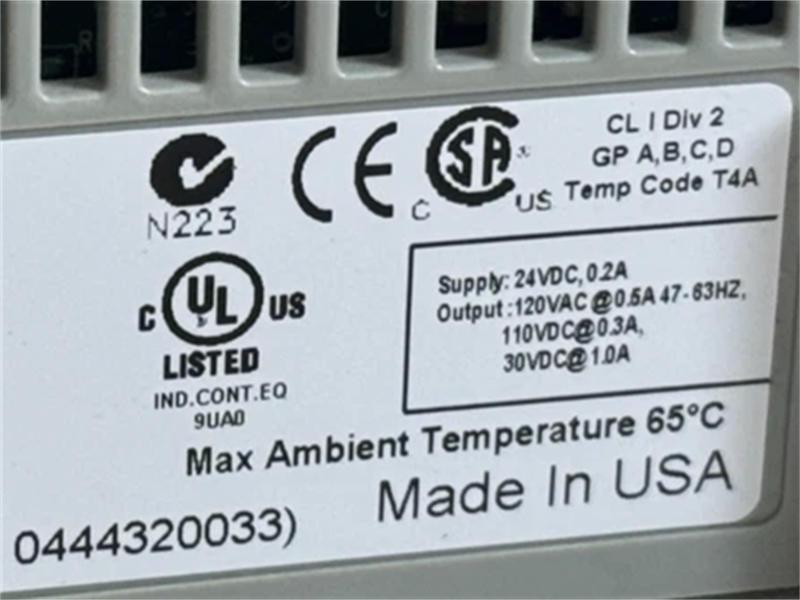

مناسب برای مکان‌های خطرناک: کلاس I، بخش ۲، گروه‌های A، B، C، D؛ دارای گواهینامه ATEX Zone 2
دمای عملیاتی: -40°C تا +70°C
منبع تغذیه: ۲۴ ولت DC ±۱۰٪، کلاس ۲

کاربردها:

پایش ارتعاش پمپ‌ها، فن‌ها، کمپرسورها، توربین‌ها و ژنراتورها
اندازه‌گیری ارتعاش شفت، محفظه و پایه در تجهیزات دوار
پایش وضعیت و نگهداری و تعمیرات پیش‌بینانه در تولید برق، نفت و گاز، پتروشیمی و صنایع سنگین
جایگزینی برای ماژول‌های قدیمی XM‑120 / XM‑121 با عملکرد بهبود یافته

تضمین کیفیت:
۱۰۰٪ کاملاً نو و اورجینال. ۱ سال گارانتی. موجود در انبار برای تحویل سریع (۱-۳ روز).

سوالات متداول:

سوال ۱: وظیفه اصلی ماژول XM-124 (1440-TPS02-01RB) چیست؟
A1: XM-124 یک ماژول اندازه‌گیری دینامیکی استاندارد دو کاناله است که برای نظارت بر ارتعاش، فشار، کرنش و موقعیت در ماشین‌آلات دوار استفاده می‌شود. این ماژول از پروب‌های جریان گردابی، شتاب‌سنج‌های IEPE، مبدل‌های سرعت و ورودی‌های ولتاژ AC/DC پشتیبانی می‌کند و پردازش داخلی پارامترهای بحرانی ارتعاش، منطق هشدار و رله و ارتباط DeviceNet را فراهم می‌کند.

سوال ۲: چه نوع سنسورهایی را می‌توان به XM-124 متصل کرد؟
A2: این ماژول پروب‌های جریان گردابی غیرتماسی، شتاب‌سنج‌های استاندارد IEPE، مبدل‌های سرعت، خروجی ولتاژ AC یا دستگاه‌های اندازه‌گیری خروجی ولتاژ DC را می‌پذیرد. همچنین شامل یک ورودی تاکومتر سازگار با پروب‌های جریان گردابی، پیکاپ‌های مغناطیسی، سنسورهای اثر هال و سایر سنسورهای تاکومتر تغذیه‌شده/بدون تغذیه است.

س ۳: آیا XM-124 از پیکربندی افزونگی یا دو کاناله پشتیبانی می‌کند؟
A3: XM-124 یک مانیتور دو کاناله است که می‌تواند به طور مستقل یا به عنوان بخشی از یک سیستم XM توزیع‌شده مورد استفاده قرار گیرد. این دستگاه به خودی خود افزونگی در سطح ماژول را فراهم نمی‌کند، اما چندین ماژول XM را می‌توان از طریق DeviceNet به هم متصل کرد تا افزونگی در سطح سیستم در هنگام ترکیب با یک ماژول رله اصلی XM-440 یا یک کنترلر حاصل شود.

سوال ۴: XM-124 از چه پروتکل‌های ارتباطی پشتیبانی می‌کند؟
A4: XM-124 از DeviceNet به عنوان فیلدباس اصلی خود برای ارتباط با PLCها (مثلاً ControlLogix) و سیستم‌های DCS استفاده می‌کند. این دستگاه از پیام‌های Poll، Change of State (COS) و Bit‑Strobe I/O پشتیبانی می‌کند. یک پورت سریال (RS‑232) نیز برای پیکربندی محلی از طریق نرم‌افزار XM Serial Configuration Utility در دسترس است.

Q5: ماژول چه سیگنال‌های خروجی ارائه می‌دهد؟
A5: XM-124 دو خروجی آنالوگ ایزوله 4-20 میلی‌آمپر (قابل برنامه‌ریزی برای ردیابی هر پارامتر اندازه‌گیری شده)، یک رله داخلی (فرم C) و خروجی‌های بافر شده برای هر ورودی ارتعاش و سیگنال تاکومتر برای اتصال به جمع‌آوری‌کننده‌های داده قابل حمل یا سیستم‌های آنلاین فراهم می‌کند. .
