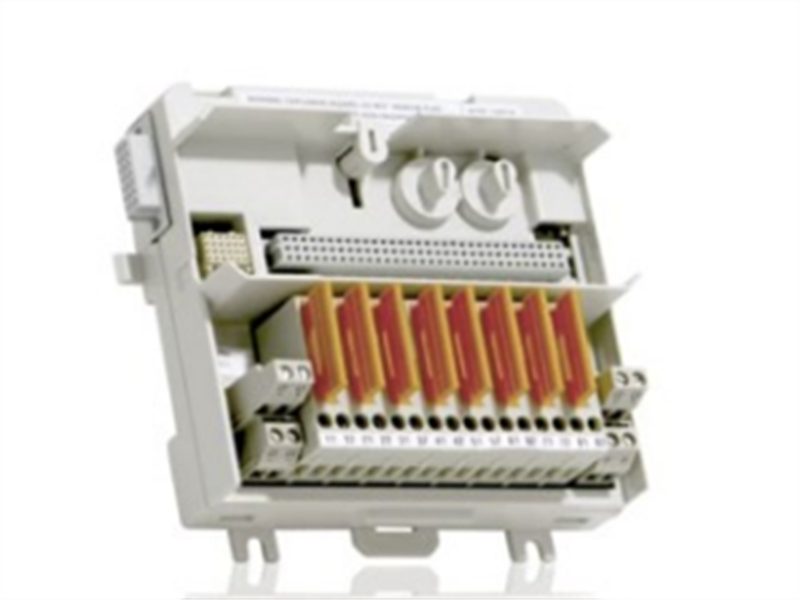

ماژول بلوک ترمینال MTU توسعه یافته TU835V1 ABB 3BSE013236R1

شرح:

TU835/TU835V1 یک واحد ترمینال ماژول توسعه‌یافته 8 کاناله همه‌کاره 50 ولت (MTU) است که برای استفاده با سیستم‌های A88 s800/0 طراحی شده است. حداکثر ولتاژ نامی 50 ولت و حداکثر جریان نامی 2 آمپر در هر کانال است.

MTU، ماژول باس را به ماژول ورودی/خروجی و MTU بعدی توزیع می‌کند. همچنین با انتقال سیگنال‌های موقعیت خروجی به MTU بعدی، آدرس صحیح را برای ماژول ورودی/خروجی تولید می‌کند. MTU را می‌توان روی یک ریل استاندارد DIN نصب کرد. این دستگاه دارای یک قفل مکانیکی است که MTU را به ریل DIN قفل می‌کند. قفل را می‌توان با یک پیچ‌گوشتی آزاد کرد.

دو کلید مکانیکی برای پیکربندی MTU برای انواع مختلف ماژول‌های ورودی/خروجی استفاده می‌شود. این فقط یک پیکربندی مکانیکی است و بر عملکرد MTU یا ماژول ورودی/خروجی تأثیری ندارد. هر کلید شش موقعیت دارد که در مجموع ۳۶ پیکربندی مختلف را ارائه می‌دهد. این کلید، سیم‌کشی میدانی را به ماژول‌های lo متصل کرده و ModuleBus را به Mtu بعدی توزیع می‌کند. با یک سیستم نصب DIN rai قوی و کلید مکانیکی، پیکربندی ایمن و آسان را تضمین می‌کند. برای کاربردهایی که نیاز به توزیع سیگنال و اتصالات برق قابل اعتماد در محیط‌های صنعتی دارند، ایده‌آل است.

پارامترها:
شماره مقاله: 3BSE013236R1
اتصال: بلوک ترمینال
کانال‌ها: ۸
ولتاژ: 50 ولت نصب: دو جهته
دمای کارکرد: 0 تا 55+ درجه سانتیگراد (32+ تا 131+ درجه فارنهایت)
حداکثر جریان در هر کانال l/O: 2 آمپر
حداکثر جریان اتصال فرآیند: ۸ آمپر
ولتاژ تست دی الکتریک: ۵۰۰ ولت متناوب
دمای نگهداری: -40 تا +70 درجه سانتیگراد (-40 تا +158 درجه فارنهایت)
رطوبت نسبی: ۵ تا ۹۵ درصد، غیر متراکم
کلاس حفاظت: lP20

ویژگی‌ها：

- تا 8 کانال سیگنال‌های میدانی و اتصالات تغذیه فرآیند.
- هر کانال دارای یک ترمینال برق مبدل فیوزدار و یک اتصال سیگنال است.
-ولتاژ فرآیند را می‌توان به دو گروه مجزا و ایزوله متصل کرد.
-اتصالات به ModuleBus و ماژول‌های ورودی/خروجی.
-کلیدزنی مکانیکی از وارد کردن ماژول ورودی/خروجی اشتباه جلوگیری می‌کند.
- وسیله اتصال به ریل DIN برای اتصال به زمین.
- قابلیت نصب روی ریل DIN
