تولید
|
ای بی بی |
|
مدل
|

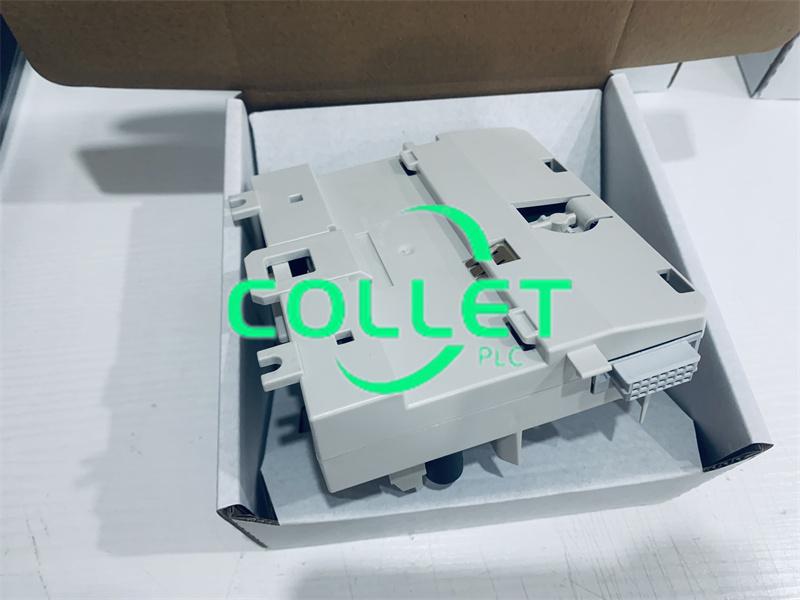

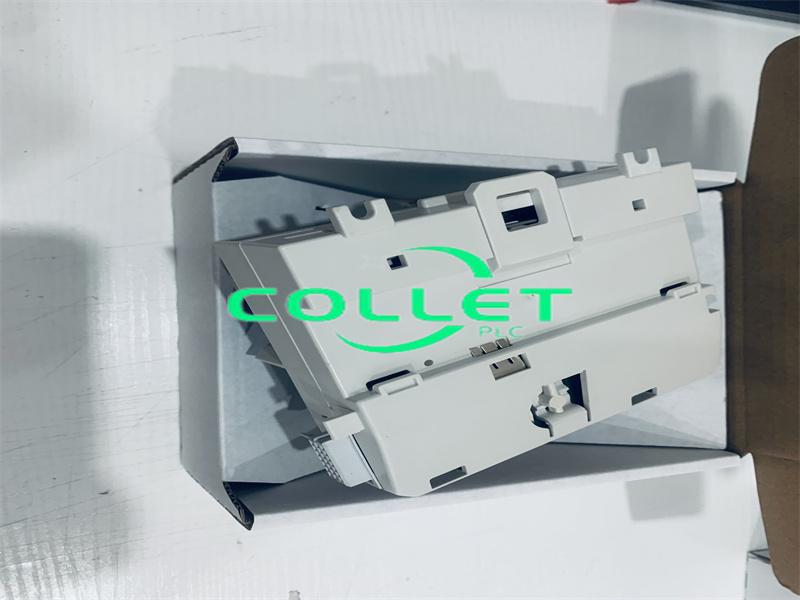

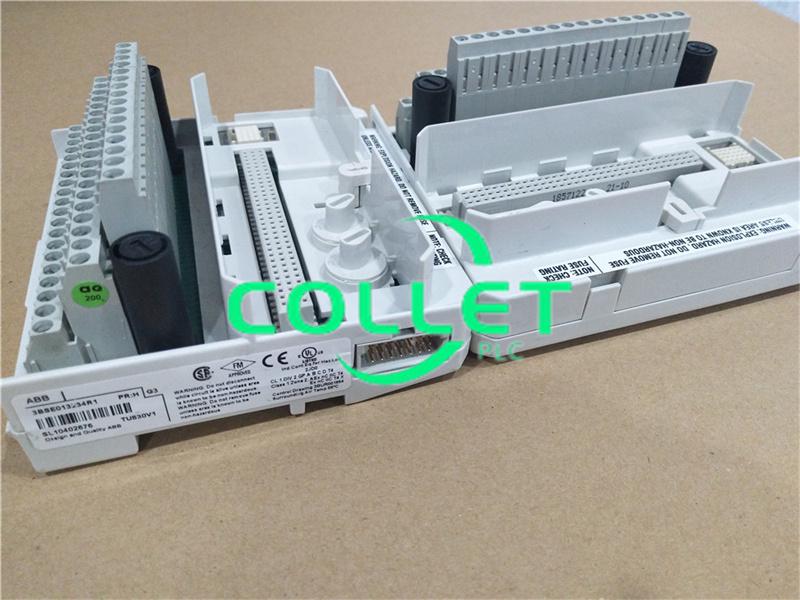

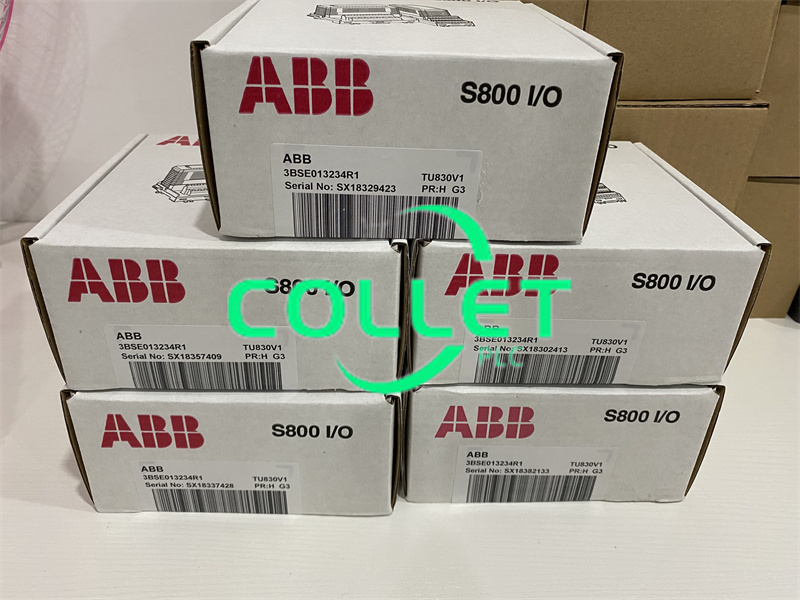

TU830V1
|
| شماره پ.ن. |
3BSE013234R1
|
|
کاتالوگ
|
اس۸۰۰ |
|
توضیحات
|
واحد خاتمه ماژول توسعه یافته
|
| مبدا | سوئد |
| کد HS |
۸۵۳۷۱۰۹۸
|
| ابعاد |
۱۲.۶ *۱۱*۶.۴ (سانتی‌متر) |
| وزن | ۰.۲۸ کیلوگرم |
شرح:
TU830V1 MTU می‌تواند تا ۱۶ کانال ورودی/خروجی و دو اتصال ولتاژ فرآیند داشته باشد. هر کانال دارای دو اتصال ورودی/خروجی و یک اتصال ZP است. MTU یک واحد غیرفعال است که برای اتصال سیم‌کشی میدانی به ماژول‌های ورودی/خروجی استفاده می‌شود. همچنین شامل بخشی از ModuleBus است.
ولتاژ فرآیند می‌تواند به دو گروه مجزا و ایزوله متصل شود. هر گروه دارای یک فیوز ۶.۳ آمپری است. حداکثر ولتاژ نامی ۵۰ ولت و حداکثر جریان نامی ۲ آمپر در هر کانال است. MTU، ماژول باس را به انتهای ماژول ورودی/خروجی و به MTU بعدی توزیع می‌کند. همچنین با انتقال سیگنال‌های موقعیت خروجی به MTU بعدی، آدرس صحیح را برای ماژول ورودی/خروجی تولید می‌کند.
ویژگی‌ها و مزایا
- نصب کامل ماژول‌های ورودی/خروجی با استفاده از اتصالات سه سیمه، فیوزها و توزیع برق میدانی.
- حداکثر ۱۶ کانال سیگنال‌های میدانی و اتصالات تغذیه فرآیند.
- اتصال به ModuleBus و ماژول‌های ورودی/خروجی.
- کلید مکانیکی از وارد کردن ماژول ورودی/خروجی اشتباه جلوگیری می‌کند.
- دستگاه چفت شونده به ریل DIN برای اتصال به زمین.
- نصب ریل DIN.
سوالات متداول:
۱. چه ماژول‌های ورودی/خروجی با TU830V1 استفاده می‌شوند؟
AI810، AI815، AI820، AI830، AI830A، AI835، AI835A، AI843، AI845، AO810، AO810V2، AO815، AO820، AO845، AO845A، DI810، DI811، DI814، DI818، DI830، DI831، DI840، DI880، DI885، DO810، DO814، DO815، DO818، DO840، DO880، DP820 و DP840
۲. حداکثر جریان به ازای هر کانال ورودی/خروجی چقدر است؟
TU830V1
?
2A
لینک برگه:
واحد خاتمه ماژول توسعه یافته TU830V1 ABB 3BSE013234R1
پی دی اف
برگه اطلاعات
