ماژول پردازنده TMR قابل اعتماد ICS TRIPLEX T8111C

شرح:

پردازنده‌ی Trusted TMR یک طراحی مقاوم در برابر خطا است که بر اساس معماری Triple Modular Redundant (TMR) با پیکربندی قفل-گام عمل می‌کند. شکل 1، به زبان ساده، ساختار اساسی ماژول پردازنده‌ی Trusted TMR را نشان می‌دهد.

این ماژول شامل سه ناحیه مهار خطای پردازنده (FCR) است که هر کدام شامل یک پردازنده سری NXP PowerQUICC® IITM و حافظه مرتبط با آن (EPROM، DRAM، Flash ROM و Flash RAM)، ورودی/خروجی نگاشت شده با حافظه، رأی‌دهنده و مدارهای منطقی چسبی هستند. هر FCR پردازنده به دو از سه (2oo3) دسترسی خواندن به سیستم‌های حافظه FCR دو پردازنده دیگر رأی داده است تا عملیات واگرا را از بین ببرد.

سه پردازنده‌ی این ماژول، برنامه‌ی کاربردی را ذخیره و اجرا می‌کنند، ماژول‌های ورودی/خروجی را اسکن و به‌روزرسانی می‌کنند و خطاهای سیستم را تشخیص می‌دهند. هر پردازنده برنامه‌ی کاربردی را به‌طور مستقل اجرا می‌کند، اما با دو پردازنده‌ی دیگر به‌صورت همگام‌سازی قفل‌شده (lock-step synchronization) عمل می‌کند.

هر پردازنده دارای رابطی است که شامل یک رأی‌دهنده ورودی، منطق آشکارساز اختلاف، حافظه و یک رابط گذرگاه درایور خروجی به گذرگاه بین ماژول است. خروجی هر پردازنده توسط کانکتور ماژول به کانال متفاوتی از گذرگاه بین ماژول سه‌تایی متصل می‌شود.

ارتباط بین پردازنده Trusted TMR و ماژول‌های موجود در شاسی‌های دیگر یا از طریق یک ماژول رابط Trusted، مانند رابط Trusted TMR به شاسی Regent+Plus I/O، یا از طریق یک رابط Expander به شاسی Expander انجام می‌شود. عملکردهای چهار نوع حافظه ماژول عبارتند از:

• EPROM - حاوی بوت‌استرپ لودر ماژول (که در یک FPGA تعبیه شده است)
• فلش رام - میان‌افزار ماژول و برنامه کاربردی را ذخیره می‌کند
• DRAM - حافظه کاری با ظرفیت قابل تغییر
• حافظه فلش - داده‌هایی مانند گزارش رویدادها و داده‌های برنامه حفظ شده را در خود نگه می‌دارد.

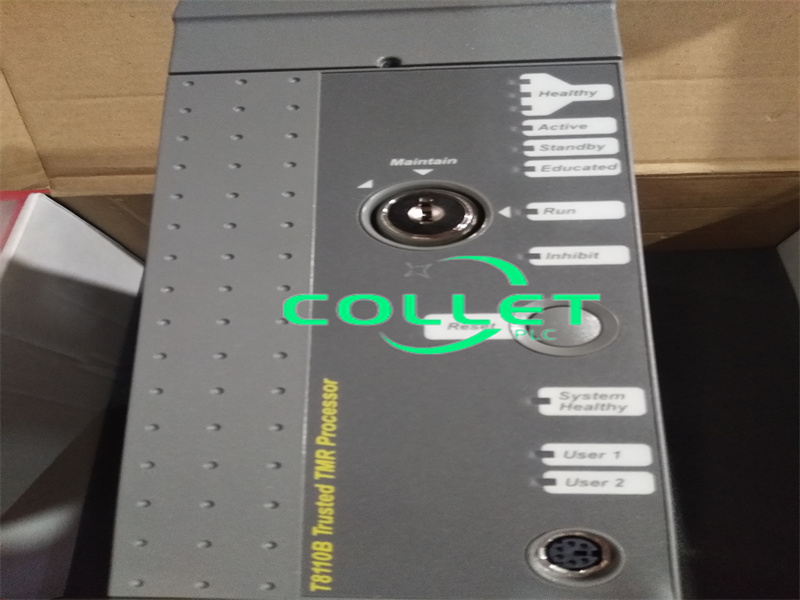

پنل جلویی شامل یک ناحیه مهار خطا (FCR D) جدا از سایر FCRها است. این ناحیه در عملیات رأی‌گیری ماژول شرکت می‌کند. علاوه بر این، عملکردهای غیر بحرانی زیر را نیز انجام می‌دهد:

• پورت تشخیص عیب و کلید فعال‌سازی تعمیر و نگهداری روی پنل جلویی پردازنده نصب شده‌اند.

• درایورهای ارتباط سریال و رابط IRIG-B. این موارد از طریق کانکتور ورودی/خروجی و از طریق یک واحد آداپتور T812X در پشت پردازنده قابل دسترسی هستند.

• سیگنال‌های خطا/خرابی را از طریق واحدهای آداپتور در پشت پردازنده به نشانگرهای خارجی ارسال می‌کند.

دو استاندارد ورودی IRIG-B برای پردازنده در دسترس است؛ IRIG-B002 و IRIG-B122. استاندارد مورد استفاده پردازنده توسط نرم‌افزاری که یک پرچم را در حافظه تنظیم می‌کند، کنترل می‌شود. سیگنال‌های IRIG-B برای همگام‌سازی سیستم‌ها و ورودی‌های مهر زمانی در گزارش توالی رویدادها (SOE) استفاده می‌شوند.

سه گزینه ارتباط سریال از طریق گیرنده/فرستنده آسنکرون جهانی (UART) چهار کاناله تعبیه شده در این برد در دسترس است. جزئیات این گزینه‌ها به شرح زیر است:

• کانال ۰ پورت تشخیصی پنل جلویی (RS232)
• کانال ۱ پیکربندی نشده است
• کانال ۲، پورت سریال ۲ (RS422/485)
• کانال ۳ ارتباطات پورت سریال ۳ (RS422/485)

سیستم عامل قابل اعتماد (Trusted OS) برای پشتیبانی از معماری پردازنده سری NXP PowerQUICC® IITM استفاده می‌شود. هسته بلادرنگ، یک هسته با سرعت و عملکرد بالا است که برای سیستم‌های توزیع‌شده مقاوم در برابر خطا ساخته شده است. ارتباط توزیع‌شده در تمام پردازنده‌ها شفاف است.
سوالات متداول:
۱. چیست؟ تامین برد اصلی (IMB) از T8111C؟
20 ولت تا 32 ولت

۲. چیست؟ ذخیره متغیر حفظ شده T8111C ?
مجموعاً ۴ کیلوبایت
۱ بایت به ازای هر مقدار بولی
۴ بایت در هر آنالوگ
۵ بایت در هر تایمر

۳. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

برگه اطلاعات فنی PDF ماژول پردازنده TMR قابل اعتماد ICS TRIPLEX T8111C
