تولید
|
ای بی بی |
|
مدل
|

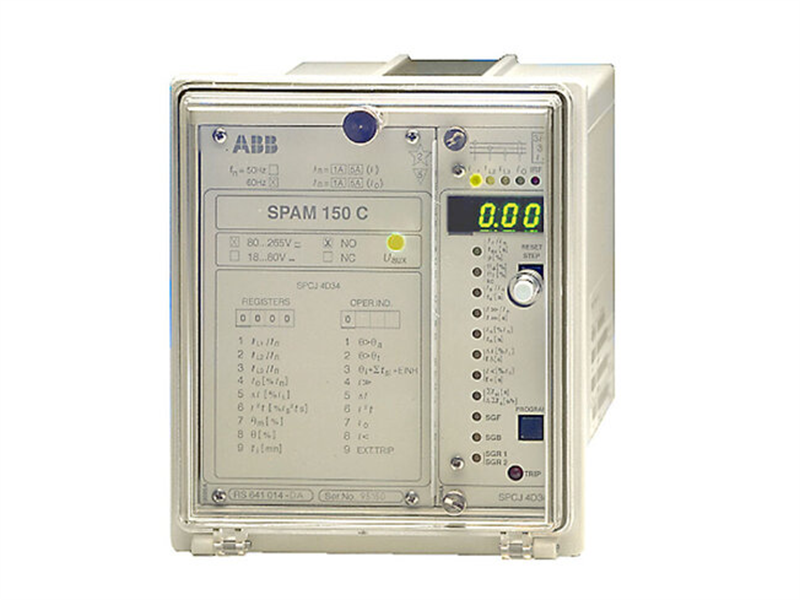

SPAM150C-AA
|
| شماره پ.ن. |
SPAM150C-AA
|
| کاتالوگ | قطعات یدکی |
| توضیحات |
رله حفاظت موتور
|
| مبدا | سوئد (جنوب شرقی) |
| کد HS |
۸۵۳۷۱۰۹۸
|
| ابعاد |
۱۸*۱۸*۵ (سانتیمتر)
|
| وزن | ۳.۵ کیلوگرم |
شرح:
محافظت در برابر اضافه بار حرارتی، خطای زمین، اضافه جریان، اضافه ولتاژ و عدم تعادل فاز از جمله ویژگیهای مهمی هستند که در رلههای حفاظتی مدرن ارائه میشوند. SPAM 150 C یک رله چند منظوره اندازهگیری جریان برای حفاظت کامل از موتورهای AC است. حوزه اصلی کاربرد آن موتورهای سه فاز بزرگ یا متوسط را در انواع درایوهای موتور کنترل شده با کنتاکتور یا بریکر معمولی پوشش میدهد. رله حفاظت موتور در دو نسخه موجود است، یکی با کنتاکت قطع و دیگری با کنتاکت قطع.
این رله همچنین میتواند برای حفاظت از اشیاء دیگر، مانند ترانسفورماتورها و فیدرها، که نیاز به حفاظت اضافه جریان و/یا اضافه بار تک فاز، دو فاز یا سه فاز و حفاظت خطای زمین غیر جهتدار دارند، استفاده شود.
واحد حفاظت موتور چند منظوره ترکیبی، یک دستگاه رله ثانویه است که به ترانسفورماتورهای جریان درایو موتور محافظت شده متصل میشود. جریانهای سه فاز و جریان نول دستگاه محافظت شده به طور مداوم اندازهگیری میشوند. بر اساس این اندازهگیری، وضعیت حرارتی موتور محاسبه شده و خطاهای شبکه شناسایی میشوند. در شرایط خطا، رله آلارم میدهد یا کلید قدرت را قطع میکند.
ویژگیها:
- محافظت در برابر اضافه بار حرارتی سه فاز
- حفاظت اضافه جریان با تنظیم بالا با عملکرد آنی یا با زمان مشخص
- عدم تعادل فاز و حفاظت تک فاز شدن با مشخصه زمان معکوس
- حفاظت توالی فاز نادرست در عملکرد سریع
- حفاظت حساس در برابر خطای زمین با مشخصه زمانی مشخص
- حفاظت در برابر افت جریان با مشخصه زمانی مشخص
- چندین روش نظارت بر راه اندازی موتور قابل انتخاب
- نظارت مستمر بر سختافزار و نرمافزار
- محدوده جریان مورد استفاده، الزامات مربوط به درایوهای موتور ExE منطقه 1 را برآورده میکند.
پارامترها:
شماره مدل: SPAM150C-AA
نوع: رله اضافه جریان
محدوده ولتاژ عملیاتی: ۱۰۰-۴۸۰ ولت AC
حداکثر جریان نامی: 120 آمپر
سطح حفاظت: کلاس B
فرکانس کاری: تا ۵۰ هرتز
کنتاکتهای رله: SPDT (تک قطب دو حالته)
امتیاز تماس: 30A @ 250V AC
جنس تماس: ایریدیوم نقرهای
مواد عایق: رزین پلی استر
نصب: پنل کوه
دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: تا ۹۵٪ رطوبت نسبی (غیر متراکم)
گواهینامه ایمنی: UL، CE، CSA
لینک دیتاشیت:
رله حفاظت موتور ABB مدل SPAM150C-AA نسخه PDF
برگه اطلاعات
