تولید
|
ای بی بی |
|
مدل
|

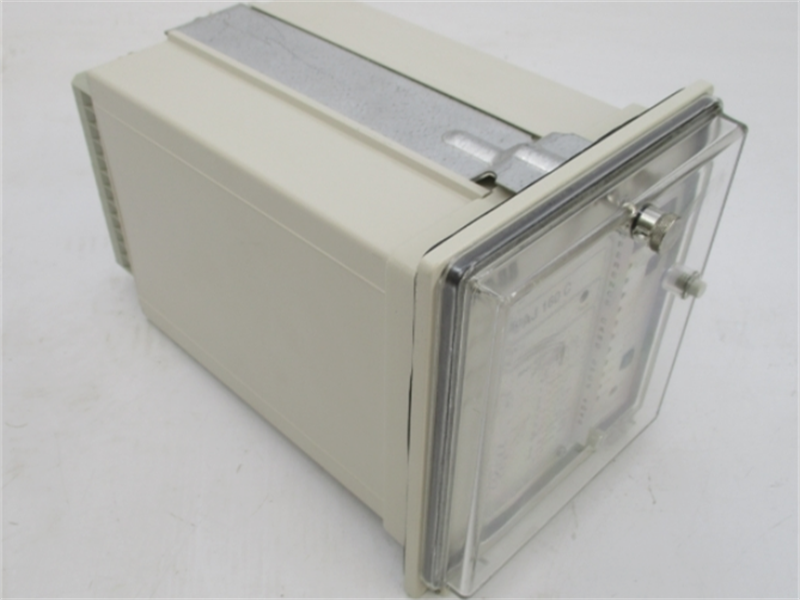

SPAJ160C-AA
|
| شماره پ.ن. |
SPAJ160C-AA
|
| کاتالوگ | قطعات یدکی |
| توضیحات |
رله حفاظت خازنی
|
| مبدا | سوئد (جنوب شرقی) |
| کد HS |
۸۵۳۷۱۰۹۸
|
| ابعاد |
۱۸*۱۸*۵ (سانتیمتر)
|
| وزن | ۳.۵ کیلوگرم |
شرح:
بانکهای خازنی در سیستم قدرت برای جبران توان راکتیو و فیلتر کردن هارمونیکها استفاده میشوند. بانکهای خازنی معمولاً در برابر اضافه بار ناشی از جریانهای هارمونیک و اضافه ولتاژ ناشی از خطاهای داخلی در بانک محافظت میشوند. محافظت در برابر اتصال مجدد ناخواسته یک خازن شارژ شده به شبکه برقدار نیز باید در نظر گرفته شود. همه این عملکردها در رله SPAJ 160 C گنجانده شده است.
یک سیستم حفاظت کامل برای بانکهای خازنی باید شامل حفاظت در برابر اضافه جریان، اتصال کوتاه و خطای زمین نیز باشد. رله حفاظت خازن SPAJ 160 C به راحتی با رلههای اضافه جریان و خطای زمین مناسب از طیف محصولات SPACOM تکمیل میشود.
ویژگیها:
- مرحله اضافه بار یک، دو و سه فاز با مشخصه زمانی مشخص
- طبقه اضافه بار یک، دو و سه فاز با مشخصه زمان معکوس (ANSI)
- مرحله حفاظت عدم تعادل فاز با مشخصه زمانی مشخص
- مرحله حفاظت عدم تعادل فاز با مشخصه زمان معکوس
- حفاظت در برابر افت جریان برای تشخیص قطع خازن. زمان اتصال مجدد با محدوده تنظیم گسترده
- جبران جریان نامتعادل طبیعی
- نظارت مستمر بر سختافزار و نرمافزار
- رابط سریال برای اتصال رله به گذرگاه فیبر نوری SPA و همچنین به سیستمهای جمعآوری داده، گزارشدهی و/یا کنترل سطح بالاتر
-
انتخاب آسان طرح عملیاتی مناسب برای کاربردهای مختلف
- فناوری اثباتشده
پارامترها:
شماره مدل: SPAJ160C-AA
نوع: رله اضافه جریان
محدوده ولتاژ عملیاتی: ۱۰۰-۴۸۰ ولت AC
حداکثر جریان نامی: 120 آمپر
سطح حفاظت: کلاس B
فرکانس کاری: تا ۵۰ هرتز
کنتاکتهای رله: SPDT (تک قطب دو حالته)
امتیاز تماس: 30A @ 250V AC
جنس تماس: ایریدیوم نقرهای
مواد عایق: رزین پلی استر
نصب: پنل کوه
دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: تا ۹۵٪ رطوبت نسبی (غیر متراکم)
گواهینامه ایمنی: UL، CE، CSA
لینک دیتاشیت:
رله حفاظت خازن ABB مدل SPAJ160C-AA نسخه PDF
برگه اطلاعات
