تولید
|
ای بی بی |
|
مدل
|

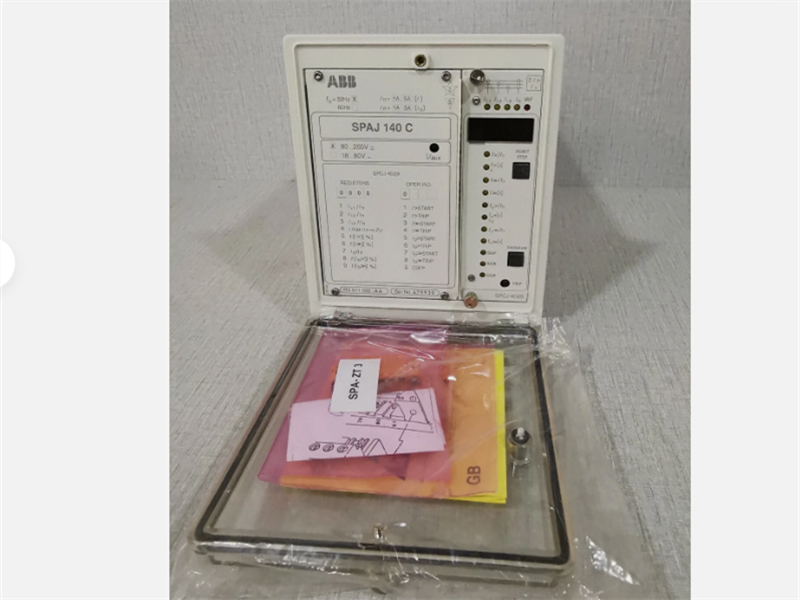

SPAJ140C-DA
|
| شماره پ.ن. |
SPAJ140C-DA
|
| کاتالوگ | قطعات یدکی |
| توضیحات |
رله اضافه جریان و خطای زمین
|
| مبدا | سوئد (جنوب شرقی) |
| کد HS |
۸۵۳۷۱۰۹۸
|
| ابعاد |
۱۸*۱۸*۵ (سانتیمتر)
|
| وزن | ۳.۵ کیلوگرم |
شرح:
رله ترکیبی اضافه جریان و خطای زمین SPAJ 140 C-DA برای حفاظت اتصال کوتاه انتخابی و خطای زمین فیدرهای شعاعی در سیستمهای قدرت زمینشده با اتصال زمین ثابت، زمینشده با مقاومت یا زمینشده با امپدانس استفاده میشود. این رله حفاظتی یکپارچه شامل یک واحد اضافه جریان و یک واحد خطای زمین با امکانات تریپ و سیگنالدهی انعطافپذیر است. این رلهها همچنین میتوانند برای سایر کاربردهایی که نیاز به حفاظت اضافه جریان تک، دو یا سه فاز دارند، استفاده شوند. این رله ترکیبی اضافه جریان و خطای زمین همچنین شامل یک واحد حفاظت در برابر خرابی مدارشکن است.
ویژگیها:
- رلهای با کاربری آسان و دارای اساسیترین عملکردها برای حفاظت در برابر اضافه جریان و خطای زمین
- واحد اضافه جریان فاز سه فاز، با تنظیم پایین و مشخصه زمان معین یا حداقل زمان معین معکوس (IDMT)
- واحد اضافه جریان فاز سه فاز با تنظیم بالا با عملکرد لحظهای یا زمان معین
- واحد خطای زمین با تنظیم پایین با مشخصه زمان معین یا حداقل زمان معین معکوس (IDMT)
- واحد خطای زمین با تنظیم بالا با عملکرد زمان آنی یا قطعی
- محافظت داخلی در برابر خرابی مدارشکن
- سیستم خودنظارتی که به طور مداوم عملکرد قطعات الکترونیکی و ریزپردازنده را رصد میکند
پارامترها:
رتبهبندیهای ورودی
جریان نامی (اینچ): ۱ آمپر یا ۵ آمپر
مقاومت حرارتی:
- مداوم: ۴ آمپر / ۲۰ آمپر
- ۱ ثانیه: ۱۰۰ آمپر / ۵۰۰ آمپر
امپدانس ورودی: <100 mΩ (1 A)، <20 mΩ (5 A)
فرکانس نامی: ۵۰ هرتز یا ۶۰ هرتز
رتبهبندیهای تماس خروجی
کنتاکتهای قطع: ترمینالهای ۶۵-۶۶، ۷۴-۷۵
ولتاژ نامی: ۲۵۰ ولت DC/AC
جریان عبوری مداوم: ۵ آمپر
تولید و انتقال جریان:
- ۳۰ آمپر به مدت ۰.۵ ثانیه
- ۱۵ آمپر به مدت ۳ ثانیه
- ۵ آمپر در ۴۸ ولت DC
- ۳ آمپر در ۱۱۰ ولت DC
- ۱ آمپر در ۲۲۰ ولت DC
