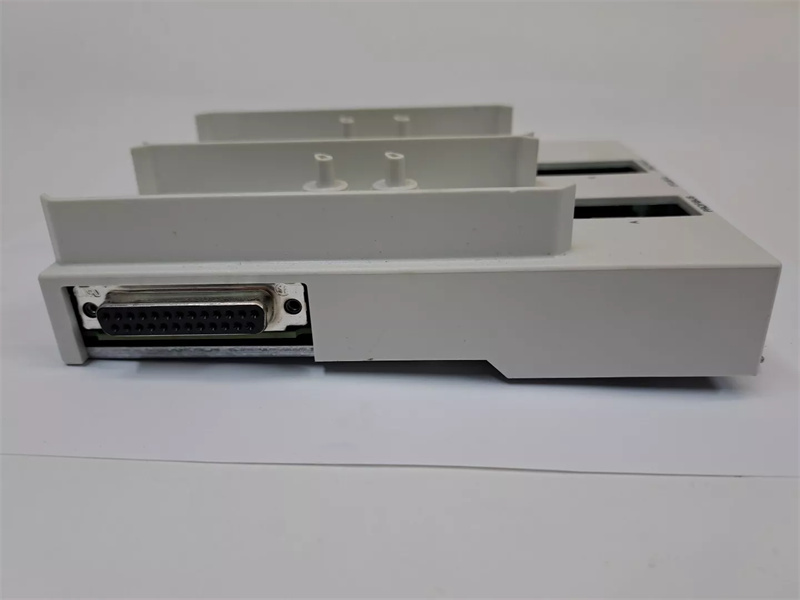

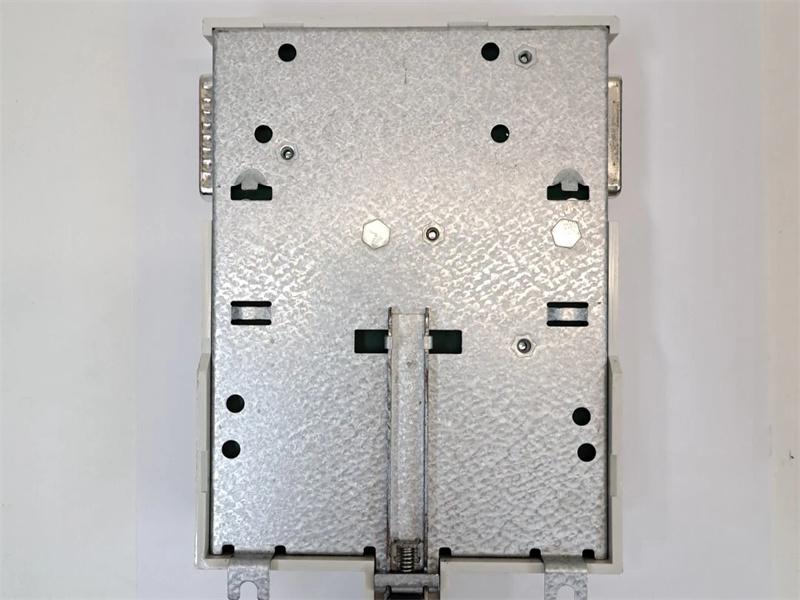

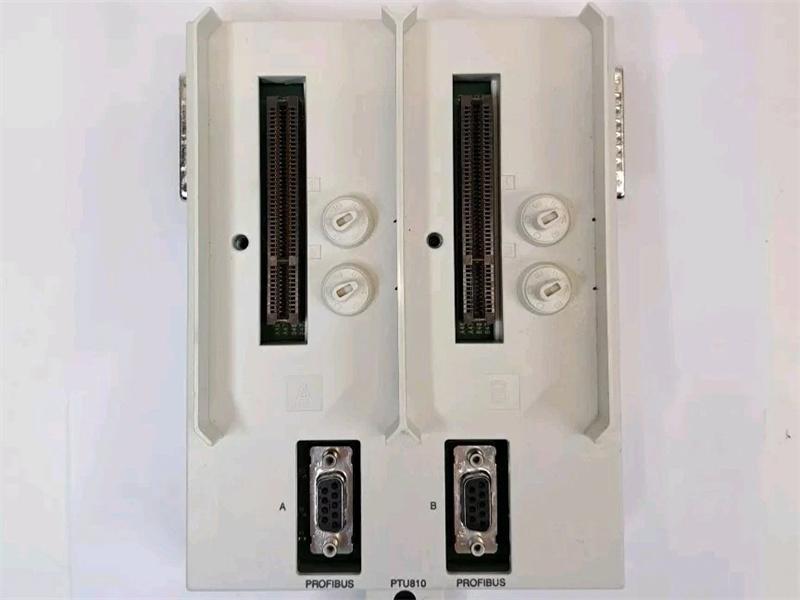

پایه نصب ماژول PTU810 ABB PDP800

شرح:

رابط PROFIBUS سری SD، PDP800، ارتباط بین کنترل‌کننده‌های Symphony Plus و کانال‌های ارتباطی PROFIBUS DP را فراهم می‌کند. این امر امکان ادغام آسان دستگاه‌های هوشمند مانند فرستنده‌های هوشمند، محرک‌ها و دستگاه‌های الکترونیکی هوشمند (IED) را فراهم می‌کند. سپس می‌توان از اطلاعات موجود در هر دستگاه در استراتژی‌های کنترلی و برنامه‌های سطح بالاتر استفاده کرد.

علاوه بر تولید راهکارهای کنترل فرآیند دقیق‌تر و قابل اعتمادتر، راهکارهای PROFIBUS PDP800 با کاهش سیم‌کشی و فضای اشغال شده توسط سیستم، هزینه‌های نصب را کاهش می‌دهند. هزینه‌های سیستم با استفاده از مهندسی S+ برای پیکربندی و نگهداری شبکه‌ها و دستگاه‌های PROFIBUS و استراتژی‌های کنترلی مرتبط با آنها، بیشتر کاهش می‌یابد.

کنترل‌کننده‌های Symphony Plus به طور یکپارچه دستگاه‌های میدانی را از طریق ماژول رابط PROFIBUS PDP800 خود ادغام می‌کنند. این امر امکان دسترسی به طیف گسترده‌ای از دستگاه‌های میدانی هوشمند از جمله فرستنده‌ها، محرک‌ها، مراکز کنترل موتور (MCC)، اسکنرهای شعله، دستگاه‌های الکترونیکی هوشمند و غیره را از ABB و سایر فروشندگان شخص ثالث فراهم می‌کند. ورودی/خروجی PROFIBUS و استراتژی‌های کنترلی مرتبط با استفاده از مجموعه گسترده الگوریتم‌های کد تابع استاندارد اثبات‌شده میدانی ABB و ابزارهای طراحی گرافیکی S+ Engineering پیکربندی شده‌اند. علاوه بر این، این داده‌ها از طریق شبکه کارخانه افزونه (PN800) در اختیار سایر گره‌های سیستم S+ (یعنی کنترل، بهره‌برداری، مهندسی و اطلاعات) قرار می‌گیرند.

ویژگی‌های رابط PROFIBUS PDP800 عبارتند از:
- پشتیبانی از PROFIBUS DP نسخه‌های V0، V1، V2
- پشتیبانی از دستگاه‌های PROFIBUS PA از طریق دستگاه اتصال DP/PA
- پشتیبانی از مهر زمانی ۱ میلی‌ثانیه‌ای دستگاه‌ها توسط PROFIBUS DP V2
- پشتیبانی از رسانه‌های الکتریکی و فیبر نوری برای لینک PROFIBUS DP
- سرعت تا 12 مگابیت در ثانیه از طریق لینک PROFIBUS DP
- تا 15 کیلومتر از طریق لینک فیبر نوری PROFIBUS DP

ماژول PDP800 امکان اتصال کنترلرهای Symphony Plus به S800 I/O را از طریق PROFIBUS DP V2 فراهم می‌کند. S800 I/O گزینه‌هایی را برای انواع سیگنال، از ورودی‌ها و خروجی‌های آنالوگ و دیجیتال پایه گرفته تا شمارنده‌های پالس و کاربردهای ذاتاً ایمن، ارائه می‌دهد. قابلیت توالی رویدادهای I/O S800 توسط PROFIBUS DP V2 با مهر زمانی رویداد با دقت 1 میلی‌ثانیه که در منبع رخ می‌دهد، پشتیبانی می‌شود. علاوه بر این، PDP800 از اتصال کنترلرهای Symphony Plus به ماژول‌های تخصصی S+ Turbine پشتیبانی می‌کند. به طور خاص، از طریق PROFIBUS DP V2، HPC800 می‌تواند از راه‌حل‌های قدرتمند کنترل توربین برای حفاظت توربین (TP800)، موقعیت‌یابی شیر (VP800)، همگام‌سازی خودکار ژنراتور (AS800) و نظارت بر وضعیت (MCM800) پشتیبانی کند.

با استفاده از اتصالات فیبر نوری، ماژول‌ها و دستگاه‌های ورودی/خروجی PROFIBUS را می‌توان تا فاصله ۱۵ کیلومتری از PDP800 قرار داد. علاوه بر این، ماژول‌های PDP800 را می‌توان از طریق ارتباطات فیبر نوری HN800 افزونه تا فاصله ۳ کیلومتری از کنترلر قرار داد.

سوالات متداول:

1. مدت پرداخت چیست؟
فقط حواله بانکی.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.
