تولید
|
ایپرو |
|
مدل
|
PR6424/010-100+CON021
|
| شماره پ.ن. | PR6424/010-100+CON021 |
|
کاتالوگ
|
PR6424 |
|
توضیحات
|
سنسور جریان گردابی ۱۶ میلیمتری
|
| مبدا | آلمان |
| کد HS |
۸۵۳۸۹۰۹۹
|
|
ابعاد
|
۱۸ * ۱۳ * ۴ (سانتی متر)
|
| وزن | ۰.۲ کیلوگرم |
توضیحات :

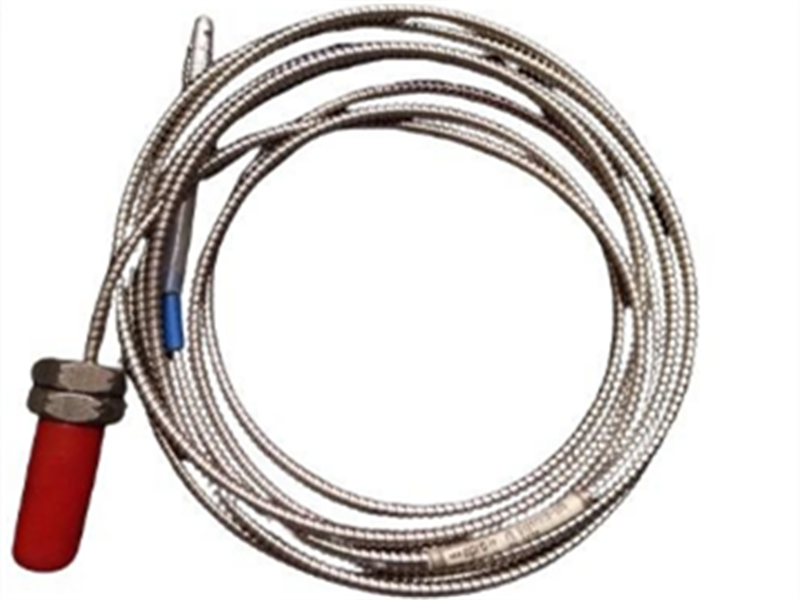

PR6424/010-100+CON021 یک سنسور با رزوه M18x1.5، با کابل زرهدار، طول کلی سنسور 40 میلیمتر، بدون آداپتور، طول کابل 5 متر با انتهای کابل LEMO است. این سنسور از دسته سنسورهای غیرتماسی است که برای کاربردهای حیاتی توربوماشینها مانند توربینهای بخار، گاز و برق، کمپرسورها، پمپها و فنها برای اندازهگیری جابجایی دینامیکی شعاعی و محوری شفت، موقعیت، خروج از مرکز و سرعت/کلید طراحی شده است.
پارامترها:
- عملکرد پویا
فاصله هوایی (مرکز): تقریباً 2.7 میلیمتر (0.11 اینچ) اسمی
رانش بلندمدت：<0.3%
محدوده: استاتیک ±2.0 میلیمتر (0.079 اینچ)
دینامیک 0 تا 1000 میکرومتر (0 تا 0.039 اینچ)
- هدف
حداکثر سرعت سطحی: ۲۵۰۰ متر بر ثانیه (۹۸۴۲۵ اینچ بر ثانیه)
قطر شفت: ≥80 میلیمتر
- محیط زیست
خطای دما: <4%/100°K（مطابق با API 670）
مقاومت فشاری سر سنسور: 10000 هکتوپاسکال (145 psi)
شوک و لرزش: ۵ گرم @ ۶۰ هرتز @ ۲۵ درجه سانتیگراد (۷۷ درجه فارنهایت)
- فیزیکی
وزن (سنسور و کابل ۱ متری، بدون زره): حدود ۲۰۰ گرم (۷.۰۵ اونس)
Sakup sa pagsukod: 0.5 تا 100 میلی متر
Pagkatukma: ± 0.2٪ sa pagbasa
Pagbalikbalik: ± 0.1٪ sa pagbasa
سیگنال خروجی: ۴-۲۰ میلیآمپر
دمای کارکرد: -40 + 85 درجه سانتیگراد
دمای صفحه: -55 + 125 درجه سانتیگراد
پاگکوروگ: ۵۰ گرم پیک تو پیک
سنسور جریان گردابی EPRO مدل PR6424/010-100+CON021 سایز 16 میلیمتر
