تولید
|
ای بی بی |
|
مدل
|

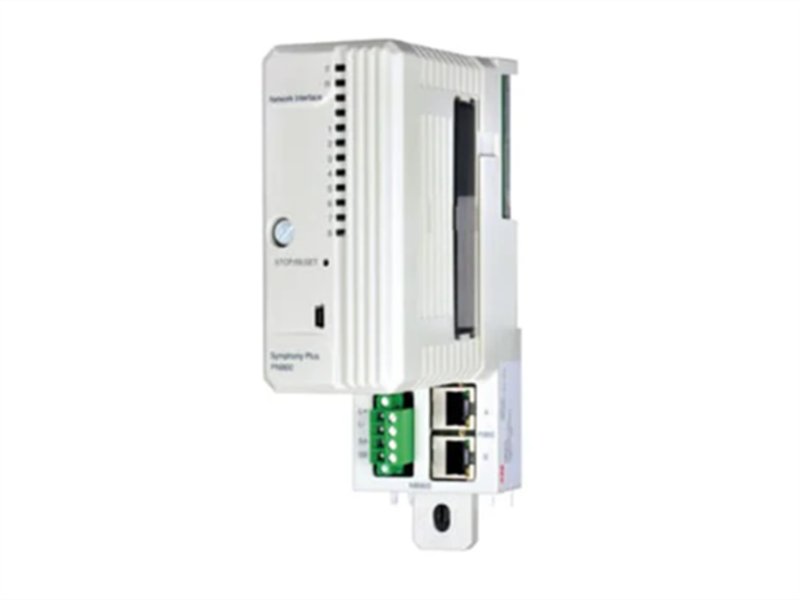

PNI800
|
| شماره پ.ن. |
PNI800
|
|
کاتالوگ
|
رابط برنامهنویسی کاربردی هارمونی |
|
توضیحات
|
ماژول رابط شبکه کارخانه
|
| مبدا | سوئد |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
24.4 * 7.4 * 17 (سانتی متر) |
| وزن | ۰.۵ کیلوگرم |
شرح:
PNI800 یک ماژول رابط شبکه کارخانه است که برای ارتباطات بلادرنگ بین کنترلرهای سری SD و ایستگاههای کاری کامپیوتر طراحی شده است. این ماژول از تبادل داده دو جهته و بلادرنگ با S+ Engineering، HMl (SPO یا 800xA Operations) و نرمافزارهای رابط کاربری عمومی مانند Harmony OPC Server پشتیبانی میکند. PNI800 که بخشی از سیستمهای کنترل Symphony Plus شرکت ABB است، ارتباط قابل اعتماد و کارآمد را در محیطهای اتوماسیون صنعتی تضمین میکند.
این ماژول به عنوان یک پل حیاتی عمل میکند و امکان تبادل دادهها، پیکربندی و نظارت بر سیستم PN800 را فراهم میکند.
ویژگیها
- ارتباطات بلادرنگ
از تبادل داده دو طرفه و بلادرنگ پشتیبانی میکند.
- افزونگی
پروتکل افزونگی موازی (PRP) استاندارد IEC 62439 را برای قابلیت اطمینان شبکه پیادهسازی میکند.
- گزینه مجازی
به عنوان نرمافزار "VPNl" برای مهندسی SPE، SPO و 800xA Operations HMl و نرمافزار رابط کاربری عمومی موجود است.
- قابلیت تعویض فوری (Hot Swap)
امکان نگهداری و ارتقاء آسان بدون از کار افتادن سیستم را فراهم میکند.
- پورت تشخیصی
فاکتور فرم مینی USB در صفحه جلویی ماژول برای تشخیص.
- نصب
ردیف افقی، مدل xA (186 میلیمتر).
- اتصال شبکه
اتصال قابل اعتمادی بین کامپیوتر و شبکه PN800 برقرار میکند.
- انتقال داده
تبادل کارآمد دادهها بین کامپیوتر و سیستم PN800 را تسهیل میکند.
- پشتیبانی از پیکربندی
پیکربندی و پارامتربندی دستگاههای PN800 را فعال میکند.
- قابلیتهای نظارت
امکان نظارت بر پارامترهای سیستم PN800 را به صورت بلادرنگ فراهم میکند.
پارامترها:
شناسه محصول: PNI800
تعیین نوع ABB: PNI800
پروتکل: Harmony API (اترنت TCP)
نوع ارتباط: سرور داده بلادرنگ
ظرفیت:
- حداکثر 10 اتصال کلاینت SPE
- تا 30،000 برچسب HML
اتصالات ارتباطی: اترنت، ۲ کانکتور RJ45 روی پایه MB805. پورت تشخیص: ۱ پورت mini USB روی صفحه جلویی ماژول
افزونگی خط: بله (از طریق PRP)
افزونگی ماژول: خیر
تعویض سریع: بله
فاکتور فرم: xA Style (186 میلیمتر)
نصب: ردیف افقی
طول باس HN800: نامشخص
توان مورد نیاز ماژول: 200 میلی آمپر @24 ولت DC10%
اتصال برق ماژول: پایه TB1on MB805
محیط زیست و صدور گواهینامه:
دمای عملیاتی: Oto +55 C
دمای نگهداری: -40 تا +85 درجه سانتیگراد
رطوبت نسبی: ۲۰٪ تا ۹۵٪ در دمای ۴۰ درجه سانتیگراد (غیر متراکم)
کلاس حفاظت: IP20 (EN60529، IEC 529)
سوالات متداول:
سوال ۱. عملکردها و موقعیتیابیهای اساسی PNI800 چیست؟
الف) PNI800 یک "دروازه" یا "پردازنده ارتباطی" در سیستم DCS ABB Symphony Plus است. وظیفه اصلی آن پر کردن شکاف بین شبکه لایه مدیریت کارخانه و شبکه لایه کنترل پایینتر است. این ماژول به چندین ایستگاه اپراتور، ایستگاه مهندسی و ایستگاههای قدیمی (ایستگاههای SCADA) اجازه میدهد تا از طریق اترنت استاندارد به دستگاههای میدانی متصل به ماژولهای ورودی/خروجی S800 دسترسی داشته و آنها را کنترل کنند.
سوال ۲. معمولاً PNI800 به کجا متصل میشود؟ معماری شبکه آن چیست؟
PNI800 در لایه میانی معماری شبکه قرار دارد:
بالادست (سمت شمال): از طریق پورت PNET به سوئیچ مرکزی کارخانه متصل میشود و به یک گره در شبکه محلی کارخانه تبدیل میشود.
پاییندست (جنوبی): از طریق رابط گذرگاه ورودی/خروجی اختصاصی خود به یک یا دو گذرگاه ورودی/خروجی S800 متصل میشود.
چندین ماژول ورودی/خروجی S800 و ماژولهای اصلی فیلدباس میتوانند به هر باس S800 متصل شوند.
