تولید |
ای بی بی |
|
مدل |

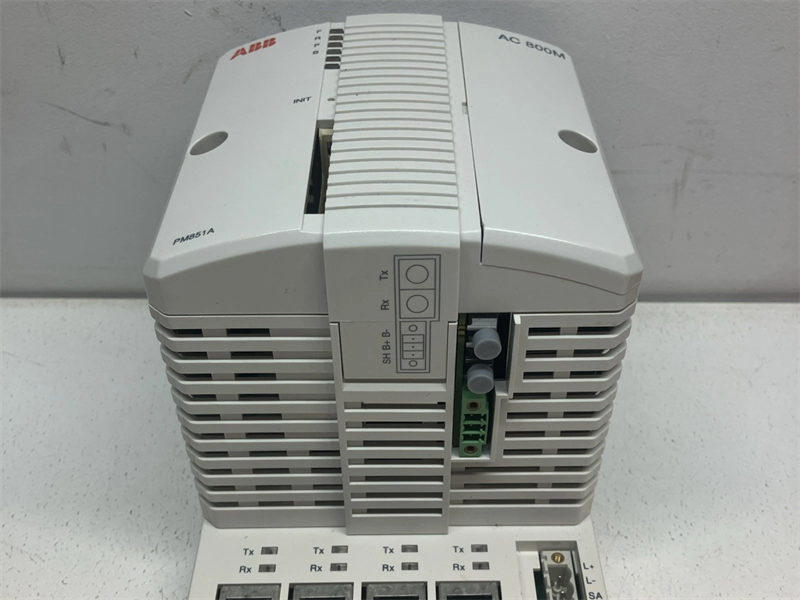

PM851AK01 |
| شماره پ.ن. |
3BSE066485R1 |
|
کاتالوگ |
ای سی ۸۰۰ ام |
|
توضیحات |
واحدهای پردازنده |
| مبدا | سوئد |
| کد HS |
۸۵۰۴۴۰۸۲ |
| ابعاد |
18 * 13 * 14 (سانتی متر) |
| وزن | ۱.۱ کیلوگرم |
شرح:
برد CPU شامل ریزپردازنده و حافظه RAM، یک ساعت بلادرنگ، نشانگرهای LED، دکمه INIT و یک رابط CompactFlash است.

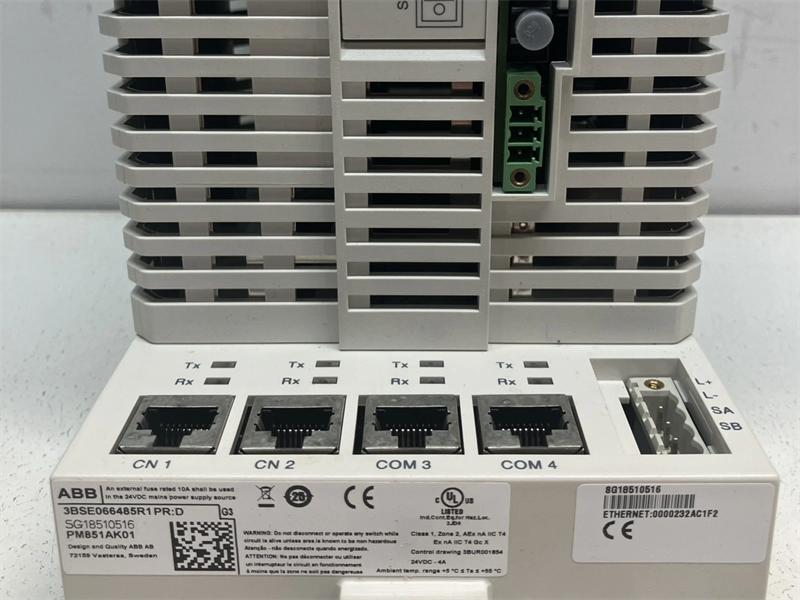

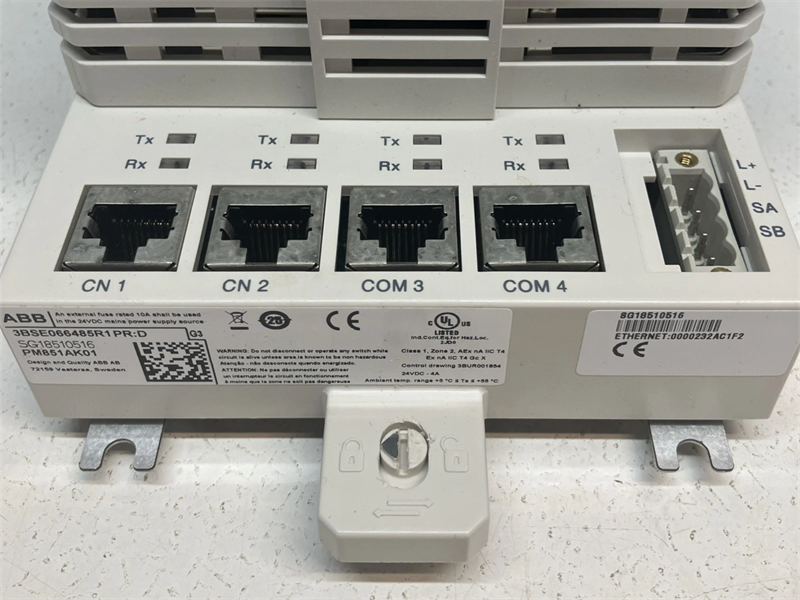

صفحه پایه کنترلر PM851A دارای دو پورت اترنت RJ45 (CN1، CN2) برای اتصال به شبکه کنترل و دو پورت سریال RJ45 (COM3، COM4) است.
توجه داشته باشید که PM851/PM851A به یک پورت اترنت (CN1) محدود شده است، بنابراین اترنت اضافی در دسترس نیست. یکی از پورتهای سریال (COM3) یک پورت RS-232C با سیگنالهای کنترل مودم است، در حالی که پورت دیگر (COM4) ایزوله شده و برای اتصال یک ابزار پیکربندی استفاده میشود.
مراحل ساده اتصال/جداسازی به ریل DIN، با استفاده از مکانیزم کشویی و قفل منحصر به فرد. تمام صفحات پایه دارای یک آدرس اترنت منحصر به فرد هستند که به هر CPU یک هویت سختافزاری میدهد. این آدرس را میتوان روی برچسب آدرس اترنت متصل به صفحه پایه TP830 یافت.
ویژگیها و مزایا
- قابلیت اطمینان و روشهای ساده تشخیص خطا
- ماژولار بودن، امکان گسترش گام به گام
- حفاظت کلاس IP20 بدون نیاز به محفظه
- این کنترلر را میتوان با سازنده کنترل ۸۰۰xA پیکربندی کرد.
- این کنترلر دارای گواهینامه کامل EMC است.
- سختافزار مبتنی بر استانداردهای اتصال بهینه ارتباطی (اترنت، PROFIBUS DP و غیره)
فارماتر:
شماره مقاله 3BSE066485R1 (PM851AK01)
افزونگی خیر
صداقت بالا خیر
فرکانس ساعت ۲۴ مگاهرتز
عملکرد، ۱۰۰۰ عملیات بولی ۰.۴۶ میلیثانیه
عملکرد ۰.۴۶ میلیثانیه
حافظه ۱۲ مگابایت (از ۸۰۰xA 5.1 FP4)
رم موجود برای برنامه ۶.۲۵۳ مگابایت (از ۸۰۰xA 5.1 FP4)
حافظه فلش برای ذخیره سازی بله
نوع پردازنده MPC860
تغییر در طول زمان با رنگ قرمز. تنظیمات. نه
تعداد برنامهها در هر کنترلر ۳۲
تعداد برنامهها در هر برنامه ۶۴
تعداد نمودارها در هر برنامه ۱۲۸
تعداد وظایف به ازای هر کنترلر ۳۲
تعداد زمانهای چرخه مختلف ۳۲
زمان چرخه به ازای هر برنامه کاربردی تا ۱ میلیثانیه
حافظه فلش PROM برای ذخیرهسازی میانافزار ۲ مگابایت
منبع تغذیه ۲۴ ولت DC (۱۹.۲-۳۰ ولت DC)
مصرف برق+24 ولت نوع/حداکثر ۱۸۰/۳۰۰ میلیآمپر
اتلاف برق ۴.۳۲ وات (حداکثر ۷.۲ وات)
ورودی وضعیت منبع تغذیه افزونه بله
باتری پشتیبان داخلی لیتیوم، ۳.۶ ولت
همگامسازی ساعت ۱ میلیثانیه بین کنترلکنندههای AC 800M توسط پروتکل CNCP
صف رویداد در کنترلر به ازای هر کلاینت OPC تا ۳۰۰۰ رویداد
سرعت انتقال AC 800M به سرور OPC ۳۶-۸۶ رویداد در ثانیه، ۱۱۳-۱۴۳ پیام داده در ثانیه
ماژولهای ارتباطی روی گذرگاه CEX ۱
جریان تغذیه روی باس CEX ۲.۴ آمپر
خوشههای ورودی/خروجی روی ماژول باس با پردازنده غیر قرمز. ۱ الکتریکی، ۱ نوری
خوشههای ورودی/خروجی روی ماژول باس با رنگ قرمز. پردازنده نه
ظرفیت ورودی/خروجی روی ماژول باس حداکثر ۲۴ ماژول ورودی/خروجی
نرخ اسکن ماژول باس ۰ تا ۱۰۰ میلیثانیه (زمان واقعی بسته به تعداد ماژولهای ورودی/خروجی)
جریان تغذیه روی باس ماژول الکتریکی ۲۴ ولت: حداکثر ۱.۰ آمپر ۵ ولت: حداکثر ۱.۵ آمپر
