تولید
|
ای بی بی |
|
مدل
|
NTAI06
|
| شماره پ.ن. |
NTAI06
|
|
کاتالوگ
|
ورودی/خروجی S100 |
|
توضیحات
|
واحد خاتمه ورودی آنالوگ
|
| مبدا | سوئد |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
9.65 * 23.62 * 21.84 (سانتی متر) |
| وزن | ۰.۶۳۵ کیلوگرم |
شرح:

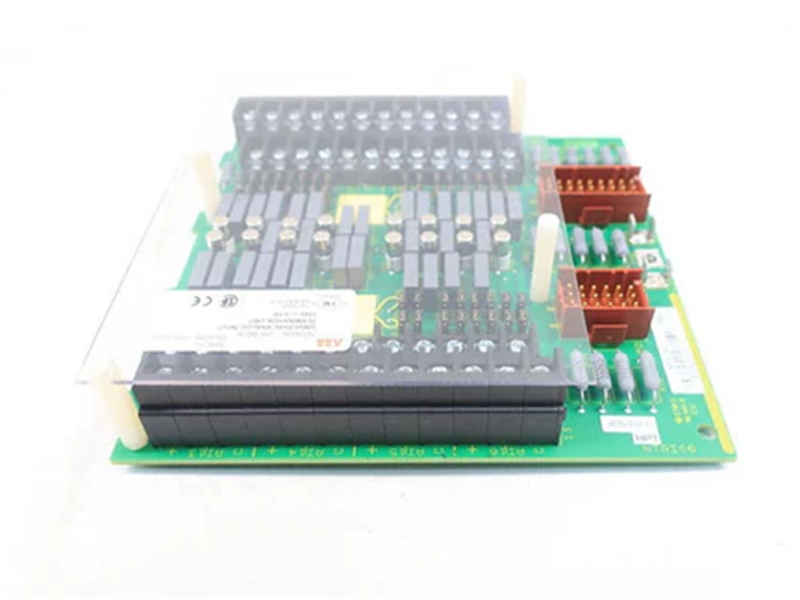

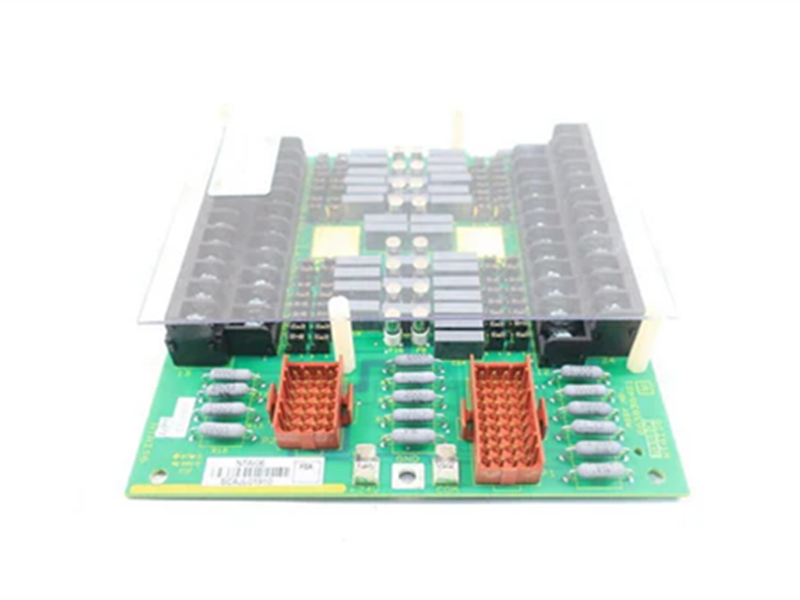

ABB Bailey NTAI06 یک واحد خاتمه ورودی آنالوگ (AIT) است که دارای ماژول 16 کاناله است و برای استفاده با سیستمهای AS و NKAS طراحی شده است. این ماژول، خاتمهای امن و کارآمد برای سیگنالهای ورودی آنالوگ فراهم میکند و اتصال قابل اعتماد و ادغام ساده در پلتفرمهای اتوماسیون ABB را تضمین میکند.
برای ادغام با سیستم کنترل توزیعشده (DCS) Infi 90 مهندسی شده است. این سیستم، سیگنالهای ورودی آنالوگ مختلف را آمادهسازی و ایزوله میکند.
مشخصات:
نام محصول: NTAl06
نوع تعیین: NTAI06Product
نوع: واحد_خاتمه_ماژول
کانالها: ۱۶ ترمینال ورودی آنالوگ
برق مورد نیاز: در صورت استفاده از ورودیهای ۴ تا ۲۰ میلیآمپر متصل به سیستم، به ۲۴ ولت DC+ نیاز است.
نصب: در پنل ترمینال میدانی (NFTP01) نصب میشود.
دمای محیط: 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)
رطوبت نسبی
۵٪ تا ۹۰٪ ± ۵٪ تا ۵۵ درجه سانتیگراد (۱۳۱ درجه فارنهایت) (غیر متراکم)
۵٪ تا ۴۰٪ ± ۵٪ در دمای ۷۰ درجه سانتیگراد (۱۵۸ درجه فارنهایت) (غیر متراکم)
گواهینامه: دارای گواهینامه CSA برای استفاده به عنوان تجهیزات کنترل فرآیند در یک مکان معمولی (غیرخطرناک).
ویژگیها:
- ترمینال ۱۶ کاناله
اتصالات ورودی آنالوگ سازمانیافته و ایمن را فراهم میکند
- فاکتور فرم جمع و جور
ابعاد باریک برای ادغام کارآمد پنل
- ساخت و ساز بادوام
ساخته شده مطابق با استانداردهای ABB برای قابلیت اطمینان طولانی مدت
- سازگاری سیستم
طراحی شده برای سیستمهای ASI و NKAS
- انطباق
مطابق با استانداردهای بینالمللی ماشینآلات الکتریکی تحت کد HS 85371091
- آمادهسازی سیگنال
تقویت، فیلتر و ایزوله کردن سیگنالها برای بهبود دقت و مصونیت در برابر نویز
- کالیبراسیون
کالیبراسیون داخلی دقت و پایداری بالایی را تضمین میکند
- محافظت در برابر نوسانات برق
محافظت در برابر نوسانات و نوسانات الکتریکی
- اتصال به زمین
زمین مناسب برای ایمنی و یکپارچگی سیگنال را فراهم میکند
- نشانگرهای LED
نمایش بصری وضعیت کانال و قدرت آن
- طراحی جمع و جور
موجب صرفه جویی در فضای کابینت های کنترل می شود
لینک دیتاشیت:
ماژول واحد خاتمه ورودی آنالوگ NTAI06 ABB
پی دی اف
برگه اطلاعات
