تولید
|
ای بی بی |
|
مدل
|
LD 800HSE EX
|
| شماره پ.ن. |
3BSE073314R1
|
|
کاتالوگ
|
اس۸۰۰ |
|
توضیحات
|
دستگاه اتصال فیلدباس FOUNDATION
|
| مبدا | سوئد |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
۱۰.۵ *10*3.5 (سانتی متر) |
| وزن | ۰.۴ کیلوگرم |
شرح:
فیلدباس FOUNDATION (FF) یک پروتکل فیلدباس مبتنی بر استانداردهای بین‌المللی است و برای کاربردهایی در صنعت تولید، اتوماسیون فرآیند و اتوماسیون ساختمان‌ها طراحی شده است. دستورالعمل‌های این استاندارد فیلدباس توسط بنیاد فیلدباس منتشر شده است.
FF دو پروفایل ارتباطی H1 و HSE را تعریف می‌کند. پروفایل H1 با نرخ انتقال 31.25 کیلوبیت بر ثانیه، ترجیحاً برای ارتباط مستقیم بین دستگاه‌های میدانی در یک لینک (لینک H1) استفاده می‌شود. پروفایل HSE که مبتنی بر اترنت استاندارد است و معمولاً دارای نرخ انتقال 100 مگابیت بر ثانیه است، قبل از هر چیز به عنوان یک ستون فقرات قدرتمند برای اتصال بین لینک‌های H1 عمل می‌کند. اولین دستگاه‌هایی که در حال حاضر در بازار موجود هستند و از پروفایل HSE پشتیبانی می‌کنند، دستگاه‌های اتصال FF هستند. آنها به عنوان یک دروازه بین دستگاه‌های میدانی در لینک‌های H1 و زیرشبکه HSE عمل می‌کنند.
ویژگی‌ها

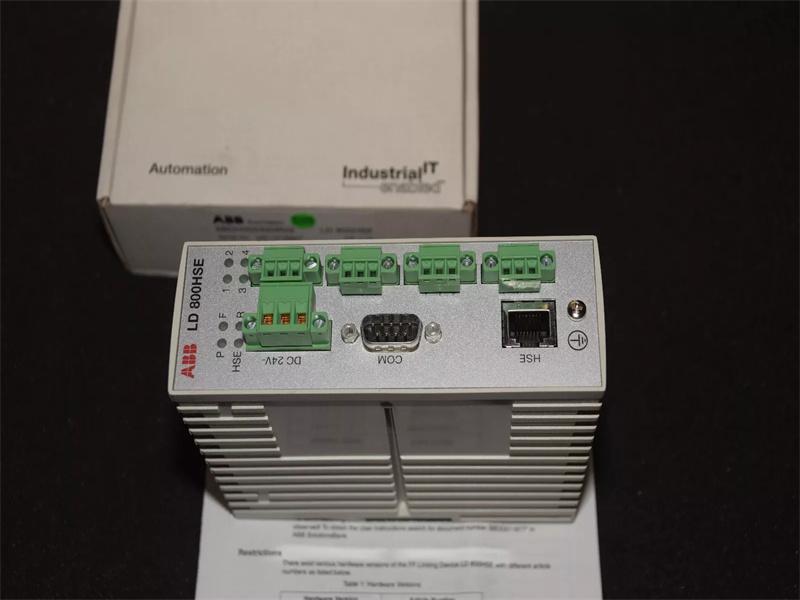

LD 800HSE یک دروازه بین زیرشبکه اترنت پرسرعت FF (FF-HSE) و لینک‌های FF-H1 است. این دستگاه از افزونگی دستگاه پشتیبانی می‌کند.
دستگاه اتصال به عنوان کلاس 42c از پروفایل HSE ثبت شده است، بنابراین عملکردهای زیر را ارائه می‌دهد:
• این دستگاه از حداکثر چهار لینک FF-H1 مجزا با عایق گالوانیکی پشتیبانی می‌کند. در هر یک از این لینک‌ها، دستگاه اتصال به عنوان Link Master و همچنین SM Time Publisher عمل می‌کند.
• شناسایی دستگاه‌های متصل به لینک‌های H1
• پیکربندی دستگاه‌های H1 متصل از طریق مدیریت سیستم و مدیریت شبکه از طریق HSE
• دسترسی به بلوک‌های عملکردی دستگاه‌های H1 متصل از طریق HSE
• انتشار مجدد داده‌های فرآیند بین لینک‌های H1
• انتشار مجدد داده‌های فرآیند از H1 به HSE و برعکس
• توزیع آلارم‌ها و رویدادهای ارسالی توسط دستگاه‌های H1
برای سیستم 800xA SV5.1 به بعد، LD 800HSE از مهندسی چند کاربره پشتیبانی می‌کند. این امکان پیکربندی و راه‌اندازی همزمان را از طریق چندین جلسه موازی فراهم می‌کند:
• پیکربندی و راه‌اندازی: یک لینک H1 امکان پیکربندی و راه‌اندازی را برای یک کلاینت از Fieldbus Builder FOUNDATION Fieldbus فراهم می‌کند. این کار را می‌توان با هر تعداد کلاینتی که لینک‌های H1 در هر زیرشبکه موجود است، انجام داد.
• پارامتربندی: تعداد نامحدودی از کاربران در اینجا امکان دسترسی شبه موازی به پارامترهای تک بلوک را فراهم می‌کنند. در همه شرایط، LD 800HSE پیکربندی و وضعیت عملیاتی ثابتی را بدون محدودیت در وضعیت افزونگی خود تضمین می‌کند.
