تولید
|
جنرال الکتریک |
|
مدل
|
IS420UCSBS1A |
| شماره پ.ن. | IS420UCSBS1A |
|
کاتالوگ
|
مارک ویس
|
|
توضیحات
|
کنترل کننده
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
24 * 16 * 8 (سانتی متر)
|
| وزن | ۰.۸ کیلوگرم |
شرح:
کنترل‌کننده IS420UCSBS1A توسط جنرال الکتریک به عنوان بخشی از سیستم ایمنی کنترل Mark VIeS طراحی شده است. این کنترل‌کننده با عنوان کنترل‌کننده ایمنی Mark VIeS شناخته می‌شود و مکان‌های خاصی برای نصب آن وجود دارد؛ محل نصب استاندارد این کنترل‌کننده، نصب روی صفحه پنل است. این کنترل‌کننده را می‌توان در کلاس یک، ناحیه دو، گروه IIC با گواهینامه UL E207685 نصب کرد. این تنها مکان برای این کنترل‌کننده نیست و سایر مکان‌ها و گواهینامه‌ها را می‌توان در دفترچه راهنمای GEH-6725 Mark VIe و Mark VIeS Controls Equipment HazLoc در صفحه 112 یافت. سری Mark VIeS که این دستگاه برد کنترل‌کننده ایمنی IS420UCSBS1A به آن تعلق دارد، همانطور که احتمالاً بر اساس نام سری کامل آن که در بالا ذکر شده است، حدس زده‌اید، مجموعه‌ای از کاربردهای خاص را در سیستم‌های کنترل یا مدیریت مجموعه‌های مختلف درایو خودکار توربین گازی، بخار و حتی بادی سازگار با جنرال الکتریک دارد. این موضوع از آن جهت حائز اهمیت است که کاربردهای احتمالی سری Mark VIeS را می‌توان بسیار گسترده‌تر از سری قبلی Mark V دانست، چرا که سری Mark V تنها کاربردهای احتمالی توربین‌های گازی و بخار را داشت.
نکات و مشخصات سخت‌افزاری
کنترلر IS420UCSBS1A مشابه کنترلر UCSC است و برخی از ویژگی‌ها و عملکردهای مشابه را دارد؛ برخی از ویژگی‌های موجود در کنترلر UCSB عبارتند از عدم نیاز به تنظیمات جامپر، حافظه فلش که می‌تواند به راحتی کاربر به‌روزرسانی شود و عدم وجود فن. این کنترلر قابلیت ارتباط با ماژول‌های ورودی/خروجی از طریق شبکه‌های ورودی-خروجی داخلی را دارد. قبل از پیکربندی کنترلر IS420UCSBS1A، اطمینان حاصل کنید که کنترلر به درستی با افزونگی صحیح به سیستم اضافه شده است، کابل‌کشی و سخت‌افزار شبکه سیستم کنترل به درستی متصل شده‌اند و تمام تجهیزات موجود در سیستم با موفقیت روشن شده‌اند. اگرچه این کنترلر شبیه کنترلر UCSC است، اما از نظر تناسب، شکل و عملکرد نیز با کنترلر IS420UCSBS1ABB یکسان است. با این حال، قبل از هرگونه انتخاب خرید منحصر به فرد در مورد محصول IS420UCSBS1A Safety Controller Board، توجه به این نکته ضروری است که مشخصات عملکرد و ابعاد اصلاح‌شده پایه آن، تقریباً به طور قطع از طریق اتخاذ یک جدول اصلاح محصول سه‌گانه کامل، شامل دو اصلاح محصول کاربردی و یک اصلاح پیکربندی هنری، تغییر یافته است.
- این ماژول برای حلقه‌های ایمنی عملکردی جهت دستیابی به قابلیت‌های SIL 2 و 3 استفاده می‌شود. این ماژول یک کنترلر GE است که برای سیستم‌های Mark VIe و Mark VIeS ساخته شده است.
- IS420UCSBS1A یک ماژول کنترل‌کننده ایمنی برای Mark VIeS است. این ماژول برای استفاده در محیط‌های خطرناک تأیید شده است، اگرچه چنین استفاده‌ای ممکن است الزامات نصب خاص و غیرمعمولی را ایجاب کند.
- این ماژول از یک پردازنده Intel EP80579 با فرکانس 600 مگاهرتز بهره می‌برد.
- منبع تغذیه این کنترلر دارای ولتاژ اسمی ۲۸.۰ ولت DC (حداقل ۲۷.۴ ولت DC، حداکثر ۲۸.۶ ولت DC) است. این کنترلر می‌تواند در محیط خود دمایی از -۳۰ تا +۶۵ درجه سانتیگراد را تحمل کند.
- برای حلقه‌های ایمنی عملکردی، معمولاً از این ماژول استفاده می‌شود. این ماژول‌ها برای برآورده کردن الزامات SIL2 و SIL3 طراحی شده‌اند. کنترل‌کننده‌هایی مانند IS420UCSBS1A با سخت‌افزار و نرم‌افزار کنترلی ساخته شده‌اند که گواهینامه IEC 61508 را برآورده می‌کنند و از برنامه‌نویسی مبتنی بر ایمنی استفاده می‌کنند.
- سیستم عامل QNX Neutrino یک سیستم عامل چندوظیفه‌ای بلادرنگ برای این کنترلر UCSB است. IS420UCSBS1A یک ماژول کامپیوتری مستقل است. برخلاف کنترلرهای استاندارد، این ماژول دارای صفحه پشتی نیست. این واحد مستقل است و منبع تغذیه مخصوص به خود را دارد. باتری وجود ندارد و نیازی به تنظیمات جامپر نیست.

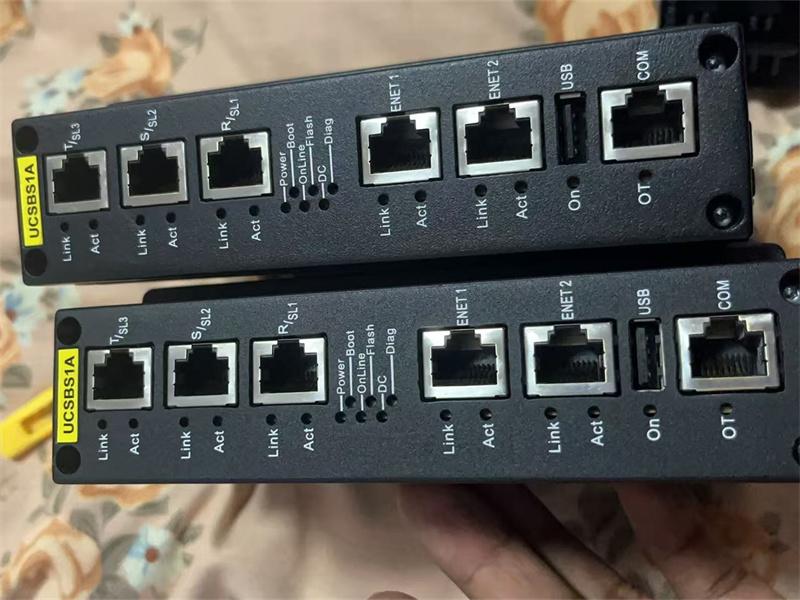

- کنترل‌کننده‌های UCSB کامپیوترهای مستقلی هستند که کد برنامه را اجرا می‌کنند. کنترل‌کننده در یک پنل نصب می‌شود و از طریق رابط‌های شبکه ورودی/خروجی (IONet) روی برد با بسته‌های ورودی/خروجی ارتباط برقرار می‌کند. IONet یک اترنت اختصاصی است که فقط از ماژول‌ها و کنترل‌کننده‌های ورودی/خروجی Mark controls پشتیبانی می‌کند. سیستم عامل (OS) کنترل‌کننده QNX Neutrino است، یک سیستم عامل چندوظیفه‌ای بلادرنگ که برای کاربردهای صنعتی با سرعت و قابلیت اطمینان بالا طراحی شده است.
- برخلاف کنترلرهای سنتی که ورودی/خروجی (I/O) در یک صفحه پشتی قرار دارد، کنترلر UCSB هیچ ورودی برنامه‌ای را که در صورت خاموش شدن کنترلر برای تعمیر و نگهداری از دست برود، میزبانی نمی‌کند. کنترلر ایمنی Mark VIeS UCSBS1A و ماژول‌های ورودی/خروجی ایمنی برای حلقه‌های ایمنی عملکردی جهت دستیابی به قابلیت‌های SIL 2 و 3 استفاده می‌شوند.
- تجهیزات ایمنی Mark VIeS توسط اپراتورهایی که در کاربردهای سیستم ابزار دقیق ایمنی (SIS) آگاه هستند، برای کاهش ریسک در عملکردهای ایمنی حیاتی استفاده می‌شوند. کنترل‌کننده‌های ایمنی و ماژول‌های ورودی/خروجی توزیع‌شده به‌طور خاص برای استفاده در کنترل ایمنی برنامه‌ریزی شده‌اند.
سوالات متداول:
۱. IS420UCSBS1A چیست؟
IS420UCSBS1A یک ماژول کنترل‌کننده UCSB است و به عنوان یک کنترل‌کننده ایمنی عمل می‌کند.
۲. ولتاژ نامی IS420UCSBS1A چقدر است؟
منبع تغذیه این کنترلر دارای ولتاژ اسمی 28.0 ولت DC است.
۳. کدام پردازنده اینتل روی IS420UCSBS1A استفاده شده است؟
این دستگاه از پردازنده‌ی مرکزی Intel EP80579 با فرکانس ۶۰۰ مگاهرتز بهره می‌برد.
