تولید
|
جنرال الکتریک |
|
مدل
|
IS200SRLYH2AAA |
| شماره پ.ن. |
IS200SRLYH2AAA
|
|
کاتالوگ
|
مارک ششم
|
|
توضیحات
|
برد رله سیمپلکس تی بی
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۰ * ۶ * ۲ (سانتی متر)
|
| وزن | ۰.۲ کیلوگرم |
شرح:

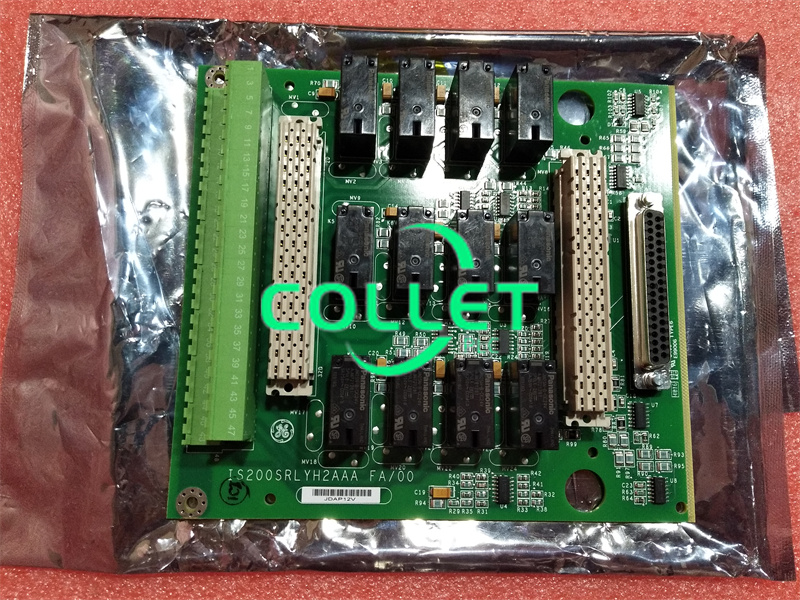

IS200SRLYH2A یک برد ترمینال خروجی رله سیمپلکس است که توسط جنرال الکتریک به عنوان بخشی از سری Mark VIe مورد استفاده در سیستم‌های کنترل توربین توزیع‌شده GE تولید و طراحی شده است. برد ترمینال خروجی رله سیمپلکس (SRLY) یک برد ترمینال نوع S سیمپلکس است که یک بسته ورودی/خروجی PDOA/YDOA را می‌پذیرد و ۴۸ ترمینال مشتری برای ۱۲ مدار خروجی رله از نوع C ارائه می‌دهد. ابعاد فیزیکی، محل قرارگیری ترمینال‌های مشتری و نصب بسته ورودی/خروجی SRLY مشابه سایر بردهای ترمینال نوع S است. یک بسته ورودی/خروجی PDOA یا YDOA متصل، بالاترین جزء خواهد بود که امکان انباشت دوگانه بردهای ترمینال را فراهم می‌کند. هر رله در SRLY، PDOA و YDOA را با استفاده از یک جفت کنتاکت ایزوله، در موقعیت خود تغذیه می‌کند.
نصب:
یک ورق فلزی حامل با SRLY و یک عایق پلاستیکی نصب شده روی آن، با پیچ به کابینت متصل می‌شود. بردهای آپشن را می‌توان به SRLYH2A یا SRLYS2A وصل کرد و توسط نیروی کانکتورها در جای خود نگه داشت. هدف هر نقطه ترمینال در رابطه با وجود یک برد آپشن در جدول زیر شرح داده شده است.
سوالات متداول:
۱. ولتاژ ورودی IS200STURH2A چقدر است؟
ورودی: ۲۸ ولت، حداکثر ۰.۲۴ آمپر
RTD: 0 تا 4.2 ولت DC، 10 میلی آمپر DC.
۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.
لینک دیتاشیت:
برگه اطلاعات فنی PDF برد رله سیمپلکس TB مدل IS200SRLYH2AAA GE
