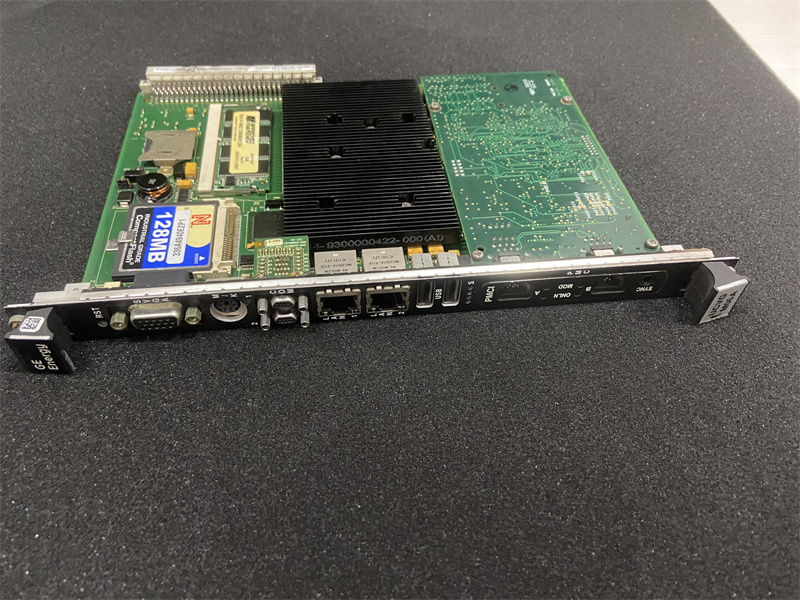

کارت کنترل پردازنده IS415UCVGH1A GE IS215UCVGM06A MKVI، VME

شرح:

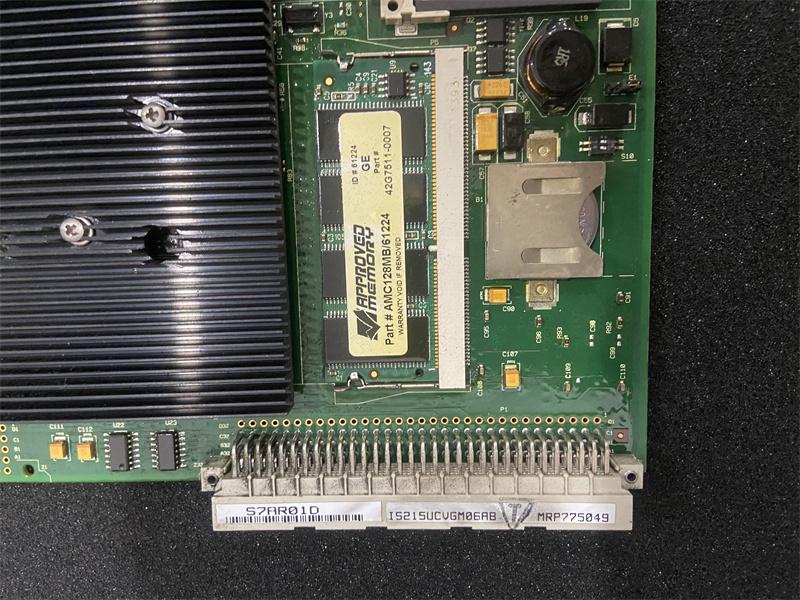

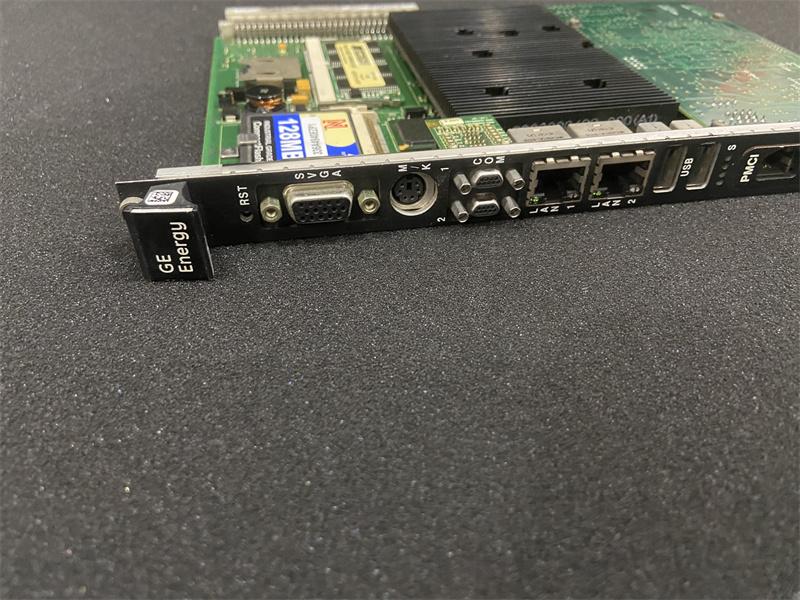

UCVG یک برد تک اسلاته است که از پردازنده Intel® Ultra Low Voltage Celeron™ 650 MHz با 128 مگابایت حافظه فلش و 128 مگابایت SDRAM استفاده می‌کند. دو پورت اترنت 10BaseT/100BaseTX (رابط RJ-45) اتصال را فراهم می‌کنند. پورت اترنت اول امکان اتصال به UDH را برای پیکربندی و ارتباط نظیر به نظیر فراهم می‌کند.

پورت اترنت دوم برای استفاده در یک زیرشبکه منطقی IP جداگانه است و می‌تواند برای Modbus یا شبکه خصوصی Ethernet Global Data (EGD) استفاده شود. این پورت اترنت از طریق جعبه ابزار پیکربندی می‌شود. کنترلر هر بار که رک روشن می‌شود، پیکربندی جعبه ابزار خود را با سخت‌افزار موجود اعتبارسنجی می‌کند.

توجه: یک آدرس زیرشبکه جداگانه به کنترلر اجازه می‌دهد تا یک پورت اترنت را به طور منحصر به فرد شناسایی کند. آدرس‌های زیرشبکه IP از مدیر شبکه اترنت دریافت می‌شوند (برای مثال، ۱۹۲.۱۶۸.۱.۰، ۱۹۲.۱۶۸.۲.۰).

ویژگی‌ها:

• عملیات و پیکربندی آسان

این پنل یک رابط کاربری بصری و منوهای کاربرپسند ارائه می‌دهد که به کاربران امکان می‌دهد به راحتی درایو را پیکربندی و کنترل کنند.

• کنترل بلادرنگ

پردازش و کنترل داده‌ها را در زمان واقعی فراهم می‌کند تا الزامات سختگیرانه اتوماسیون صنعتی را برآورده سازد.

• ایمنی و قابلیت اطمینان

مجهز به عملکردهای حفاظتی مانند اضافه جریان، اضافه ولتاژ و کاهش ولتاژ، عملکرد ایمن موتور را تضمین کرده و از بروز حوادث جلوگیری می‌کند.

• مقیاس‌پذیری

از انواع ماژول‌های توسعه و کارت‌های تابع برای عملکرد و مقیاس‌پذیری پیشرفته‌تر پشتیبانی می‌کند.

• ارتباطات یکپارچه

ادغام یکپارچه با سایر اجزای Mark Vl را تسهیل می‌کند و تبادل داده کارآمد و هماهنگی سیستم را امکان‌پذیر می‌سازد.

• دسترسی بالا

این سیستم که برای پشتیبانی از فرآیندهای حیاتی طراحی شده است، قابلیت اطمینان سیستم را حتی تحت بارهای سنگین تضمین می‌کند.
مشخصات:
مشخصات:
شماره قطعه: IS415UCVGH1A
نوع محصول: برد کنترلر
سری: مارک ششم
تعداد کانال‌ها: ۶

منبع تغذیه: 200-250 ولت متناوب
دمای عملیاتی: 0 تا 70 درجه سانتیگراد
سیستم عامل: QNX
ریزپردازنده: اینتل سلرون با ولتاژ بسیار پایین ۶۵۰ مگاهرتز
حافظه: ۱۲۸ مگابایت SDRAM
سوالات متداول:
۱. کدام سه پورت ارتباطی، اپراتورها را به رابط‌های مهندسی متصل می‌کنند؟
-اتصالات اترنت به UDH برای HMI و سایر ارتباطات تجهیزات کنترلی.
اتصال راه‌اندازی RS-232C از طریق پورت COM1.
اتصال RS-232C برای ارتباط مبتنی بر پورت COM2 با سیستم‌های کنترل توزیع‌شده (DCS).

۲. این نوع پوشش PCB تطبیقی IS415UCVHH1A شامل چه مواردی می‌شود؟

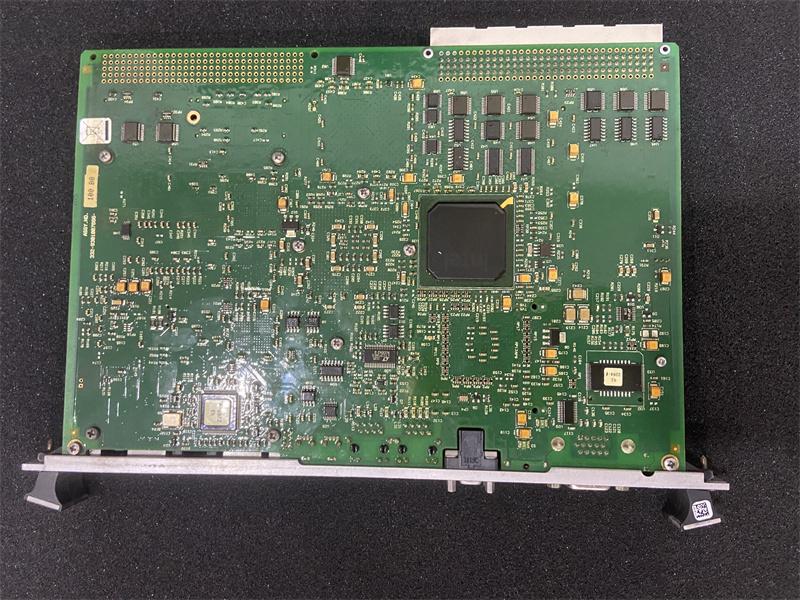

این پوشش PCB با سبک IS415UCVGH1A، یک لایه نازک از محافظت اساسی در برابر سایش و پارگی روزانه است که کل برد مدار پایه این محصول IS415UCVGH1A را در یک لایه عایق نازک می‌پوشاند.

۳. محصولات مرتبط با آن کدامند؟ IS215VPROH2B؟

IS215UCVGM06A/ IS415UCVGH1A

لینک دیتاشیت:

کارت کنترل پردازنده IS415UCVGH1A GE MKVI، VME پی دی اف برگه اطلاعات
