تولید
|
جنرال الکتریک |
|
مدل
|
IS200TPROH1CAA |
| شماره پ.ن. |
IS200TPROH1CAA
|
|
کاتالوگ
|
مارک وی
|
|
توضیحات
|
صفحه حفاظت توربین
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
38 * 28 * 5 (سانتی متر)
|
| وزن | ۱.۳ کیلوگرم |
شرح:

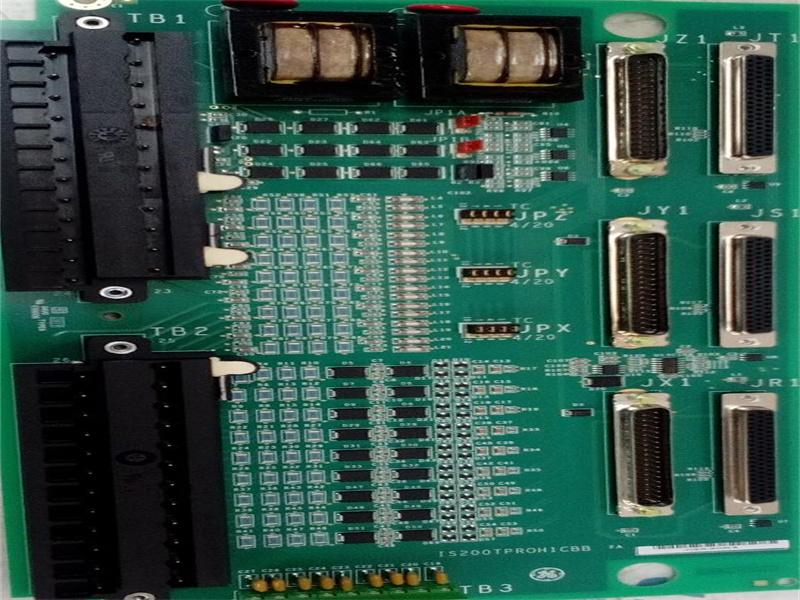

IS200TPROH1C یک برد حفاظت توربین است که توسط GE توسعه داده شده است. این برد بخشی از سیستم کنترل Mark VIe است، که در آن سیستم‌های TPRO و VPRO بخش جدایی‌ناپذیر معماری کنترل توربین را تشکیل می‌دهند و نقش‌های حیاتی در تضمین ایمنی عملیاتی ایفا می‌کنند. این بخش به تشریح عملکردها و مسئولیت‌های آنها در سیستم می‌پردازد. این برد به طور مستقل عمل می‌کند تا سیگنال‌های ضروری را برای حفاظت در برابر سرعت بیش از حد اضطراری و همگام‌سازی ارائه دهد.
حفاظت توربین پشتیبان PPRO و YPRO
ماژول‌ها
ترکیب‌های بسته ورودی/خروجی و برد ترمینال زیر برای استفاده در مکان‌های خطرناک تأیید شده‌اند:
• بسته ورودی/خروجی محافظ توربین پشتیبان Mark VIe مدل IS220PPROH1A
با بردهای ترمینال (لوازم جانبی) IS200SPROH1A، IS200SPROH2A، IS200TPROH1C، IS200TPROH2C،
IS200TREAH1A، IS200TREAH3A
• بسته ورودی/خروجی محافظ توربین پشتیبان Mark VIe مدل IS220PPROS1B
با بردهای ترمینال (لوازم جانبی) IS200SPROH1A، IS200SPROH2A، IS200TPROH1C، IS200TPROH2C،
IS200TPROS1C، IS200TPROS2C، IS200TREAH1A، IS200TREAH3A
• بسته ورودی/خروجی محافظ توربین پشتیبان Mark VIeS مدل IS220YPROS1A
به همراه بردهای ترمینال (لوازم جانبی) IS200SPROS1A، IS200TPROS1C، IS200TPROS2C، IS200TREAS1A
ویژگی‌ها:
- مروری بر سیستم VPRO: VPRO که شامل سه برد اضافی است، به عنوان مکانیزم کنترل اصلی برای عملکرد قطع اضطراری عمل می‌کند. این سیستم عملکرد سلونوئیدهای قطع را از طریق ترمینال‌های TREx هماهنگ می‌کند و پاسخ سریع را در شرایط بحرانی تضمین می‌کند. این زیربخش به معرفی عملکردها و پیکربندی سیستم VPRO می‌پردازد.
- پیکربندی سیستم حفاظتی: سیستم حفاظتی، متشکل از سه برد اضافی، به صورت مستقل در یک ماژول جداگانه از سیستم کنترل توربین عمل می‌کند. این زیربخش، چیدمان و اتصالات بردها با سلونوئیدهای قطع از طریق ترمینال‌های TREx را شرح می‌دهد و بر افزونگی و قابلیت اطمینان تأکید می‌کند.
- نقش ترمینال‌های TREx: ترمینال‌های TREx، شامل TREG، TREL و TRES، کنترل سلونوئیدهای قطع را در سیستم حفاظتی تسهیل می‌کنند. این زیربخش، عملکردها و اتصالات ترمینال‌های TREx را توضیح می‌دهد و نقش آنها را در تضمین ایمنی و یکپارچگی عملیات توربین برجسته می‌کند.
- عملکرد قطع اضطراری VPRO: این بخش نقش حیاتی ارائه عملکرد قطع اضطراری را بر عهده دارد و پاسخ سریع در شرایط اضطراری را تضمین می‌کند. این زیربخش، عملکرد VPRO را در هماهنگی سلونوئیدهای قطع و اجرای حفاظت در برابر سرعت بیش از حد اضطراری و عملکردهای توقف، به تفصیل شرح می‌دهد.
- کنترل سلونوئیدهای قطع: حداکثر سه سلونوئید قطع را می‌توان بین ترمینال‌های TREx و TRPx متصل کرد. این زیربخش، پیکربندی و عملکرد سلونوئیدهای قطع را با تأکید بر نقش ترمینال‌های TREx و TRPx در تأمین ولتاژ لازم برای عملکرد آنها توضیح می‌دهد.
- مکانیزم رأی‌گیری و کنترل رله: VPRO عملکرد سلونوئیدهای قطع را از طریق یک مکانیزم رأی‌گیری پیچیده، با استفاده از ۱۲ رله روی برد TREG کنترل می‌کند. این زیربخش فرآیند رأی‌گیری و کنترل رله را شرح می‌دهد و افزونگی و قابلیت اطمینان را در عملکردهای قطع اضطراری تضمین می‌کند.
- امکانات توسعه: این سیستم امکان توسعه با ادغام یک برد TREG دوم را فراهم می‌کند که می‌تواند از VPRO تا J4 هدایت شود. این زیربخش، پتانسیل توسعه سیستم و ادغام اجزای اضافی را برای افزایش کارایی و افزونگی بررسی می‌کند.
نصب:
- سیم‌کشی ترانسفورماتورهای پتانسیل ژنراتور و باس، ورودی‌های آنالوگ و ترموکوپل‌ها: با سیم‌کشی ترانسفورماتورهای پتانسیل ژنراتور و باس، ورودی‌های آنالوگ و ترموکوپل‌ها به اولین بلوک ترمینال روی برد TPRO شروع کنید. این مرحله برای ادغام حسگرها و ورودی‌های ضروری در سیستم، که امکان نظارت و کنترل دقیق پارامترهای ژنراتور و باس را فراهم می‌کند، بسیار مهم است.
- اتصال پیکاپ‌های سرعت مغناطیسی: در مرحله بعد، پیکاپ‌های سرعت مغناطیسی را به بلوک ترمینال دوم روی برد TPRO وصل کنید. این پیکاپ‌ها نقش مهمی در اندازه‌گیری سرعت ماشین‌آلات دوار دارند و بازخورد حیاتی را برای اهداف نظارت و کنترل فراهم می‌کنند.
- پیکربندی ورودی‌های آنالوگ: جامپرهای JP1A و JP1B را تنظیم کنید تا ورودی‌های آنالوگ را مطابق با نیازهای سیستم پیکربندی کنید. این جامپرها امکان انتخاب ورودی ۴-۲۰ میلی‌آمپر یا ولتاژ را در اولین ورودی از سه ورودی آنالوگ فراهم می‌کنند و انعطاف‌پذیری را در ادغام حسگرها و پردازش سیگنال فراهم می‌کنند.
- تأیید و آزمایش: پس از اتمام سیم‌کشی و پیکربندی، تأیید و آزمایش کامل سیستم TPRO را انجام دهید. اتصالات مناسب، یکپارچگی سیگنال و عملکرد حسگرها و ورودی‌ها را بررسی کنید. این مرحله تضمین می‌کند که سیستم طبق برنامه عمل می‌کند و الزامات عملکرد را برآورده می‌کند.
- ادغام با سیستم کنترل: سیستم TPRO را با معماری کنترل کلی ادغام کنید و ارتباط و قابلیت همکاری یکپارچه با سایر اجزای سیستم را تضمین کنید. این ممکن است شامل اتصال به پنل‌های کنترل، سیستم‌های جمع‌آوری داده یا SCADA باشد.
- راه‌اندازی و کالیبراسیون: سیستم TPRO را با کالیبره کردن حسگرها، تنظیم پارامترهای عملیاتی و پیکربندی آستانه‌های هشدار راه‌اندازی کنید. آزمایش‌های دقیقی را تحت شرایط عملیاتی مختلف انجام دهید تا عملکرد و قابلیت اطمینان سیستم را تأیید کنید.
عملیات:
- تأمین سیگنال‌های سرعت: وظیفه حیاتی تأمین سیگنال‌های سرعت به سیستم VPRO برای حفاظت اضطراری توربین در برابر سرعت بیش از حد (EOS) را بر عهده دارد. این سیگنال‌ها برای تشخیص و واکنش به شرایط بالقوه خطرناک سرعت بیش از حد، و تضمین ایمنی عملیات توربین، حیاتی هستند.
- ارائه سیگنال‌های ژنراتور: علاوه بر سیگنال‌های سرعت، سیگنال‌های ژنراتور را برای حفاظت از بررسی همگام‌سازی پشتیبان فراهم می‌کند. این سیگنال‌ها امکان تشخیص خطاهای همگام‌سازی را فراهم می‌کنند و تضمین می‌کنند که توربین برای عملکرد پایدار و کارآمد، همگام با شبکه یا سایر منابع قدرت باقی می‌ماند.
- مدیریت ورودی‌های آنالوگ: TPRO مجهز به سه ورودی جریان آنالوگ است که اهداف نظارتی و حفاظتی مختلفی را ارائه می‌دهند. این ورودی‌ها برای وظایفی مانند نظارت بر دمای بیش از حد اگزوز در توربین‌های گازی، ارائه داده‌های حیاتی برای تشخیص زودهنگام و پیشگیری از مشکلات گرمای بیش از حد استفاده می‌شوند.
- مدیریت ورودی‌های ترموکوپل: این سیستم همچنین دارای نه ورودی ترموکوپل است که عمدتاً به حفاظت در برابر دمای بیش از حد اگزوز در توربین‌های گازی اختصاص داده شده است. این ورودی‌ها امکان نظارت دقیق بر سطوح دما را فراهم می‌کنند و در صورت بروز ناهنجاری‌های دمایی، امکان مداخله سریع برای جلوگیری از آسیب احتمالی به توربین را فراهم می‌کنند.
- تنظیمات منبع تغذیه: VPRO برق 28 ولت DC را برای TPRO تأمین می‌کند تا سه فرستنده ورودی آنالوگ را تغذیه کند. این امر عملکرد مداوم زیرسیستم ورودی آنالوگ را تضمین می‌کند و امکان نظارت دقیق و قابل اعتماد بر پارامترهای حیاتی را فراهم می‌آورد.
- همکاری با VPRO: TPRO و VPRO به طور همزمان برای تضمین حفاظت و کنترل جامع سیستم توربین کار می‌کنند. در حالی که TPRO سیگنال‌ها و ورودی‌های حیاتی را تأمین می‌کند، VPRO عملکردهای ضروری برق و هماهنگی را فراهم می‌کند و ادغام و عملکرد یکپارچه سیستم حفاظتی را تضمین می‌کند.
لینک دیتاشیت:
برگه اطلاعات فنی PDF مربوط به مجموعه IS230TPROH1C GE MKVIe، قطعه TRIP/Protection
