تولید |
جنرال الکتریک |
|
مدل |
IS220PDIOH1B |
| شماره پ.ن. |
IS230TDBTH2A |
|
کاتالوگ |
MKVIe |
|
توضیحات |
بسته ورودی/خروجی PDIO
|
| مبدا | ایالات متحده آمریکا؛ چین |
| کد HS |
۸۵۳۸۹۰۹۱ |
| ابعاد |
۱۲.۱ * ۸.۲۶ * ۴.۱۹ (سانتیمتر) |
| وزن | ۰.۶ کیلوگرم |

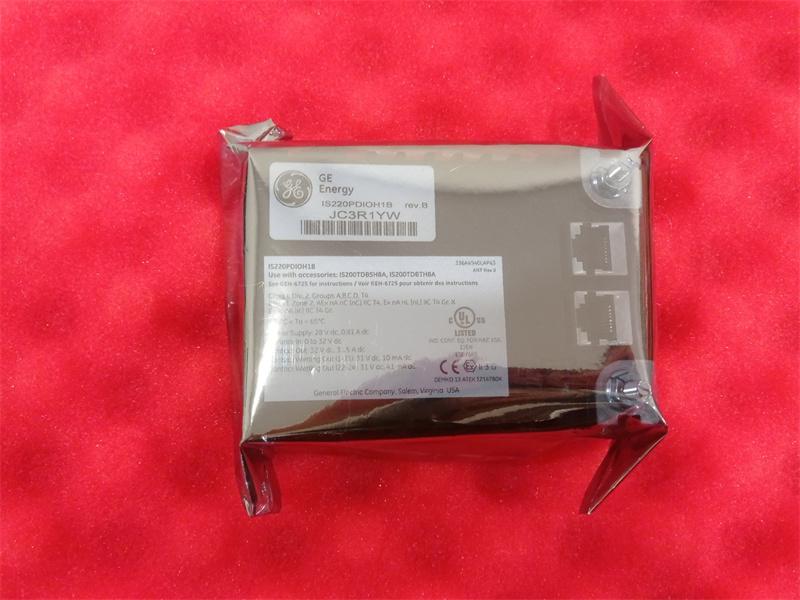

شرح:

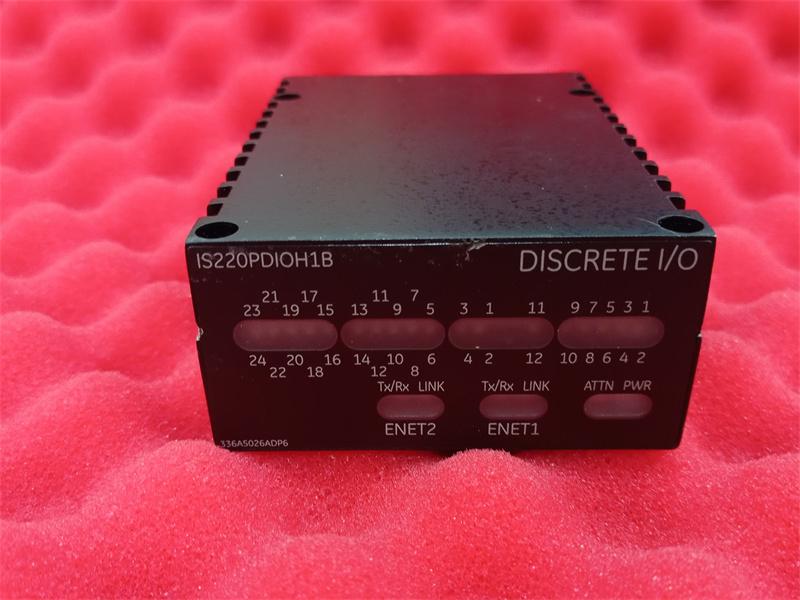

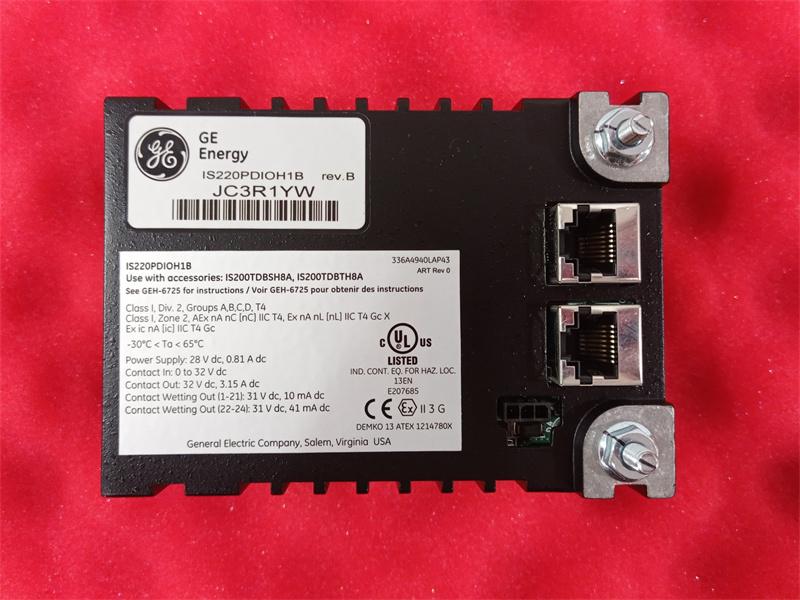

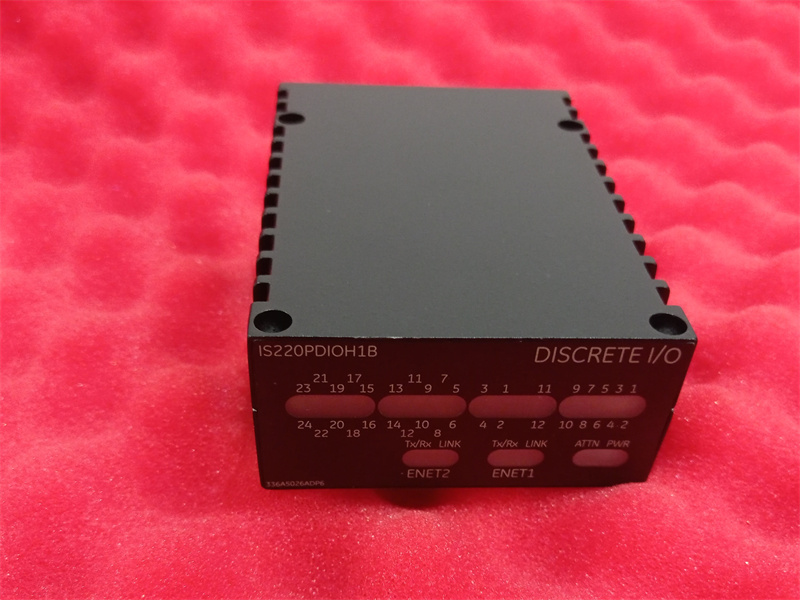

بسته ورودی/خروجی گسسته (PDIO) رابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و یک برد ترمینال ورودی/خروجی گسسته را فراهم میکند. این بسته شامل یک برد پردازنده مشترک برای همه بستههای ورودی/خروجی توزیعشده Mark* VIe و یک برد جمعآوری مختص به عملکرد ورودی/خروجی گسسته است. این بسته تا 24 ورودی کنتاکت را میپذیرد، تا 12 خروجی رله را کنترل میکند و سیگنالهای بازخورد مخصوص برد ترمینال را دریافت میکند. برد ترمینال مرتبط، قابلیت ولتاژ PDIO را تعیین میکند. ورودی سیستم به بسته از طریق کانکتورهای اترنت دوگانه RJ45 و یک ورودی برق سه پین است. ورودی/خروجی سیگنال گسسته از طریق یک کانکتور DC-62 است که مستقیماً به کانکتور برد ترمینال مرتبط متصل میشود. تشخیص بصری از طریق LEDهای نشانگر ارائه میشود.
PDIO معادل عملکردی یک بسته ورودی/خروجی PDIA و PDOA است که در یک مجموعه واحد ترکیب شدهاند. برای کاربردهای سیمپلکس، روی یک برد ترمینال TDBS قرار میگیرد که معادل یک برد ترمینال رله SRLY همراه با یک برد ترمینال ورودی کنتاکت STCI است. برای کاربردهای TMR، روی یک برد ترمینال TDBT قرار میگیرد که با گزینه WROB، معادل یک برد ترمینال همراه با یک برد ترمینال ورودی کنتاکت TBCI را فراهم میکند.
برای نصب بسته PDIO
۱. برد ترمینال مورد نظر را محکم نصب کنید.
۲. بسته ورودی/خروجی PDIO را مستقیماً به کانکتورهای برد ترمینال وصل کنید.
۳. بستهها را با استفاده از میخهای رزوهدار مجاور پورتهای اترنت، به صورت مکانیکی محکم کنید. میخها در یک براکت نصب مخصوص نوع برد ترمینال قرار میگیرند. محل براکت باید طوری تنظیم شود که هیچ نیروی قائمهای به کانکتور پین DC-62 بین بسته و برد ترمینال وارد نشود. این تنظیم فقط باید یک بار در طول عمر محصول انجام شود.
توجه داشته باشید که PDIO مستقیماً روی برد ترمینال Mark VIe نصب میشود. بردهای ترمینال سیمپلکس دارای یک کانکتور DC-62 پین هستند که PDIO را دریافت میکند. بردهای ترمینال با قابلیت TMR دارای سه کانکتور DC-62 پین هستند که یکی برای عملکرد سیمپلکس، دو تا برای عملکرد دوگانه و سه تا برای عملکرد TMR استفاده میشود. PDIO مستقیماً از همه این اتصالات پشتیبانی میکند.
۴. بسته به پیکربندی سیستم، یک یا دو کابل اترنت را وصل کنید. بسته از طریق هر یک از پورتها کار خواهد کرد. در صورت استفاده از اتصالات دوگانه، روش استاندارد اتصال ENET1 به شبکه مرتبط با کنترلر R است.
۵. با وصل کردن کانکتور کناری پک، برق را به پک وصل کنید. لازم نیست قبل از وصل کردن کابل، برق را از آن جدا کنید زیرا پک ورودی/خروجی دارای قابلیت شروع نرم ذاتی است که جریان ورودی را در زمان اعمال برق کنترل میکند.
۶. در صورت لزوم، از برنامه ToolboxST* برای پیکربندی بسته ورودی/خروجی استفاده کنید. همچنین به بخش پیکربندی مجدد خودکار مراجعه کنید.
عملیات
عملکرد و تنظیمات سیگنال روی برد مشابه TBCI هستند، آنها برای تحریک 24، 48 و 125 ولت dc مقیاسبندی شدهاند. محدوده تحریک ورودی به ترتیب 16 تا 32 ولت dc، 32 تا 64 ولت dc و 100 تا 145 ولت dc است. ولتاژ آستانه 50٪ ولتاژ تحریک است. مدارهای حسگر تماسی در شکل نشان داده شدهاند.
جریانهای ورودی کنتاکتها در ۲۱ مدار اول به ۲.۵ میلیآمپر و در مدارهای ۲۲ تا ۲۴ به ۱۰ میلیآمپر محدود شدهاند. جریان منبع تغذیه ۲۴ ولت DC با استفاده از فیوزهای پلیمری با ضریب دمایی مثبت که قابل تنظیم مجدد هستند، به ۰.۵ آمپر محدود شده است.
فیلترها نویز فرکانس بالا را کاهش میدهند و موجهای ولتاژ را در هر ورودی نزدیک نقطه ورود سیگنال سرکوب میکنند. سیگنالهای ولتاژ ورودی گسسته به پردازنده ورودی/خروجی میروند که آنها را از طریق ایزولاتورهای نوری عبور میدهد، به سیگنالهای دیجیتال تبدیل میکند و به کنترلکننده منتقل میکند.
سوالات متداول:
۱. چیست؟IS230TDBTH2A?
این ورودی گسسته MKVIe است که توسط جنرال الکتریک (GE) توسعه داده شده است.
۲. تعداد کانالهای IS220PDIOH1B چقدر است؟ مدل؟
۲۴ عدد کنتاکت DI و ۱۲ عدد کنتاکت DO از نوع Form C
3. نحوه نصب بسته PAIC IS220PDIOH1B?
مستقیماً یک بسته ورودی/خروجی PDIO برای سیمپلکس یا سه بسته ورودی/خروجی PAIC برای TMR را به کانکتورهای برد ترمینال وصل کنید
لینک دیتاشیت:
بسته ورودی/خروجی IS220PDIOH1B GE MKVIe PDIO IS230TDBTH2A پی دی افبرگه اطلاعات
