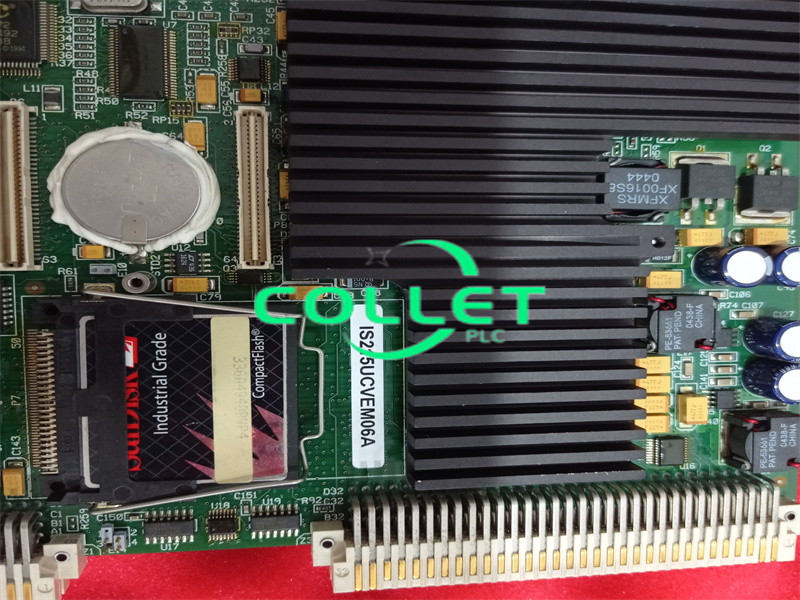

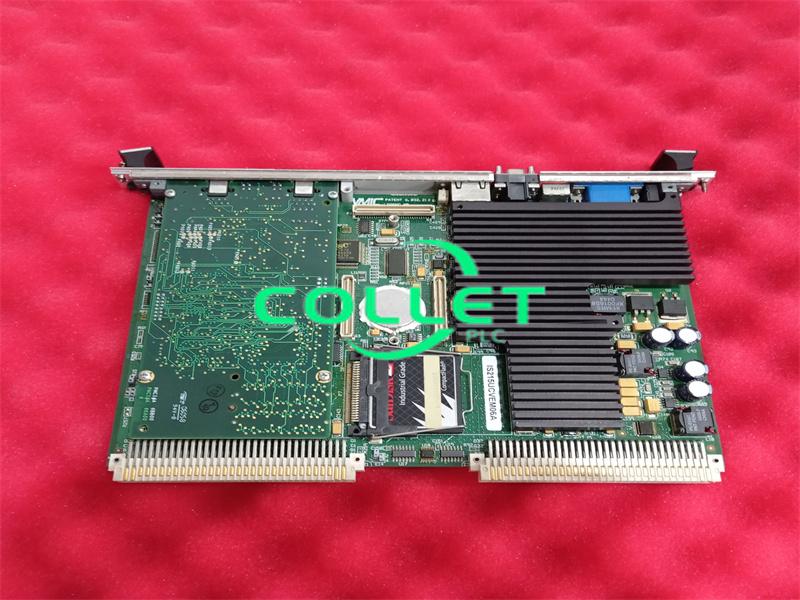

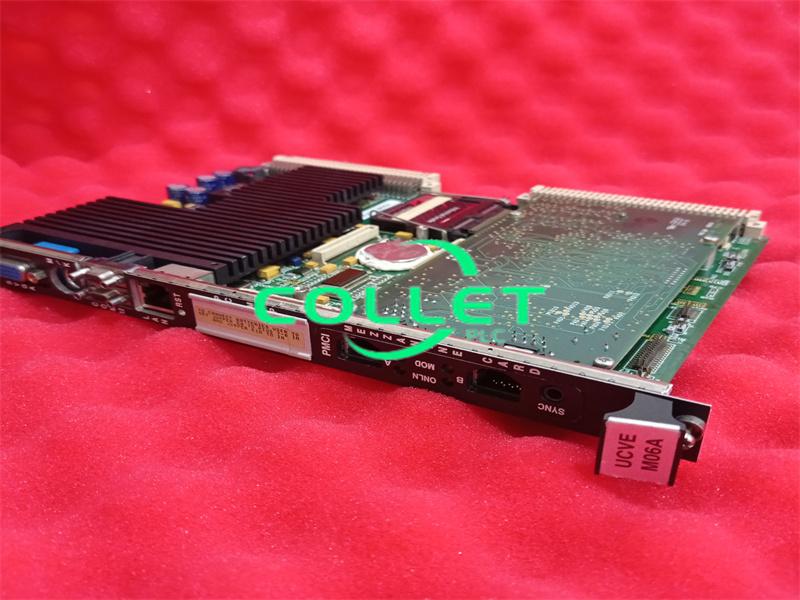

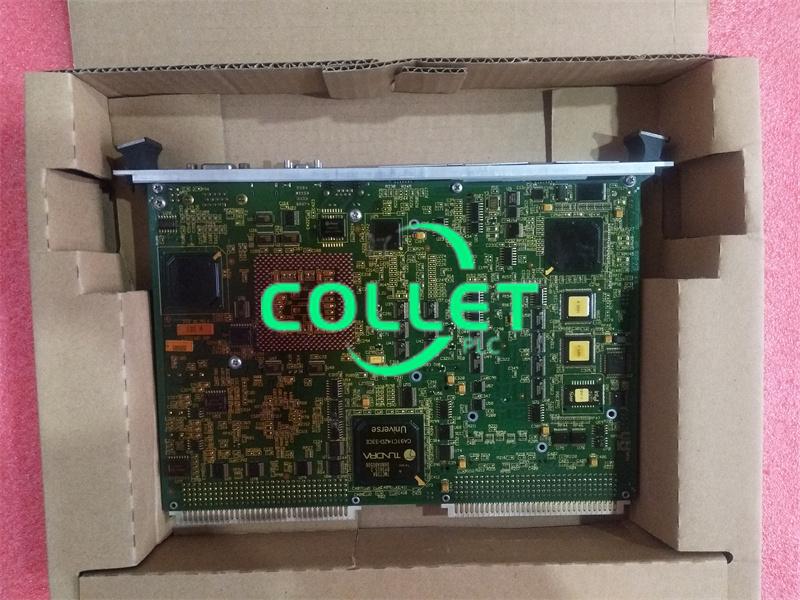

برد منبع تغذیه IS215UCVEM01A GE IS215UCVEH2AE PCB مارک VI، AE

شرح:

کنترلر Mark VI UCVE یک کامپیوتر تک برد (SBC) با ارتفاع 6U، تک یا دو اسلاته است که کد برنامه توربین را اجرا می‌کند. این کنترلر در یک رک VME به نام ماژول کنترل نصب می‌شود و از طریق باس VME با بردهای ورودی/خروجی توربین ارتباط برقرار می‌کند. سیستم عامل کنترلر QNX است، یک سیستم عامل چندوظیفه‌ای بلادرنگ که برای کاربردهای صنعتی با سرعت و قابلیت اطمینان بالا طراحی شده است.

سه پورت ارتباطی، لینک‌هایی به رابط‌های اپراتور و مهندسی به شرح زیر ارائه می‌دهند:

• اتصالات اترنت به UDH برای ارتباط با HMIها و سایر تجهیزات کنترلی
• اتصال RS-232C برای راه‌اندازی با استفاده از پورت COM1
• اتصال RS-232C برای ارتباط با سیستم‌های DCS با استفاده از پورت COM2 (مانند Modbus slave)

سه نسخه از کنترلر در حال استفاده هستند. UCVE تک اسلاته، کنترلر نسل فعلی است. UCVB و UCVD دو اسلاته دیگر با سیستم‌های جدید عرضه نمی‌شوند، اما هنوز در سیستم‌های قدیمی‌تر مورد استفاده قرار می‌گیرند. UCVE ممکن است برای جایگزینی این کنترلرهای دیگر استفاده شود، اما نیاز به ارتقاء صفحه پشتی دارد. در صورت جایگزینی ICVB، ارتقاء کابل‌کشی اترنت نیز مورد نیاز است.

UCVE در دو شکل مختلف، UCVEH2 و UCVEM01 موجود است. UCVEH2 کنترلر استاندارد Mark VI است (شکل 9-1 را ببینید). این یک برد تک اسلاته است که از یک پردازنده Intel Celeron 300 مگاهرتز با 16 مگابایت حافظه فلش و 32 مگابایت DRAM استفاده می‌کند. یک پورت اترنت 10BaseT (RJ-45) اتصال به UDH را فراهم می‌کند.

UCVEM01 تمام ویژگی‌های UCVEH2 را به علاوه‌ی یک پورت اترنت 10BaseT دوم برای استفاده در یک زیرشبکه منطقی IP جداگانه، همانطور که در شکل 9-2 نشان داده شده است، دارد. پیکربندی پورت اترنت دوم از طریق جعبه ابزار انجام می‌شود.

هر بار که رک روشن می‌شود، کنترلر پیکربندی جعبه ابزار خود را با سخت‌افزار موجود مقایسه می‌کند.

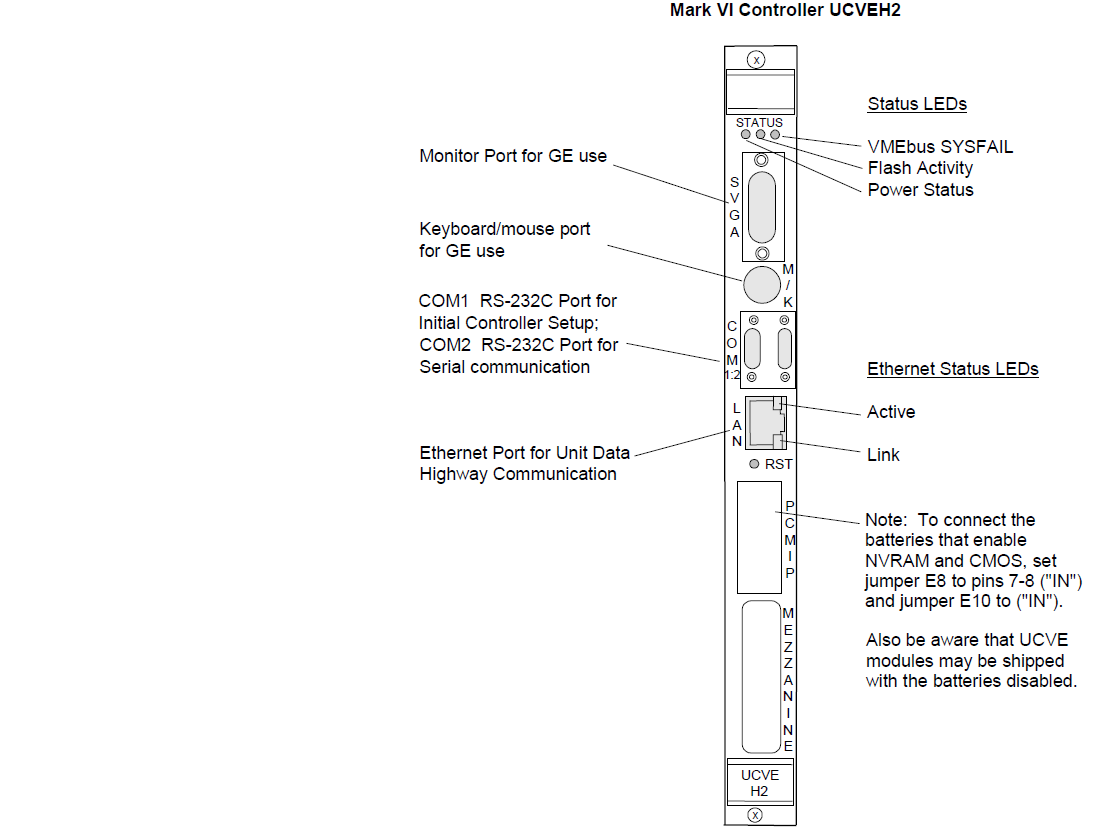

شکل ۹-۱. پنل جلویی کنترلر UCVEH2

ویژگی‌ها:

• تابع: برد منبع تغذیه AE سری: کنترل توربین بادی Mark VIe
• پوشش: پوشش استاندارد PCB
• مرور عملکردی: الف
• قابلیت‌های نظارتی: لرزش، تشخیص شعله، کنترل دما

مشخصات:
ریزپردازنده اینتل سلرون ۳۰۰ مگاهرتز
حافظه ۳۲ مگابایت درام
ماژول فلش فشرده ۱۶ مگابایتی
۱۲۸ کیلوبایت حافظه نهان سطح ۲
SRAM با پشتیبانی باتری - 8K به عنوان NVRAM برای عملکردهای کنترلر اختصاص داده شده است
سیستم عامل کیوان‌ایکس
ال‌ای‌دی‌ها نشانگرهای LED روی صفحه نمایش، اطلاعات وضعیت را به شرح زیر ارائه می‌دهند:
وضعیت برق نشانگر سمت چپ
فعالیت فلش نشانگر مرکزی
نشانگر سمت راست، سیستم خطای گذرگاه VME
وضعیت اترنت اولیه
نشانگر بالای شبکه فعال
لینک نشانگر LAN پایینی
وضعیت اترنت ثانویه (فقط نسخه M01)
نشانگر سرعت شبکه محلی سمت چپ
نشانگر اتصال/فعال بودن شبکه محلی سمت راست
برنامه‌نویسی زبان بلوک کنترل با بلوک‌های آنالوگ و گسسته؛ منطق بولی در قالب نمودار نردبانی رله نمایش داده می‌شود. انواع داده پشتیبانی شده عبارتند از:
• بولی
• عدد صحیح علامت‌دار ۱۶ بیتی
• عدد صحیح علامت‌دار ۳۲ بیتی
• ممیز شناور ۳۲ بیتی
• ممیز شناور با طول ۶۴ بیت
رابط اترنت اولیه کانکتور زوج به هم تابیده 10Base-T، RJ-45:
• پروتکل TCP/IP برای ارتباط بین کنترلر و جعبه ابزار استفاده می‌شود
• پروتکل Ethernet Global Data (EGD) برای ارتباط با CIMPLICITY HMI و PLC های سری 90-70
• پروتکل Ethernet Modbus™ برای ارتباط بین کنترلر و سیستم کنترل توزیع‌شده (DCS) شخص ثالث پشتیبانی می‌شود.
اترنت ثانویه رابط کاربری (فقط نسخه M01)
کانکتور زوج به هم تابیده 10Base-T، RJ-45:
• پروتکل داده سراسری اترنت (EGD)
• پروتکل Ethernet Modbus™ برای ارتباط بین کنترلر و سیستم کنترل توزیع‌شده (DCS) شخص ثالث پشتیبانی می‌شود.
پورت‌های COM دو کانکتور D 9 پین میکرو مینیاتوری:
COM1 رزرو شده برای تشخیص، ۹۶۰۰ علامت در ثانیه، ۸ بیت داده، بدون توازن، ۱ بیت توقف
COM2 برای ارتباط سریال Modbus، با نرخ بیت در ثانیه ۹۶۰۰ یا ۱۹۲۰۰ استفاده می‌شود.
الزامات برق UCVEH2
+5 ولت جریان مستقیم، 6 آمپر معمولی، حداکثر 8 آمپر
+12 ولت dc، 180 میلی آمپر معمولی، حداکثر 250 میلی آمپر
-12 ولت dc، 180 میلی آمپر معمولی، حداکثر 250 میلی آمپر
الزامات برق UCCEM01
+5 ولت جریان مستقیم، 6 آمپر معمولی، حداکثر 8.1 آمپر
+12 ولت dc، 180 میلی آمپر معمولی، حداکثر 250 میلی آمپر
-12 ولت dc، 180 میلی آمپر معمولی، حداکثر 250 میلی آمپر

سوالات متداول:

سوال ۱: چه چیزی به IS215UCVEM01A رتبه ۲۱۰ سطح مونتاژ را می‌دهد؟
The IS215UCVEM01A مدل‌ها در ابتدا بین تخته‌های بدون پوشش ۲۰۰ سطحی و تخته‌های پوشش‌دار ۲۱۰ سطحی تمایز قائل می‌شدند.

سوال ۲: برچسب سری "IS210" که در شماره محصول IS215UCVEM01A وجود دارد، نشان دهنده چیست؟
برچسب سری IS210 که در شماره محصول IS210AEPSG1A موجود است، این PCB را به عنوان یک محصول تولید داخل با نسخه مونتاژ ویژه معرفی می‌کند.
