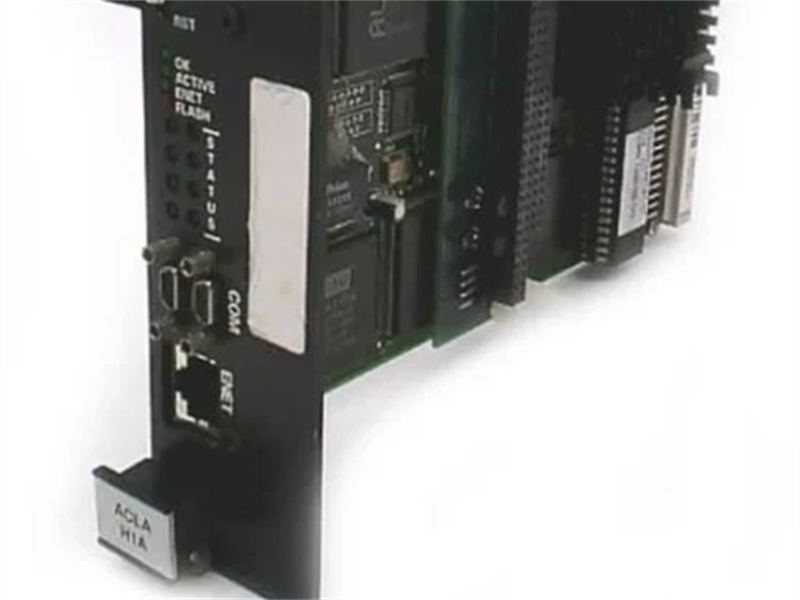

کارت پردازنده IS215ACLAH1AM GE EX2100، نسخه اصلی

شرح:

ماژول لایه کنترل برنامه (ACL) مدل IS215ACL_ یک کنترل‌کننده اصلی مبتنی بر ریزپردازنده است که برای انجام وظایف متعدد بر روی شبکه‌های ارتباطی مانند Ethernet™ و ISBus استفاده می‌شود. ACL در یک درایو سری Innovation یا رک برد تحریک EX2100 استاندارد نصب می‌شود و دو نیم اسلات را اشغال می‌کند. ACL و رک برد در کابینت کنترل قرار دارند. در کاربردهای درایو، کانکتور P1 ACL (4 ردیف 128 پین) به برد کنترل مونتاژ (CABP) متصل می‌شود. در تحریک EX2100، ACL در پنل تحریک (EBKP) نصب می‌شود.

ACL را می‌توان در دو پیکربندی ورودی/خروجی مختلف به شرح زیر سفارش داد:
• ماژول IS215ACLAH1A با یک پورت اترنت 10BaseT و دو پورت ارتباط سریال (COM1 و COM2)، همانطور که در EX2100 استفاده شده است
• ماژول IS215ACLIH1A با یک پورت اترنت 10BaseT، دو پورت ارتباط سریال (COM1 و COM2) و دو پورت ISBus

برای صفحات جلویی ماژول به شکل ۱ مراجعه کنید.
لوازم جانبی سخت‌افزاری اختیاری موجود است. این اقلام باید جداگانه از ACL سفارش داده شوند و شامل موارد زیر هستند:
• کابل آداپتور سریال (336A4929G1)
• کابل سریال (336A3582P1)
ویژگی‌های اصلی نرم‌افزار اصلی ACL عبارتند از:
• کنترل زبان و کتابخانه blockware
• بارگذاری پیکربندی برنامه آنلاین
• نقاط ورودی/خروجی و مقادیر بولی داخلی
• تشخیص برای مجوزهای خراب اجرا/شروع
• پیام‌های هشدار سطح برنامه
• حافظه فلش غیرفرار
• رابط جعبه ابزار و پشتیبانی از طریق اترنت
• کنترل برنامه برای درایوهای سری Innovation

ویژگی‌های سخت‌افزاری
مدارهای مجتمع روی ACL ویژگی‌های زیر را ارائه می‌دهند:
• واحد پردازش مرکزی (CPU)
• کنترل‌کننده اتصال قطعات جانبی (PCI)
• حافظه نهان سطح ۲ با ظرفیت ۱۲۸ کیلوبایت
• 8 مگابایت حافظه دسترسی تصادفی پویا (DRAM)
• سیستم ورودی/خروجی پایه (BIOS) با حافظه فلش ۴ مگابایتی
• اترنت
• رابط هدف اتوبوس
• پورت‌های سریال COM1 و COM2
• اترنت
• پورت‌های ارتباطی ISBus (فقط IS215ACLI)

برای نمودار جریان عملکردی ACL به شکل 3 مراجعه کنید.
CPU شامل ۱۶ کیلوبایت حافظه نهان داخلی L1 است. این یک پردازنده از نوع ۴۸۶ است که با سرعت ۱۰۰ مگاهرتز کار می‌کند.

کنترل‌کننده PCI تمام انتقال‌های حافظه، ورودی/خروجی و پیکربندی را به و از گذرگاه PCI مدیریت می‌کند. انتقال‌های حافظه و ورودی/خروجی، خواندن/نوشتن‌های معمولی از CPU هستند. خواندن/نوشتن‌های پیکربندی باید به صورت انتقال‌های ۳۲ بیتی با نوشتن آدرس پیکربندی به یک پورت I/O و سپس دسترسی به پورت I/O دیگر برای خواندن/نوشتن رجیستر پیکربندی، قابل دسترسی باشند.

حافظه نهان سطح ۲ (L2) با ظرفیت ۱۲۸ کیلوبایت توسط کنترلر PCI کنترل می‌شود. حافظه نهان سطح ۲ به گونه‌ای تنظیم شده است که ۱۵۲ نانوثانیه فضای خالی بین حافظه نهان سطح ۲ و حافظه نهان سطح ۱ ایجاد کند.

BIOS یک دستگاه حافظه فلش 5 ولتی با ظرفیت 1 مگابایت (128 کیلوبایت × 8) است و در یک سوکت روی ACL نصب می‌شود. برای تنظیماتی که از طریق جعبه ابزار و همچنین از طریق ابزار راه‌اندازی قابل دسترسی هستند، به جدول 4، تنظیمات پایه BIOS، مراجعه کنید. اگر BIOS ویدیویی پیدا نشود (اگر برد PC/104 VGA نصب نشده باشد)، BIOS نمایش ویدیو را به COM1 هدایت می‌کند.
بایوس حافظه فلش به سه بخش تقسیم می‌شود:
• بایوس اصلی
• ابزار تنظیم BIOS
• بایوس توسعه‌یافته سیستم‌های صنعتی GE

سوالات متداول:

۱. رابط IS215ACLAH1AM چیست؟
انترنت

۲. بایوس IS215ACLAH1AM چیست؟
BlOS یک دستگاه حافظه فلش 1 مگابایتی (128 کیلوبایت × 8) 5 ولتی است و در یک سوکت روی ACL نصب می‌شود. برای تنظیمات قابل دسترسی از طریق جعبه ابزار و همچنین از طریق ابزار راه‌اندازی، به جدول 4، تنظیمات پایه BIOS، مراجعه کنید. اگر BIOS ویدیویی پیدا نشود (اگر برد PC/104 VGA نصب نشده باشد)، BIOS صفحه نمایش ویدیو را به COll هدایت می‌کند.
