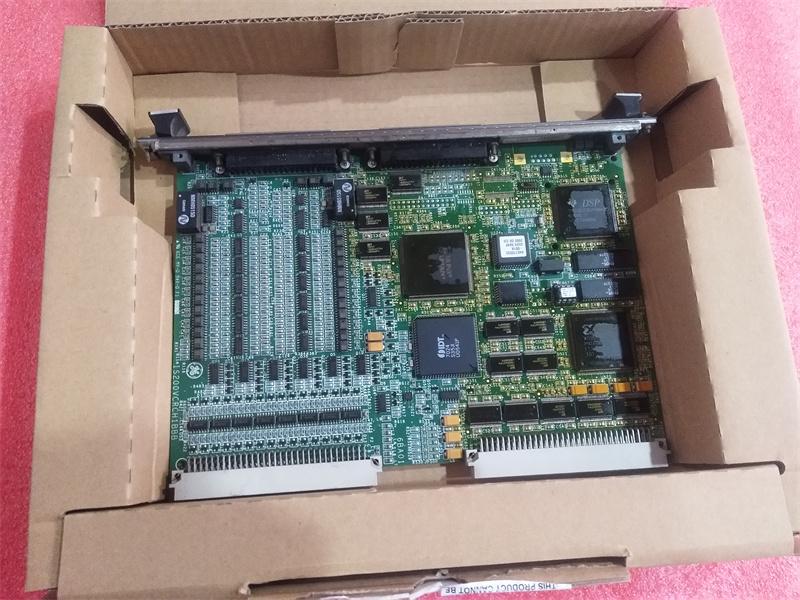

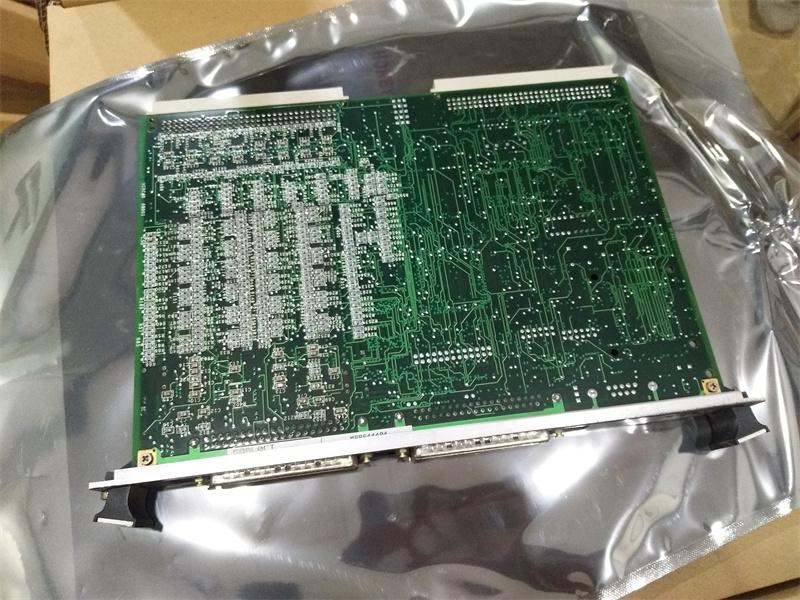

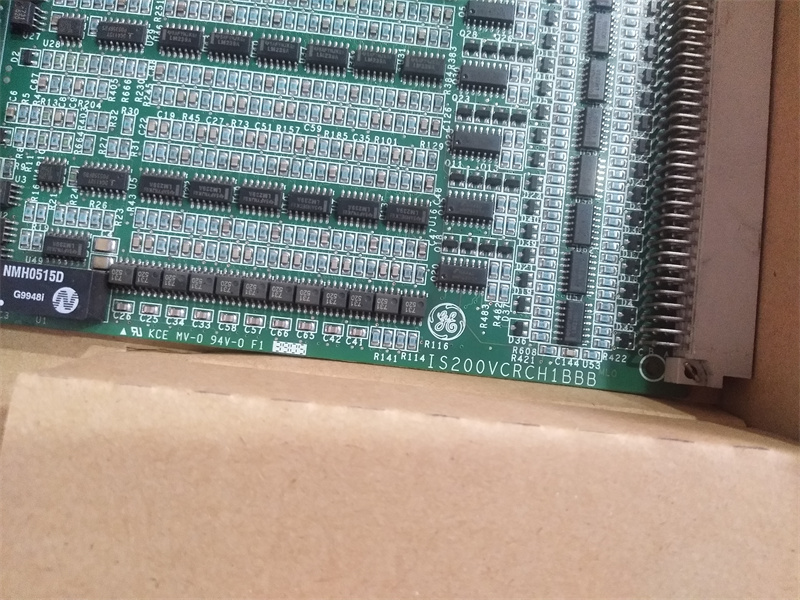

کارت ورودی/خروجی رله IS200VCRCH1BBB GE MKVI

شرح:

IS200VCRCH1BBB یک قطعه برد GE Mark VI است. MKVI بخشی از خانواده Speedtronic سیستم‌های مدیریت توربین گاز و بخار است که از زمان انتشار Mark I در دهه 1960 توسط جنرال الکتریک توسعه و بهبود یافته است. MKVI پنجمین سیستم مدیریت در خط Speedtronic است و دارای کنترل‌های سه‌گانه اضافی بر روی تمام پارامترهای حفاظتی و کنترل‌های بحرانی و همچنین مکانیسم‌های کنترل پیشرفته برای حفاظت و نظارت بر سیستم توربین است.

IS200VCRCH1B به عنوان یک برد ورودی/خروجی گسسته عمل می‌کند. این یک برد تک اسلاته است که عملکرد مشابهی با برد VCCC دارد اما شامل برد کمکی نمی‌شود، بنابراین فضای کمتری از رک را اشغال می‌کند. با این حال، از آنجایی که خروجی‌های رله برای این برد از پورت‌های J3/J4 در رک VME استفاده می‌کنند، کابل‌ها باید روی پنل جلویی قرار گیرند. اگر این کار نامطلوب است، به جای PCB VCRC از برد VCCC استفاده کنید.

ورودی‌های تماسی
یک برد ترمینال ورودی کنتاکت (TBCI) برای ۲۴ ورودی کنتاکت خشک اول سیم‌کشی شده است؛ برای ورودی‌های ۲۵ تا ۴۸ به یک برد ترمینال دوم نیاز است. کنتاکت‌ها برق DC دریافت می‌کنند. برد ترمینال توسط کابل‌هایی با دوشاخه‌های قالب‌گیری شده به قفسه VME که برد پردازنده VCCC را در خود جای داده است، متصل می‌شود. برای ورودی‌هایی که متغیرهای حیاتی توربین را رصد می‌کنند، اسکن و ضبط با سرعت بالا با سرعت ۱ میلی‌ثانیه در ثانیه در دسترس است. پچ‌پچ کنتاکت و پهنای پالس تا ۶ میلی‌ثانیه توسط دستگاه ثبت توالی رویدادها (SOE) به همراه تمام باز و بسته شدن کنتاکت‌ها با وضوح زمانی ۱ میلی‌ثانیه گزارش می‌شوند.

خروجی‌های رله
دوازده رله مغناطیسی قابل اتصال در TRLYH1B ذخیره شده‌اند. می‌توان از جامپرها برای تنظیم شش مدار رله اول برای راه‌اندازی سلونوئیدهای خارجی یا خروجی‌های کنتاکت Form-C خشک استفاده کرد. برای تغذیه سلونوئید میدانی، یک منبع استاندارد ۱۲۵ ولت dc یا ۱۱۵ ولت ac و همچنین یک منبع اختیاری ۲۴ ولت dc، با فیوزهای قابل انتخاب جامپر و سرکوبگر داخلی قابل ارائه هستند. پنج رله بعدی (۷-۱۱) دارای کنتاکت‌های Form-C جداگانه‌ای هستند که تغذیه نمی‌شوند. یک کنتاکت Form-C ایزوله در خروجی ۱۲ برای کاربردهای خاص مانند ترانسفورماتورهای احتراق استفاده می‌شود.

گزینه وی آر سی
برد VCRC از نظر عملکردی معادل برد VCCC است، با این حال، فقط به یک اسلات VME نیاز دارد زیرا به هیچ برد کمکی نیاز ندارد. ورودی‌های کنتاکت بردهای TBCI توسط دو اتصال پنل جلویی، J33 و J44، دریافت می‌شوند. مشابه VCCC، خروجی‌های رله در TRLY به پورت‌های J3 و J4 در رک VME متصل می‌شوند. در صورت عدم تمایل، می‌توان از VCCC به جای قرار دادن کابل در پنل جلویی استفاده کرد.

نصب برد IS200VCRCH1B
رک پردازنده را برای ورودی/خروجی VME خاموش کنید.
برای قرار دادن کانکتورهای لبه، برد VCCC را داخل قرار دهید و اهرم‌های بالا و پایین را با دست فشار دهید.
پیچ‌های نگهدارنده را در بالا و پایین پنل جلویی محکم کنید.
رک VME را روشن کنید و به چراغ‌های تشخیصی پنل جلویی نگاه کنید.
عملکرد برد IS200VCRCH1B
ولتاژهای ورودی در VCCC پس از عبور از ایزولاتورهای نوری، با نرخ فریم برای توابع کنترلی و با سرعت ۱ میلی‌ثانیه برای گزارش SOE نمونه‌برداری می‌شوند. سیگنال‌ها از طریق صفحه پشتی VME به VCMI تحویل داده می‌شوند. کنترل‌کننده در مرحله بعد آنها را از VCMI دریافت می‌کند. پردازش ورودی کنتاکت در شکل زیر نشان داده شده است. ورودی‌های کنتاکت خشک توسط یک منبع تغذیه شناور ۱۲۵ ولت DC (۱۰۰ تا ۱۴۵ ولت DC) تغذیه می‌شوند.
فیلترهای روی هر ورودی، نویز فرکانس بالا را در نزدیکی خروجی سیگنال کنترل و کاهش می‌دهند. یک فیلتر ۴ میلی‌ثانیه‌ای برای فیلتر کردن نویز و پرش تماس استفاده می‌شود. با تحریک ۱۲۵ ولت dc، میزان حذف ولتاژ ac (۵۰/۶۰ هرتز) ۶۰ ولت RMS است.
برای کاربردهای TMR، پریزهای JR1، JS1 و JT1 ولتاژهای ورودی تماس را به سه رک برد VME یعنی R، S و T ارائه می‌دهند. برد VCMI هر رک کنترلر، پس از تجزیه و تحلیل سیگنال‌ها توسط سه VCCC، به نتایج رأی می‌دهد. سیگنال‌های کنترل رله و ولتاژهای بازخورد مانیتور از طریق کابل‌ها بین VCCC و TRLY منتقل می‌شوند.
برد رله به درایورهای رله، فیوزها و جامپرها مجهز شده است. TRLY، DRLY و SRLY تنها تعدادی از انواع مختلف برد رله هستند که می‌توانند راه‌اندازی شوند. ویژگی‌های failsafe در خروجی‌های رله به ورودی‌ها اجازه می‌دهد تا هنگام قطع کابل، رله‌های مربوطه را از مدار خارج کنند. در صورت قطع ارتباط با برد VME متصل، رله‌ها نیز از مدار خارج می‌شوند.
