تولید
|
جنرال الکتریک |
|
مدل
|
IS200TVBAH2A |
| شماره پ.ن. |
IS200TVBAH2A
|
|
کاتالوگ
|
مارک ششم
|
|
توضیحات
|
برد ترمینال ویبره
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
8.26 * 4.19 * 12.1 (سانتی متر)
|
| وزن | ۰.۵ کیلوگرم |
شرح:
جنرال الکتریک
IS200TVBAH2ABC مارک VI، برد ترمینال ویبره.

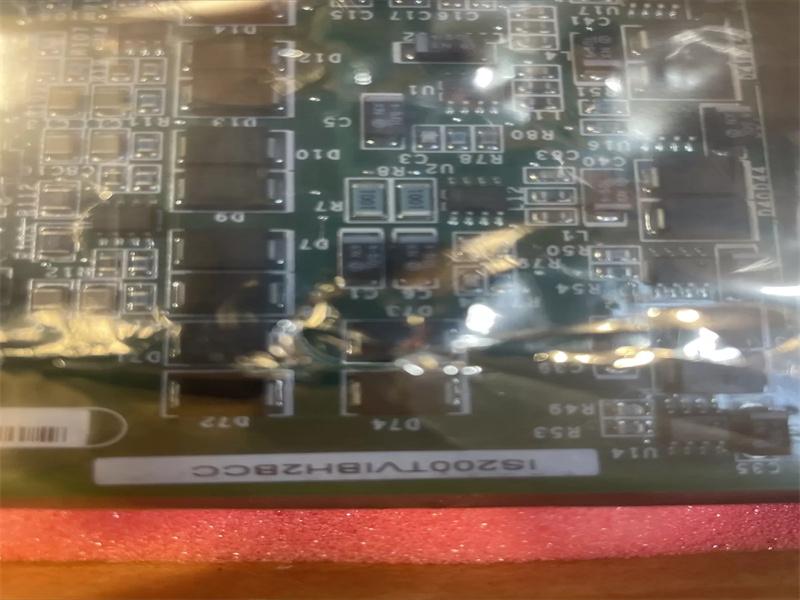

IS200TVBAH2A یک برد مدار چاپی است که برای سری سیستم کنترل توربین Mark VIe Speedtronic جنرال الکتریک توسعه داده شده است. این PCB را می‌توان به طور واضح‌تر به عنوان یک برد ترمینال ورودی ارتعاشی تعریف کرد. این مدل PCB یک محصول اصلاح‌شده در نظر گرفته می‌شود؛ که به عنوان یک نسخه اصلاح‌شده از برد مدار چاپی اصلی IS200TVCAH2 موجود است. سری Mark VIe که این برد مدار چاپی یا به اختصار PCB IS200TVBAH2A به آن تعلق دارد، همانطور که احتمالاً بر اساس نام کامل سری گسترده آن توانسته‌اید حدس بزنید، مجموعه‌ای خاص از کاربردها را در سیستم‌های مدیریت و کنترل مجموعه‌های درایو خودکار توربین‌های گازی، بخار و حتی بادی محبوب و سازگار با GE دارد. اعتبار فعلی بازار صنعتی خودکار سری Mark VIe این محصول IS200TVBAH2A با وضعیت سری Mark VIe این PCB IS200TVBAH2A به عنوان یکی از سری محصولات نهایی توسعه‌یافته GE Mark برای گنجاندن فناوری ثبت اختراع شده سیستم کنترل Speedtronic در طیف وسیعی از پیشنهادات مختلف آن افزایش می‌یابد. این برد IS200TVBAH2A ممکن است بیشتر با نام اختصاری عملکردی شناخته شده در صنعت خود، TVBA، شناخته شود و رابط مستقیمی را برای انواع مختلف پروب‌ها فراهم می‌کند، در عین حال سرکوب سیگنال و محافظت EMI را برای هر سیگنال ورودی جداگانه نیز فراهم می‌کند.
شرح عملکرد IS200TVBAH2A
شما می‌توانید از این قطعه برای کاربردهای سیمپلکس یا TMR استفاده کنید. سه بسته ورودی/خروجی با استفاده از کاربردهای TMR سیگنال را پخش می‌کنند. TVBA شامل خروجی‌های بافر شده به کانکتورهای اضافی فراتر از اتصال ۳۷ پین معمولی است. این ویژگی سیستم مانیتورینگ Bently Nevada 3500 را قادر می‌سازد تا از طریق کانکتورهای خاص ۹ و ۲۵ پین تغذیه شود. این ویژگی همچنین شامل یک اتصال مهره سرنیزه‌ای (BNC) برای هر کانال برای تغذیه سایر دستگاه‌های مانیتورینگ شخص ثالث است. منبع تغذیه Mark RKPS توسط سیستم‌های کنترل VIe/VIeS استفاده نمی‌شود.
هیچ منبع خارجی برق -28 ولت وجود ندارد؛ برق از منبع تغذیه +28 ولت تأمین می‌شود.
این ماژول دارای سه برد جانبی جداشدنی است که در نتیجه +۲۸ را به -۲۸ تبدیل می‌کند. تمام توان منفی مورد استفاده TVBA از این بردهای WNPS (منبع تغذیه منفی) تأمین می‌شود.
لینک دیتاشیت:
برد ترمینال ویبره IS200TVBAH2A GE Mark VI
پی دی اف
برگه اطلاعات
