تولید |
جنرال الکتریک |
|
مدل |

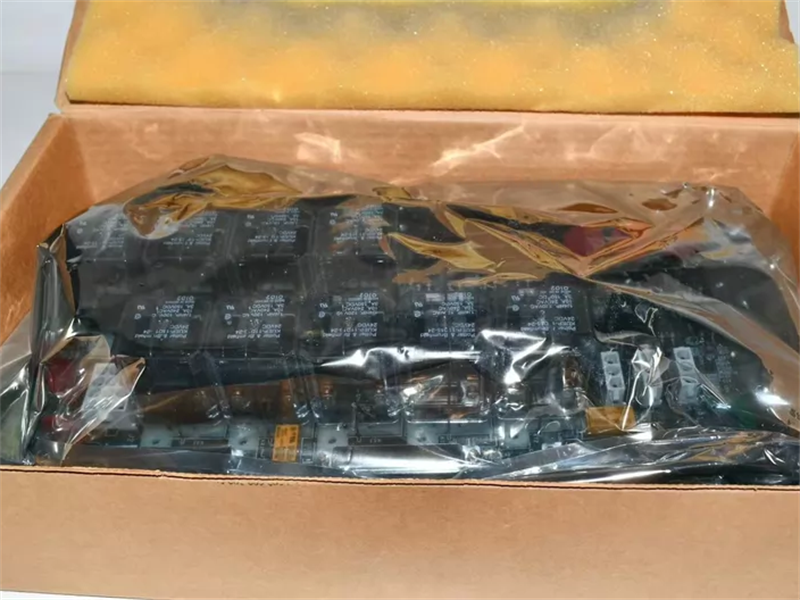

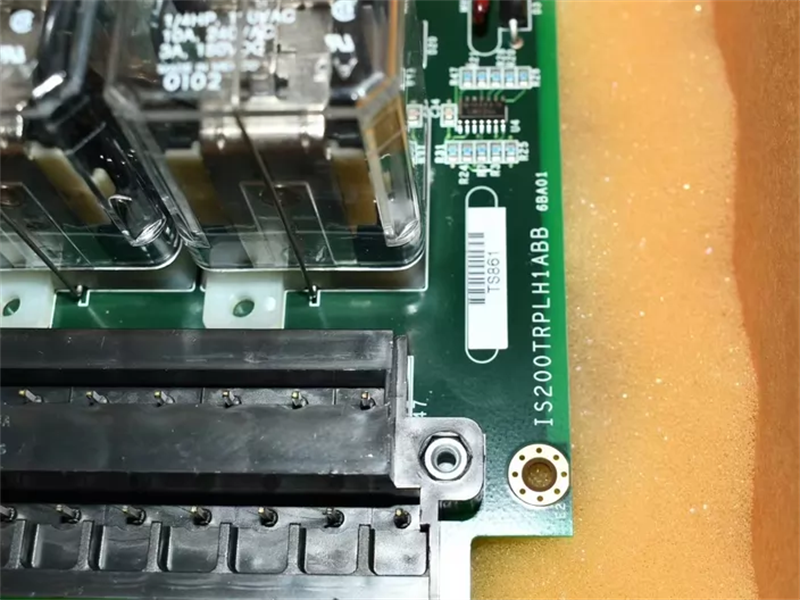

IS200TRPLH1ABB |
| شماره پ.ن. |
IS200TRPLH1ABB |
|
کاتالوگ |
مارک ششم |
|
توضیحات |
برد ترمینال اولیه توربین
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱ |
| ابعاد |
32 * 18 * 5 (سانتی متر) |
| وزن | ۰.۵ کیلوگرم |
شرح:
شرح عملکرد

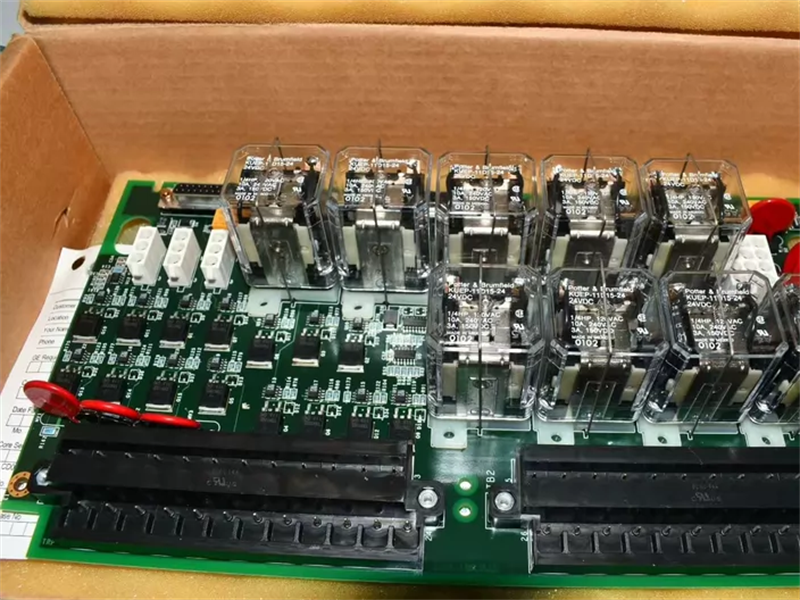

تابلوی ترمینال قطع اولیه توربین بخار بزرگ (TRPL) برای حفاظت اولیه در برابر سرعت بیش از حد توربینهای بخار بزرگ استفاده میشود. TRPL توسط کنترلکننده حفاظت اولیه توربین (VTUR یا PTUR) کنترل میشود و شامل نه رله مغناطیسی در سه مدار رأیگیری برای ارتباط با سه سلونوئید قطع (ETD) است. TRPL در ارتباط با تابلوی ترمینال TREL کار میکند تا سمتهای اولیه و اضطراری رابط با ETDها را تشکیل دهد. این دو تابلوی ترمینال به روشی مشابه TRPG و TREG در کاربردهای توربین گازی استفاده میشوند.
تا سه سلونوئید قطع را میتوان بین بردهای ترمینال TREL و TRPL متصل کرد. TREL سمت مثبت ۱۲۵ ولت DC را برای سلونوئیدها و TRPL سمت منفی را فراهم میکند. علاوه بر این، دو عملکرد توقف اضطراری دستی را میتوان متصل کرد.
سیستمهای کنترل مارک VI
در سیستم کنترل Mark VI، TRPL با برد VTUR کار میکند و فقط از برنامههای سیستمهای TMR پشتیبانی میکند. کابلهایی با دوشاخههای قالبگیری شده، TRPL را به رک VME که برد VTUR در آن قرار دارد، متصل میکنند.
سیستمهای کنترل مارک ویای
در سیستم کنترل Mark VIe، TRPL توسط بستههای ورودی/خروجی PTUR روی TTURH1C کنترل میشود و فقط از برنامههای TMR پشتیبانی میکند. بستههای ورودی/خروجی به کانکتورهای نوع D روی TTURH1C متصل میشوند که با کابل به TRPL متصل شدهاند.
عملیات
TRPL فقط برای کاربردهای TMR استفاده میشود. سه باس قدرت جداگانه، PwrA، PwrB و PwrC برای تغذیه سلونوئید، از طریق کانکتورهای JP1، JP2 و JP3 وارد میشوند و سپس از طریق کانکتور J2 به TREL توزیع میشوند.
باسهای برق دارای ولتاژ نامی ۱۲۵ ولت DC (۷۰ تا ۱۴۵ ولت DC) یا ۲۴ ولت DC (۱۸ تا ۳۲ ولت DC) هستند. این برد شامل مانیتورینگ باس برق (سه باس) است. حداکثر جریان هر باس ۳ آمپر است.
هر یک از سه سلونوئید قطع توسط سه رله با استفاده از رأیگیری ۲/۳ کنتاکت کنترل میشود.
مقدار خروجی رله (برای ۱۰۰۰۰۰ بار کارکرد) به شرح زیر است:
• در ۲۴ ولت جریان مستقیم، ۳ آمپر، نسبت طول به عرض = ۱۰۰ میلیثانیه، با حذف نویز
• در ۱۲۵ ولت جریان مستقیم، ۱.۰ آمپر، نسبت طول به عرض = ۱۰۰ میلیثانیه، با حذف نویز
مدارهای تریپ شامل سرکوب سلونوئید، نظارت بر ولتاژ سلونوئید مرتبط و نظارت بر کنتاکت رله تریپ هستند. در TRPL، تریپ سیمکشیشده (E-Stop) و نظارت مرتبط با آن، تقریباً 6.6 ولت dc را هنگام فعال شدن رلههای K4 به برد I/O ارائه میدهند.
تشخیص
کنترلکننده ورودی/خروجی، عیبیابی TRPx را اجرا میکند. این عیبیابیها شامل بازخورد از درایور رله سلونوئیدی تریپ و کنتاکت، ولتاژ سلونوئید و گذرگاه تغذیه سلونوئید میشود. در صورت معیوب شدن هر یک از سیگنالها (فراتر از حد مجاز)، یک آلارم عیبیابی ایجاد میشود. کانکتورهای Jx1 روی برد ترمینال، دستگاه شناسایی مخصوص به خود را دارند که توسط برد ورودی/خروجی بررسی میشود و در صورت عدم تطابق، خطای ناسازگاری سختافزاری ایجاد میشود.
سوالات متداول:
۱. آیا مشتری قبل از ارسال کالا، بازرسی را ترتیب میدهد؟
این مشکل را تایید کردم
2. مدت پرداخت چیست؟
فقط حواله بانکی
۳. دوره گارانتی از چه زمانی شروع میشود؟
یک سال از زمانی که مشتری کالا را دریافت میکند.
