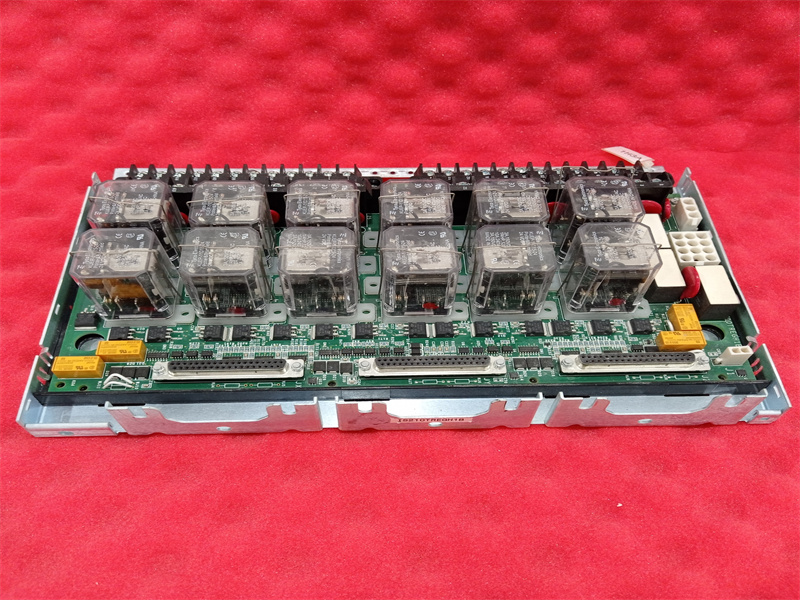

برد رله قطع IS200TREAH2A GE سیستم هشدار اضطراری AEP

شرح:

IS200TREAH2A یک برد ترمینال قطع اضطراری توربین است که توسط GE توسعه داده شده است. این برد بخشی از سیستم کنترل Mark VIe است. برد ترمینال قطع اضطراری توربین، یک جزء جدایی‌ناپذیر در سیستم Mark VIe است که به طور خاص برای همکاری با بسته‌های ورودی/خروجی توربین PPRO طراحی شده است.

ویژگی‌ها
ترمینال‌های ورودی مشتری: این ترمینال‌ها که از طریق دو بلوک ترمینال مانعی قابل اتصال ۲۴ نقطه‌ای (H1A، H2A) یا ۴۸ ترمینال جعبه‌ای قابل اتصال به سبک اروپایی (H3A، H4A) قابل دسترسی هستند، ورود مشتری را تسهیل می‌کنند.
دستگاه‌های نرخ پالس غیرفعال: نه دستگاه نرخ پالس غیرفعال، که در سه بخش در هر بخش X/Y/Z توزیع شده‌اند، برای حس کردن یک چرخ دندانه‌دار به کار گرفته می‌شوند و به طور مؤثر سرعت توربین را اندازه‌گیری می‌کنند.
بلوک‌های جامپر: این بلوک‌ها امکان اتصال یک مجموعه از ورودی‌های سه سرعته را به هر سه بسته ورودی/خروجی PPRO فراهم می‌کنند و همگام‌سازی و افزونگی را تضمین می‌کنند.
کنتاکت‌های خروجی: دو مجموعه کنتاکت خروجی ارائه شده است: یک مجموعه با ولتاژ ۲۴ ولت DC (H1A، H3A) و دیگری با ولتاژ ۱۲۵ ولت DC (H2A، H4A) کار می‌کند و کنتاکت‌های خروجی دارای مجوز TMR را برای قطع سیستم در مواقع اضطراری ارائه می‌دهد.
مدارهای تشخیص ولتاژ: چهار مدار که برای تشخیص ولتاژ ۲۴ تا ۱۲۵ ولت DC طراحی شده‌اند، برای نظارت بر رشته قطع، و تضمین یکپارچگی و ایمنی سیستم، در نظر گرفته شده‌اند.
کانکتورهای برد جانبی: قابلیت‌های توسعه اضافی از طریق کانکتورهای برد جانبی تسهیل می‌شوند و در صورت نیاز، امکان گسترش ویژگی‌های اختیاری را فراهم می‌کنند.
مانیتورهای ولتاژ
رله‌های قطع یکپارچه در برد، امکان قرارگیری انعطاف‌پذیر در یک رشته قطع را فراهم می‌کنند و به آنها اجازه می‌دهند در هر کجای مدار قرار گیرند. برای تسهیل نظارت و اطمینان از یکپارچگی سیستم، سه ورودی حسگر ولتاژ ایزوله همه منظوره را در خود جای داده است. این ورودی‌ها به منظور نظارت بر نقاط مختلف در سیستم قطع و انتقال اطلاعات وضعیت ولتاژ به کنترل‌کننده سیستم عمل می‌کنند و امکان انجام اقدامات مناسب در صورت نیاز را فراهم می‌کنند.
کاربردهای رایج برای این ورودی‌های حسگر ولتاژ عبارتند از:
پایش ولتاژ منبع تغذیه (PWR): یکی از کاربردهای معمول، سنجش ولتاژ منبع تغذیه برای دو رشته قطع است. پایش سطوح ولتاژ تضمین می‌کند که منبع تغذیه در محدوده قابل قبول باقی بماند، که برای عملکرد قابل اعتماد سیستم قطع بسیار مهم است.
نظارت بر ولتاژ سلونوئید (SOL1، SOL2): یکی دیگر از کاربردهای رایج، نظارت بر ولتاژ سلونوئید دستگاهی است که توسط رله‌ها کنترل می‌شود. با نظارت بر ولتاژ سلونوئید، سیستم می‌تواند اطمینان حاصل کند که سطوح ولتاژ صحیح برای فعال کردن مؤثر دستگاه‌ها اعمال می‌شوند.
اگرچه نماد برد ممکن است این کاربردهای خاص را نشان دهد، اما توجه به این نکته ضروری است که این سنسورها همه‌کاره هستند و می‌توانند بر اساس الزامات خاص کاربرد، در سناریوهای مختلف به کار گرفته شوند. این انعطاف‌پذیری امکان استفاده بهینه از ورودی‌های سنسور ولتاژ را برای برآورده کردن نیازهای منحصر به فرد سیستم قطع فراهم می‌کند.

سوالات متداول:

1. مدت پرداخت چیست؟
فقط حواله بانکی.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

برد رله قطع IS200TREAH2A GE سیستم هشدار اضطراری AEP پی دی اف برگه اطلاعات
