تابلوهای توزیع برق IS200JPDLG1AAC GE Mark VIe

شرح:

برد توزیع برق کنترل مارک وله، شماره کاتالوگ‌های IS200JPDLG1A، IS210JPDHG1A، IS400JPDHG1A، IS410JPDHG1A IS411JPDHG1A

IS200JPDLG1A یک قطعه‌ی GE است که برای سیستم Mark VI ساخته شده است. Mark VI یکی از آخرین سیستم‌های مدیریتی GE برای توربین‌های گاز و بخار بود که به عنوان بخشی از خط تولید Speedtronic عرضه شد. این خط از سیستم‌های مدیریت توربین به مدت سه دهه توسط جنرال الکتریک مورد تحقیق، توسعه و با موفقیت عرضه شده بود. Mark VI شامل برخی از بهترین بخش‌های این سیستم‌های قبلی (به عنوان مثال، کنترل سه‌گانه افزونه) به همراه پیشرفت‌های تکنولوژیکی موجود در زمان عرضه آن، مانند قابلیت ارتباط اترنت و یک کامپیوتر شخصی مبتنی بر ویندوز که به عنوان HMI (رابط اپراتور) استفاده می‌شود، می‌باشد.

IS200JPDLG1A یک برد توزیع برق است. برد JPDL به دلیل ابعادش گاهی اوقات به عنوان برد "Skinny" شناخته می‌شود. IS200JPDLG1A توزیع برق DC را بین منبع تغذیه کنترل (اغلب یک برد JPDS یا JPDP) و چندین بسته ورودی/خروجی فراهم می‌کند. بردهای IS200JPDLG1A را می‌توان به صورت زنجیره‌ای به هم متصل کرد. این برد با ارائه مدارهای توزیع ایزوله برای سیستم TMR، برای جداسازی سازمان‌یافته برق کنترل استفاده می‌شود.

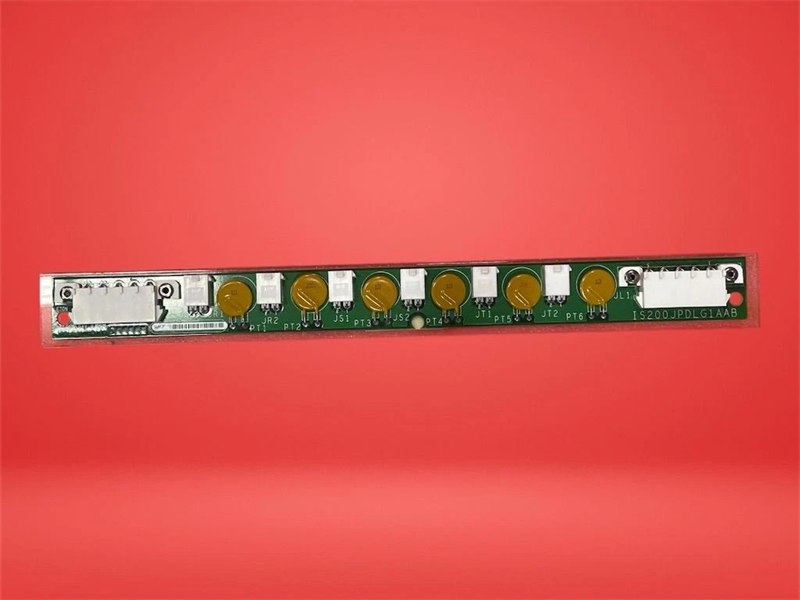

IS200JPDLG1A دارای شش وریستور است که به طور متناوب با شش کانکتور ورودی/خروجی روی برد نصب شده‌اند. این کانکتورها، کانکتورهای Mate-n-Lock هستند و با برچسب‌های JR1/JR2، JS1/JS2 و JT1/JT2 نامگذاری شده‌اند. در دو انتهای برد، دو کانکتور بزرگتر 5 پین Mate-N-Lock وجود دارد. کانکتور JL1 ورودی و JL2 خروجی است. برق ورودی معمولاً 28 ولت DC است. برای اطلاعات بیشتر به GEI-100613 مراجعه کنید.

IS200JPDLGIA یک برد توزیع توان DC بسته محلی است که توسط جنرال الکتریک به عنوان بخشی از سری Mark Ve مورد استفاده در سیستم کنترل توزیع شده GE تولید و طراحی شده است. برد توزیع توان بسته محلی UPDL امکان اتصال زنجیره‌ای را برای چندین برد JPDL پایین‌دست و همچنین توزیع توان DC بین منبع تغذیه کنترل (به طور بالقوه JPDP یا JPDS) و چندین بسته 0 فراهم می‌کند. هر اتصال بسته 10 دارای حفاظت مدار شاخه‌ای است که توسط دستگاه‌های فیوز با ضریب دمای مثبت تأمین می‌شود. علاوه بر افزونگی سخت‌افزار کنترل، این برد به گونه‌ای ساخته شده است که نگهداری تا سه مدار توزیع توان کنترلی مستقل را ساده کند. معمولاً در یک سیستم TMR، توان کنترلی جداگانه برای سخت‌افزارهای R، S و T وجود دارد. JPDL با گنجاندن سه مدار توان مستقل در یک برد، جداسازی ساختار یافته توان کنترلی را امکان‌پذیر می‌کند.

نصب:
براکت آمتا در کنار بسته‌ها، جایی که JDPL به صورت عمودی نصب می‌شود، قرار دارد. سیم‌های منبع تغذیه از پشت و کابل‌های خروجی از جلو بیرون زده‌اند. کانکتورها همگی از نوع Mate-N-Lok هستند. برای اطلاع از محل کابل‌ها، به نمودار مدار مراجعه کنید. عملکرد:

ورودی‌ها: معمولاً تا سه منبع تغذیه افزونه از JPDP یا JPDS، ۲۸ ولت جریان مستقیم (dc) را در ورودی فراهم می‌کنند. سه منبع تغذیه مجزا از طریق کانکتور ورودی ۵ پین Mate N Lok روی سه پین مختلف برای افزونه سه‌گانه دریافت می‌شوند. این منابع تغذیه به قرمز، آبی و مشکی طبقه‌بندی می‌شوند. این اتصال توسط کانکتورهای P1، P2 و P3 روی JPDP امکان‌پذیر است. دو پین باقی‌مانده از کانکتور ۵ پین Mate-N-Lok برای انتقال جریان برگشتی استفاده می‌شوند که توسط سه منبع تغذیه TMR به اشتراک گذاشته می‌شود.

خروجی‌ها: هر بسته/خروجی توسط شش مدار خروجی یکسان تغذیه می‌شود. هر یک از تغذیه‌های R، S و T دو (قرمز، آبی و مشکی) دارند. یک دستگاه فیوز تنظیم دمای مثبت با علامت CL (محدودیت جریان) در هر یک از شش تغذیه بسته I گنجانده شده است تا حفاظت از مدار شاخه‌ای را که با سیم بین JPDL و بسته l/O هماهنگ شده است، ارائه دهد.

سوالات متداول:

۱. IS200JPDLG1A در چه نوع محیط‌هایی قابل استفاده است؟
IS200JPDLG1A برای استفاده در محیط‌های کلاس I، Div 2 رتبه‌بندی شده است.
۲. چه پیکربندی برای برد IS200JPDLG1A مورد نیاز است؟
برای این ماژول نیازی به پیکربندی کاربر نیست.

لینک دیتاشیت:

تابلوهای توزیع برق IS200JPDLG1AAC GE Mark VIe پی دی اف برگه اطلاعات
