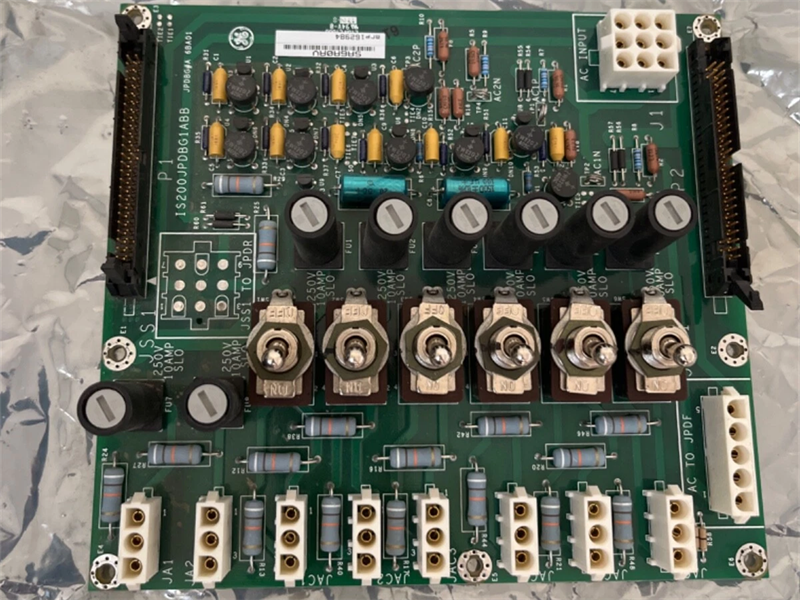

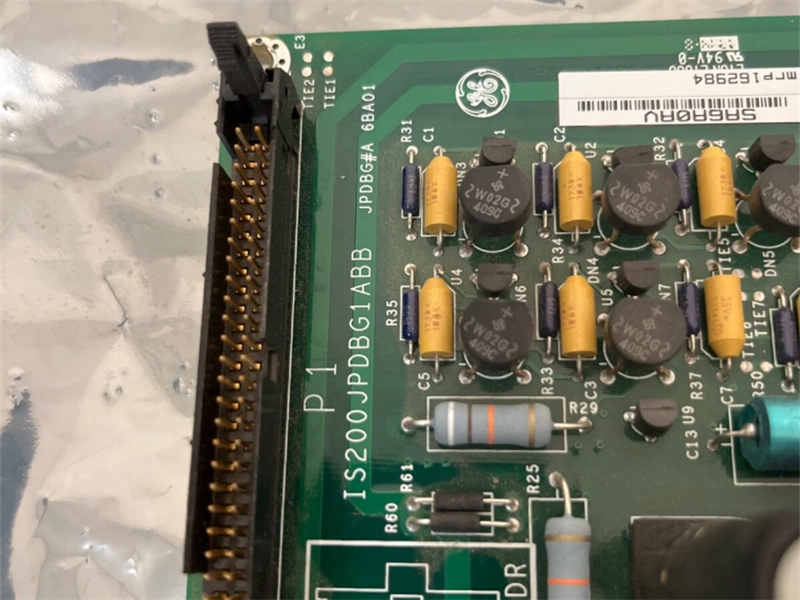

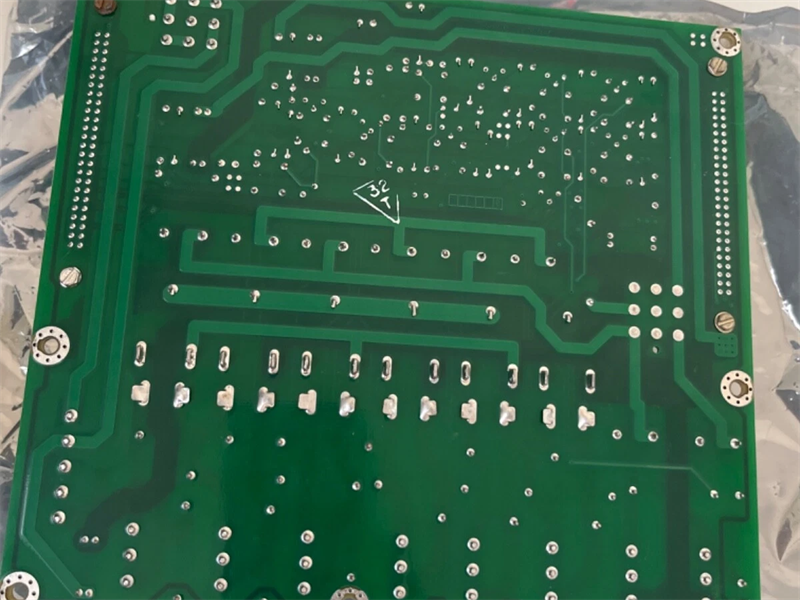

برد توزیع برق IS200JPDBG1AAB GE MKVIe (JPDB)

شرح:
برد توزیع توان ac (JPDB) توان ac را تنظیم، نظارت و توزیع می‌کند. این ماژول شامل دو فیلتر خط و یک برد مدار IS200JPDB است. این ماژول دارای دو مدار توزیع ac جداگانه است که هر کدام برای 20 آمپر در 115 یا 230 ولت ac طراحی شده‌اند. مدارهای ورودی باید به صورت موازی سیم‌کشی شوند تا از آلارم‌های PPDA در هنگام تأمین یک منبع تغذیه ac جلوگیری شود.

برای هر مدار، یک خروجی فیوزدار و سه خروجی مدار شاخه فیوزدار و سوئیچ‌دار ارائه شده است. اتصال به یک ماژول توزیع JPDF 125 V dc اختیاری ارائه شده است. IS200JPDB شامل مدارهای مانیتورینگ غیرفعال برای دامنه‌های ac و همچنین بازخورد وضعیت برای همه مدارهای فیوزدار است. مدارهای مانیتورینگ روی کانکتور P1 قرار دارند که با اتصال کابل به بردی حاوی بسته ورودی/خروجی PPDA تشخیص توان سازگار است. IS200JPDB همچنین دارای یک کانکتور P2 برای عبور سیگنال‌های مانیتورینگ از سایر کارت‌های سیستم توزیع برق است.

در صورت نیاز، می‌توان دو ماژول JPDB را به یک بسته ورودی/خروجی PPDA متصل کرد.

IS2020JPDBG2 در صورت نیاز به انتخابگر منبع ac در سیستم، یک کانکتور اضافی ارائه می‌دهد. این کانکتور دو منبع ac تغذیه شده به JPDB را قطع کرده و آنها را به کانکتور JSS1 در لبه برد هدایت می‌کند. خروجی انتخابگر ac سپس به JSS1 سیم‌کشی شده و به خروجی‌های هر شاخه مدار هدایت می‌شود.

سازگاری
IS2020JPDB با کانکتورهای سیگنال بازخورد P1 / P2 در JPDE، JPDF، JPDS و JPDM که به یک بسته ورودی/خروجی PPDA منتهی می‌شوند، سازگار است. کانکتور JAF2 با ورودی ac در ماژول JPDF با همین نام سازگار است.

نصب
ماژول IS2020JPDB به صورت عمودی بر روی یک پایه فلزی در کابینتی که توسط PDM استفاده می‌شود، نصب می‌شود. باید بین ورق فلزی IS2020JPDB و اتصال زمین محافظ سیستم، اتصال برقرار شود.

برق ورودی برای مدار ac اول به ترمینال‌های AC1H (خط) و AC1N (خنثی) و برای مدار ac دوم به ترمینال‌های AC2H (خط) و AC2N (خنثی) اعمال می‌شود. هر دو ورودی ac باید دارای اتصالات خنثی زمین شده باشند. مدارهای خروجی طبق دستورالعمل سیستم متصل می‌شوند.

اگر سیستم توزیع برق شامل یک بسته ورودی/خروجی تشخیص توان PPDA باشد، یک کابل روبانی ۵۰ پین از کانکتور JPDB P1 به کانکتور P2 روی برد نگهدارنده PPDA مورد نیاز است. عبور این اتصال از سایر بردهای PDM اصلی با استفاده از کانکتور P2 مجاز است.

اتصال زمین
سیستم‌های Mark* VIe زمین را به یک زمین حفاظتی (PE) و یک زمین کاربردی (FE) تقسیم می‌کنند. زمین PE باید مطابق با تمام استانداردهای محلی به یک اتصال زمین مناسب متصل شود. حداقل اتصال زمین باید قادر به عبور جریان ۶۰ آمپر به مدت ۶۰ ثانیه و حداکثر ۱۰ ولت افت ولتاژ باشد. سیستم زمین FE باید در یک نقطه به سیستم زمین PE متصل شود.

JPDB از طریق پایه‌های فلزی نصب که به ورق فلزی زیرین یک ماژول فلزی متصل شده‌اند، به زمین متصل می‌شود. زمین به بدنه‌های فلزی سوئیچ روی JPDB اعمال می‌شود. علاوه بر این، زمین به عنوان یک نقطه مرجع محلی هنگام ایجاد سیگنال‌های بازخورد ظاهر شده در P2 استفاده می‌شود. ورق فلزی ماژول نسبت به سطحی که روی آن نصب شده است عایق‌بندی شده است. این کار به طور خاص برای امکان تعریف زمین JPDB مستقل از سطح نصب انجام می‌شود. معمولاً JPDB به یک پایه پشتی متصل به FE نصب می‌شود. JPDB در قسمت پایین کابینت قرار می‌گیرد و یک سیم زمین جداگانه از ماژول JPDB به PE ارائه می‌شود. حداقل طول سیم زمین برای پایین نگه داشتن امپدانس در فرکانس‌های رادیویی مهم است، این امر به فیلترهای خط ورودی اجازه می‌دهد تا به درستی کار کنند.

چیدمان فیزیکی
وقتی JPDB با یک منبع اختیاری استفاده می‌شود، انتخابگر باید بالای JPDB قرار گیرد، بنابراین امکان اتصال کوتاه برق بین دو قطعه با استفاده از کانکتور JSS1 فراهم می‌شود. وقتی JPDB با یک برد JPDF (125 ولت DC) استفاده می‌شود، کانکتور JAF1 برق AC را برای JPDF فراهم می‌کند. بهترین مکان برای JPDF در این چیدمان، زیر JPDB است تا طول سیم‌کشی به حداقل برسد. هدرهای کابل روبان P1 و P2 در تمام بردهای JPDB قرار گرفته‌اند، بنابراین JPDS یا JPDM که بسته ورودی/خروجی PPDA را نگه می‌دارد، بهتر است در بالای چیدمان برد قرار گیرد. این امر به کابل‌های روبان اجازه می‌دهد تا از یک کارت به کارت بعدی جریان یابند، از بالا خارج شوند و به پایین کارت بعدی وارد شوند تا زمانی که به میزبان PPDA برسند. کانکتور P1 سیگنال‌های بازخورد را به بردی که دارای بسته ورودی/خروجی PPDA است، منتقل می‌کند. کانکتور P2 بازخورد را از سایر بردهای توزیع برق دریافت می‌کند و سیگنال‌ها را از P1 به PPDA منتقل می‌کند.

یادداشت‌های کاربردی
وقتی JPDB با یک ورودی AC استفاده می‌شود، دو ورودی AC باید به صورت موازی با منبع سیم‌کشی شوند. اکنون همه مدارهای شاخه خروجی برق دارند و هیچ تشخیصی نمی‌تواند ایجاد شود. اگر فقط از یک ورودی AC استفاده شود، ممکن است خطایی برای قطع برق AC در مدار شاخه سوئیچ نشده ظاهر شود.

عملیات
دو منبع تغذیه AC به یک برد ترمینال در سمت راست ماژول JPDB سیم‌کشی شده‌اند. برق AC به مجموعه فیلترهای خط AC در زیر برد مدار IS200JPDB می‌رود. یک دسته سیم، مجموعه‌های فیلتر را به کانکتور J1 برد مدار JPDB متصل می‌کند.

ماژول IS2020JPDBG01 از برد مدار IS200JPDBH1A استفاده می‌کند. این برد اتصالی برای انتخابگر منبع AC فراهم نمی‌کند و برق AC J1 مستقیماً به مدارهای شاخه خروجی سیم‌کشی می‌شود.

ماژول IS2020JPDBG02 از برد مدار IS200JPDBH2A استفاده می‌کند. این برد برای استفاده با یک انتخابگر منبع ac طراحی شده است. این برد دارای کانکتور JSS1 است که به برد نصب شده است. ac فیلتر شده خارجی از کانکتور J1 به JSS1 تغذیه می‌شود. خروجی انتخابگر منبع برای تغذیه خروجی‌های مدار شاخه به JSS1 باز می‌گردد.

JAF1 برق را مستقیماً از کانکتور ورودی J1 به یک برد JPDF اختیاری مجاور تغذیه می‌کند تا دو ماژول تبدیل برق DACA را تغذیه کند. ماژول‌های DACA برق AC را به 125 ولت DC تبدیل می‌کنند تا به عنوان یک منبع تغذیه AC پشتیبان برای سیستم‌هایی که از باتری 125 ولت DC استفاده می‌کنند، استفاده شود.

ویژگی‌ها:

• قابلیت اطمینان بالا

پایداری و قابلیت اطمینان سیستم از طریق اقداماتی مانند تأمین برق پشتیبان و کاهش نویز EMI افزایش یافته است، که عملکرد عادی حتی در محیط‌های سخت را تضمین می‌کند و دوام و پایداری را به نمایش می‌گذارد.

• طراحی ماژولار

نصب و نگهداری را تسهیل می‌کند.

• قابلیت تعویض فوری (Hot-Swap)

امکان تعویض ماژول بدون ایجاد وقفه در عملکرد سیستم را فراهم می‌کند.

• قابلیت ارتباطی داخلی

پشتیبانی از انتقال داده با سیستم کنترل.

• تطبیق پذیری

قابل استفاده برای همه رک‌ها و تابلوهای ترمینال، تسهیل ادغام و استقرار در سیستم‌های مختلف، کاهش هزینه‌های تهیه و نگهداری کاربر.

• قابلیت نگهداری

از عملکردهای مختلف تعمیر و نگهداری و تشخیصی پشتیبانی می‌کند، عیب‌یابی و تعمیر را تسهیل می‌کند، زمان از کارافتادگی سیستم را به حداقل می‌رساند و راندمان تولید را بهبود می‌بخشد.

سوالات متداول:
۱. رتبه‌بندی برد IS200JPDBG1A چیست؟
مدار ۱۱۵/۲۳۰ ولت AC
۵۰/۶۰ هرتز
محافظت در برابر قطع کننده مدار 30 آمپر

۲. بار کل مدار AC مربوط به IS200JPDBG1A چقدر است؟
۱۰ آمپر روی JAF1 AC1 به علاوه ۲۰ آمپر در مجموع روی JA1+JAC1+JAC3+JAC5
۱۰ آمپر روی JAF1 AC2 به علاوه ۲۰ آمپر در مجموع روی JA2+JAC2+JAC4+JAC6
