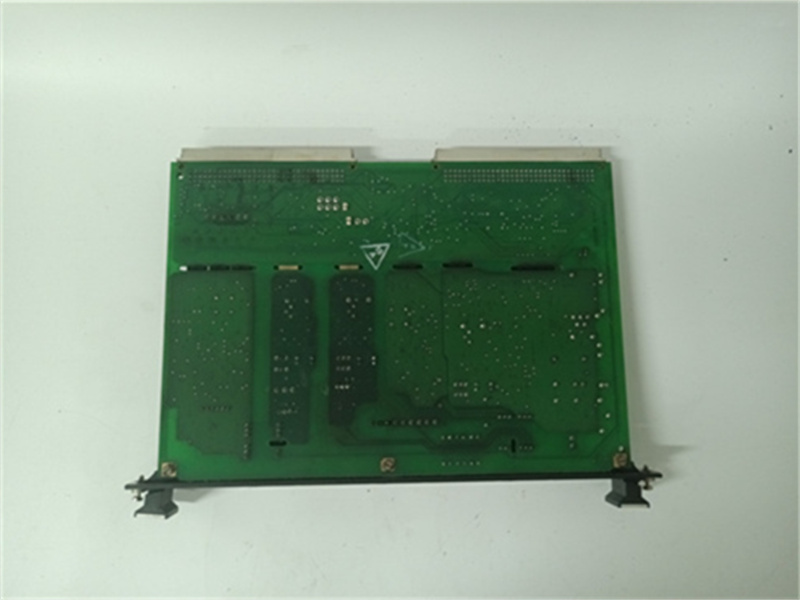

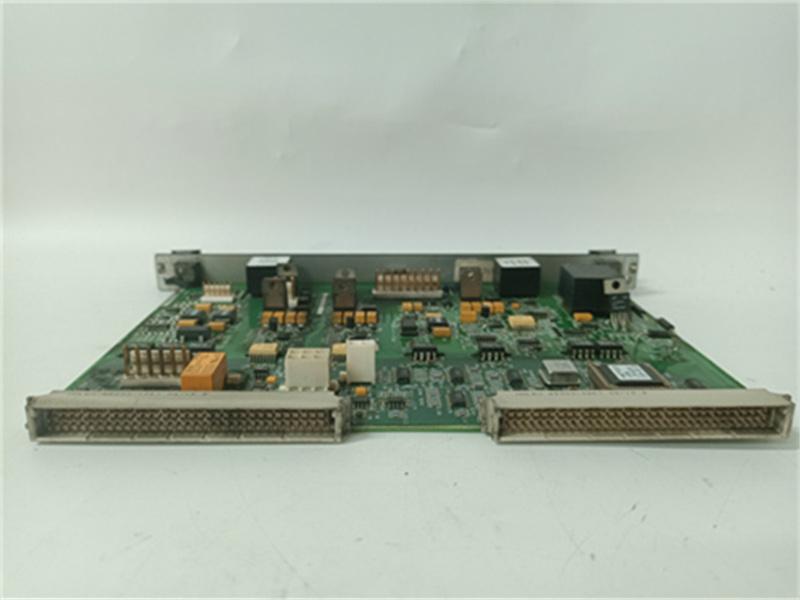

برد ترمینال ورودی/خروجی IS200ESYSH3A GE

شرح:

مدل IS200ESYSH3A شرکت جنرال الکتریک، EX2100e، یک برد ترمینال ورودی/خروجی است. نام اختصاری این برد ESYS است که مخفف Excitation Control System I/O Interface می‌باشد. وظیفه اصلی این برد، اتصال ورودی و خروجی پایه به اکسایتر در داخل سیستم کنترل است. اکثر رابط‌های ورودی/خروجی سیستم EX2100e از طریق برد ESYS مدیریت می‌شوند. تمام رابط‌های ارائه شده توسط برد ESYS از طریق برد فرعی HSLA High-Speed Serial Link (HSSL) به سیستم کنترل EX2100e ارسال می‌شوند.

مشخصات:
شماره قطعه: IS200ESYSH3A
سری: EX2100e
نوع محصول: برد ترمینال ورودی/خروجی
بخش‌های کنترل: M1
تنوع گروهی: H3
افزونگی: کنترل سیمپلکس
اتصالات: PTها و CTها
تعداد کانکتورهای پین زیر D: 6
ولتاژ ورودی: 24 ولت DC
ولتاژ خروجی: 0-10 ولت DC
جریان نامی: 10A
دمای کارکرد: ۴۰ تا ۸۵ درجه سانتیگراد
کشور سازنده: ایالات متحده آمریکا (USA)
شرح عملکرد:
-عملکرد اصلی: برد ترمینال IS200ESYSH3A به عنوان رابط ورودی/خروجی برای سیستم کنترل تحریک عمل می‌کند. وظیفه اصلی آن اتصال ورودی‌ها و خروجی‌های پایه به تحریک‌کننده درون سیستم کنترل است.
ویژگی‌های رابط: تمام رابط‌های ارائه شده توسط برد ESYS از طریق برد کمکی HSLA High-Speed Serial Link (HSSL) که شامل می‌شود، به سیستم کنترل EX2100e منتقل می‌شوند.
منبع تغذیه: این مدل دارای هفت ورودی کنتاکت کمکی است و با ولتاژ ۵۵ ولت DC تغذیه می‌شود.

لینک دیتاشیت:

برد ترمینال ورودی/خروجی IS200ESYSH3A GE پی دی اف برگه اطلاعات
