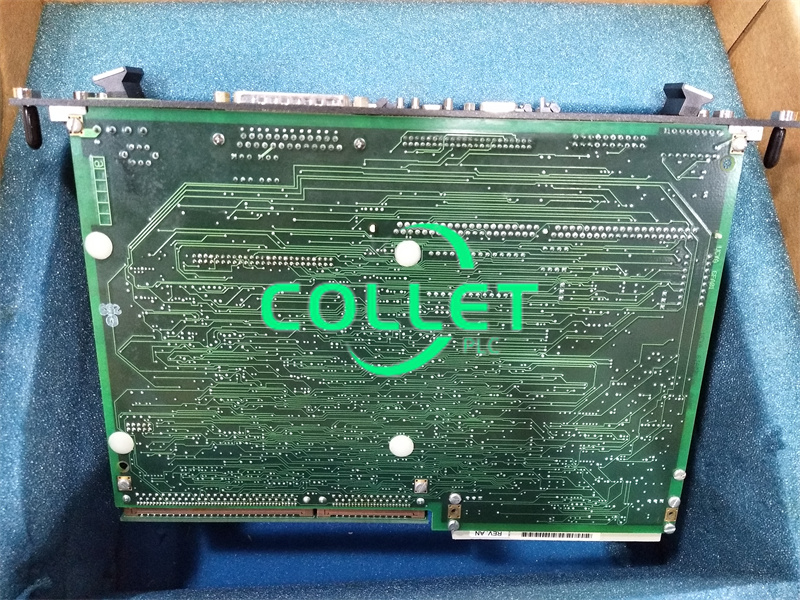

کارت انتخابگر تحریک IS200ESELH3AAA GE EX2100

شرح:

شرح عملکرد

IS200ESELH3A یک برد انتخابگر تحریک است که توسط GE توسعه داده شده و جزئی جدایی‌ناپذیر از سیستم تحریک EX2100 می‌باشد. این برد که در رک کنترل سیستم قرار دارد، وظیفه اصلی آن دریافت شش سیگنال پالس گیت سطح منطقی از برد ورودی/خروجی اصلی تحریک (EMIO) است. سپس این سیگنال‌ها پردازش شده و از طریق شش مجموعه کابل به بردهای تقویت‌کننده پالس گیت تحریک (EGPA) واقع در کابینت تبدیل توان توزیع می‌شوند. برد ESEL انتقال و تقویت دقیق سیگنال توسط بردهای EGPA را تضمین می‌کند که به نوبه خود درایوهای گیت را در سیستم تحریک مدیریت می‌کنند. این هماهنگی برای تنظیم کارآمد خروجی الکتریکی ژنراتور ضروری است.

داده‌های برنامه

برد ESEL که با پیکربندی ساده‌ای مهندسی شده است، نیاز به جامپر یا نقاط تست را از بین می‌برد و هم طرح‌بندی و هم نگهداری را ساده می‌کند. کانکتورهای P1 و P2 اتصال به صفحه پشتی VME را امکان‌پذیر می‌کنند و به عنوان رابط‌های حیاتی برای ادغام برد در سیستم گسترده‌تر عمل می‌کنند. اگرچه سیگنال‌های پین خاص برای این کانکتورها در این سند تعریف نشده‌اند - زیرا معمولاً در طی مراحل عیب‌یابی استاندارد بررسی نمی‌شوند - اما این رویکرد بر قابلیت اطمینان و طراحی کم‌نیاز به نگهداری برد تأکید می‌کند و مدیریت آسان‌تر را تسهیل کرده و نقاط خرابی بالقوه را کاهش می‌دهد.

برد ESEL دارای یک طرح‌بندی دقیق و منظم است که در شکل همراه (که در اینجا ارائه نشده است) برجسته شده است. یکی از ویژگی‌های کلیدی، سه LED سبز در بالای پنل جلویی است که به عنوان نشانگرهای وضعیت حیاتی عمل می‌کنند. این LEDها اطلاعات بلادرنگ در مورد وضعیت عملیاتی برد ارائه می‌دهند:

۱. نشانگر برق: تأیید می‌کند که برق به برد می‌رسد و آماده‌ی کار است.
۲. نشانگر فعال بودن: نشان می‌دهد که برد توسط یک سیگنال کنترلی از کنترلر C فعال شده است و آمادگی برای انجام وظایف تعیین‌شده را نشان می‌دهد.
۳. نشانگر گیت: نشان می‌دهد که برد به طور فعال در حال گیت است که توسط ورودی‌های گیت از EMIO هدایت می‌شود و نقش آن را در مدیریت سیگنال‌های الکتریکی درون سیستم نشان می‌دهد.

این LEDها در کنار هم، روشی ساده و در عین حال جامع برای نظارت بر وضعیت برد ارائه می‌دهند که به تشخیص سریع و تضمین عملکرد بهینه کمک می‌کند.

روش تعویض برد (آفلاین)

مراحل آماده‌سازی:

۱. تحریک‌کننده را بی‌برق کنید: قبل از شروع هرگونه فرآیند تعویض، مطمئن شوید که تحریک‌کننده کاملاً بی‌برق شده است تا از خطرات الکتریکی جلوگیری شود و محیط کاری ایمن فراهم شود.
۲. وضعیت برق را بررسی کنید: درب کابینت کنترل را باز کنید و نشانگرهای برق را روی هر دو منبع تغذیه EPDM و EPSM به صورت بصری بررسی کنید. مطمئن شوید که همه نشانگرها، از جمله سه LED روی برد ESEL، خاموش هستند که تأیید می‌کند سیستم خاموش و برای کار ایمن است.

فرآیند حذف:

۱. پیچ‌های صفحه جلویی را شل کنید: پیچ‌های بالا و پایین صفحه جلویی، نزدیک زبانه‌های بیرون‌انداز را پیدا کنید. این پیچ‌ها را بدون اینکه کاملاً باز کنید، شل کنید، زیرا در صفحه جلویی گیر کرده‌اند.
۲. برد را از جای خود خارج کنید: زبانه‌های بیرون‌انداز را بلند کنید تا برد از قفسه جدا شود.
۳. برد را بیرون بیاورید: با استفاده از هر دو دست، برد را به آرامی از قفسه بیرون بکشید.

فرآیند درج:

۱. برد جایگزین را تراز کنید: برد جایگزین را با شیار صحیح در رک تراز کنید. برد را با دقت در جای خود قرار دهید و از تراز صحیح آن با کانکتورها اطمینان حاصل کنید.
۲. شروع به قرار دادن تخته در جای خود کنید: بالا و پایین صفحه جلویی را همزمان با شست‌هایتان محکم فشار دهید تا تخته به طور یکنواخت و ایمن در جای خود قرار گیرد.
۳. برد را محکم کنید: پیچ‌های بالا و پایین صفحه جلویی را به طور مساوی و به طور متناوب محکم کنید تا مطمئن شوید که برد به طور قائم و محکم در شیار قرار گرفته است. این مرحله برای جلوگیری از ناهمترازی و اطمینان از اتصالات الکتریکی مناسب بسیار مهم است.

ویژگی‌ها

پس از دریافت شش سیگنال پالس گیت سطح منطقی از برد EMIO، برد ESEL به طور موثر این سیگنال‌ها را پردازش می‌کند تا شش مجموعه کابل توزیع شده به بردهای EGPA که در کابینت تبدیل توان قرار دارند را هدایت کند. بردهای EGPA مستقیماً با این کابل‌ها ارتباط برقرار می‌کنند و نقش حیاتی در تقویت و مدیریت سیگنال ایفا می‌کنند که برای عملکرد کلی سیستم تحریک ضروری است. ESEL 1 ذاتاً توسط M1 هدایت می‌شود، در حالی که ESEL 2 توسط M2 هدایت می‌شود و کنترل‌کننده M1 به طور پیش‌فرض نقش فعال را بر عهده دارد. این پیکربندی قابلیت اطمینان سیستم را افزایش می‌دهد و انعطاف‌پذیری عملیاتی را ارائه می‌دهد و امکان مدیریت کارآمد فرآیندهای تحریک و عملکرد روان را در طول انتقال کنترل‌کننده یا تعمیرات احتمالی سیستم فراهم می‌کند.

لینک دیتاشیت:

کارت انتخابگر تحریک IS200ESELH3AAA GE EX2100 پی دی اف برگه اطلاعات
