کارت ورودی/خروجی اصلی IS200EMIOH1AEB GE EX2100

IS200EMIOH1A یک برد ورودی/خروجی اصلی اکسایتر است که توسط جنرال الکتریک تحت سری EX2100 تولید شده است.

مورد شماره.:
IS200EMIOH1AEB
پرداخت:
T/T
قیمت بازار:
$4500
منبع اصلی محصول:
U.S.A.
رنگ:
Depends on material
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید:
5-7 days
سهام کالا:
2
وزن محصول:
0.4 kg

اکنون پرس و جو

معرفی محصول

تولید	جنرال الکتریک
مدل	IS200EMIOH1AEB
شماره پ.ن.	IS200EMIOH1AEB
کاتالوگ	EX2100
توضیحات	کارت ورودی/خروجی اصلی
مبدا	ایالات متحده آمریکا
کد HS	۸۵۳۸۹۰۹۱
ابعاد	۳۳ * ۱۰ * ۸ (سانتی متر)
وزن	۰.۴ کیلوگرم

شرح:

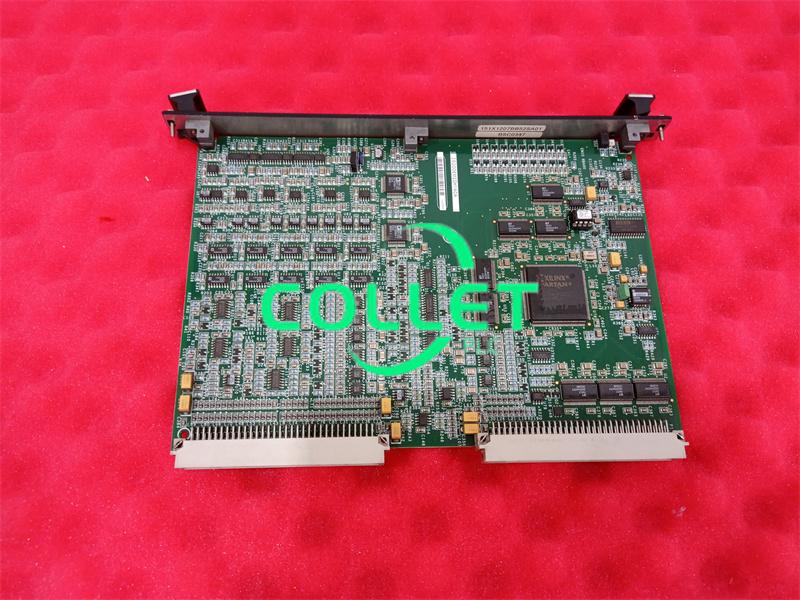

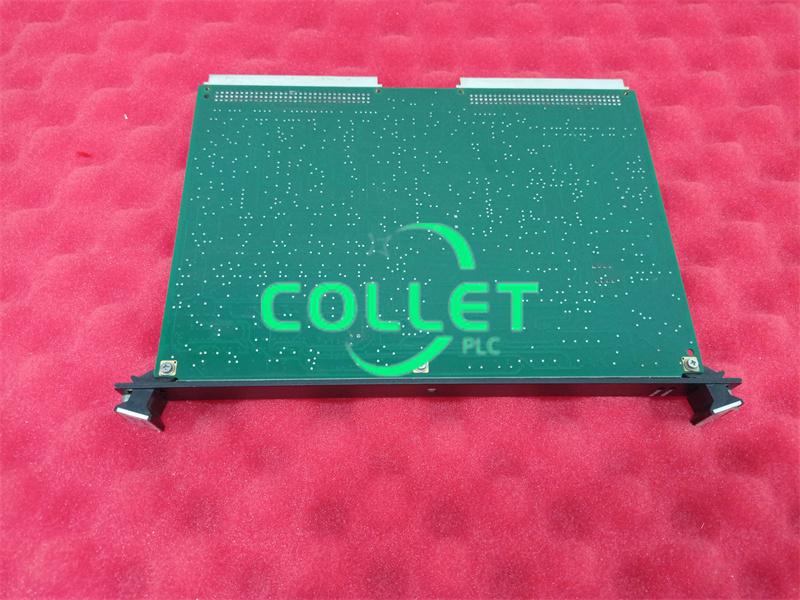

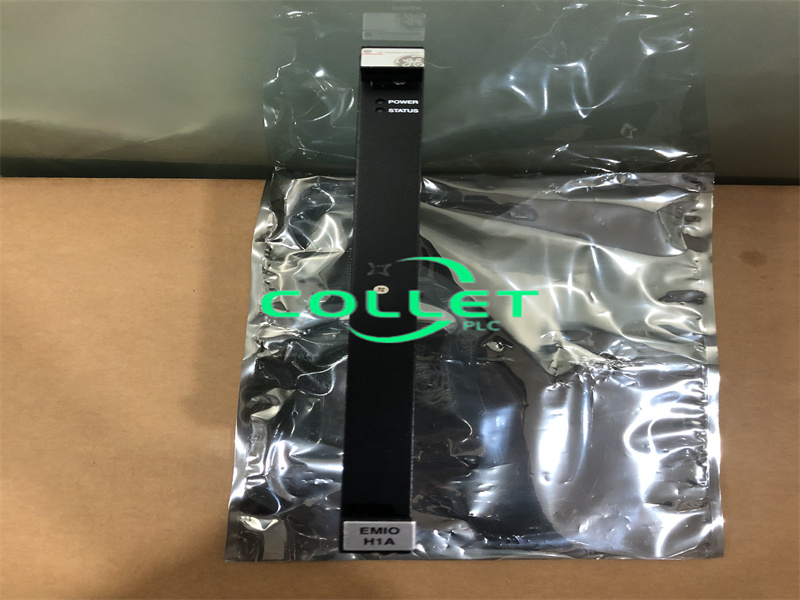

IS200EMIOH1A یک برد ورودی/خروجی اصلی تحریک (Exciter Main I/O Board) است که توسط جنرال الکتریک تحت سری EX2100 تولید می‌شود. این برد، یک برد تک اسلاته و دو ارتفاعه به سبک VME است که در رک کنترل نصب می‌شود. ورودی/خروجی بردهای ترمینال EPCT، ECTB، EACF و EXTB توسط EMIO مدیریت می‌شود. سیگنال‌های PT و CT در I/O گنجانده شده‌اند. ورودی‌های کنتاکت، درایورهای رله خروجی و درایوهای رله قطع پایلوت همگی در دسترس هستند. همچنین سیگنال‌های پالس گیت سطح منطقی را به برد ESEL ارسال می‌کند که آنها را از طریق صفحه پشتی به EGPA در کابینت تبدیل برق ارسال می‌کند. EMIO ورودی‌ها و خروجی‌ها را از انواع بردهای ورودی/خروجی متصل به رک کنترل مدیریت می‌کند.

تعویض برد IS200EMIOH1A (آفلاین)

مطمئن شوید که محرک غیرفعال شده است.
قبل از لمس کردن، درب کابینت کنترل را باز کنید و هرگونه مدار الکتریکی را از نظر برق بررسی کنید.
برد EMIO را با احتیاط و طبق مراحل زیر از قفسه کنترل جدا کنید:
پیچ‌های نزدیک زبانه‌های بیرون‌انداز در بالا و پایین صفحه جلویی را شل کنید. (پیچ‌های صفحه جلویی قفل هستند و نباید باز شوند.)
با بلند کردن زبانه‌های بیرون‌انداز، ماژول را بردارید.
با هر دو دست، آن را به آرامی از روی قفسه بکشید.
برد EMIO جایگزین را در شیار رک مربوطه قرار دهید.
با فشار دادن همزمان بالا و پایین صفحه جلویی با شست‌هایتان، شروع به قرار دادن تخته در جای خود کنید.
پیچ‌های بالا و پایین صفحه جلویی را محکم کنید تا برد در شیار قرار گیرد. برای اطمینان از قرارگیری صحیح ماژول در جای خود، پیچ‌ها را به طور یکنواخت محکم کنید.

هنگام کنترل ورودی‌ها و خروجی‌های سایر بردهای ترمینال، IS200EMIOH1A ورودی‌های کنتاکت، درایورهای رله تریپ پایلوت، سیگنال‌های PT و CT و درایورهای رله خروجی را کنترل می‌کند. با اتصال برد EMIO به برد EXTB، برد EMIO فرآیند قطع تحریک را آغاز می‌کند، به این معنی که برد EMIO برد EDEX را که EXTB به آن متصل است نیز کنترل می‌کند.

هنگام استفاده از برد IS200EMIOH1A، بهترین دفترچه راهنما، دفترچه راهنمای برد ورودی/خروجی اصلی تحریک GEI-100453 IS200EMIO است، اما از آنجایی که پیدا کردن آن دفترچه راهنما دشوار است، راهنمای کاربر کنترل تحریک GEH-6632 EX2100 در صفحه چهل و هشت، اطلاعاتی در مورد برد EMIO دارد.

سوالات متداول:

۱. برد IS200EMIOH1A رله‌های چشمک‌زن میدانی را کنترل می‌کند. برد IS200EMIOH1A کدام رله‌های چشمک‌زن میدانی را کنترل می‌کند و چگونه؟
برد IS200EMIOH1A رله‌های چشمک‌زن میدانی ۵۳A و ۵۳A را کنترل می‌کند، این عملکرد از طریق درایورهای روی برد EMIO انجام می‌شود.

۲. مدل IS200EMIOH1A به کدام قسمت‌های برد اصلی EBKP متصل است؟
برد IS200EMIOH1A به بخش C و همچنین کنترل‌کننده‌های M1 و M2 متصل است.

لینک دیتاشیت:

کارت ورودی/خروجی اصلی IS200EMIOH1AEB GE EX2100 پی دی اف برگه اطلاعات
