برد رابط پل شخصیتی IS200BPIBG1AEB GE Mk VI

شرح:

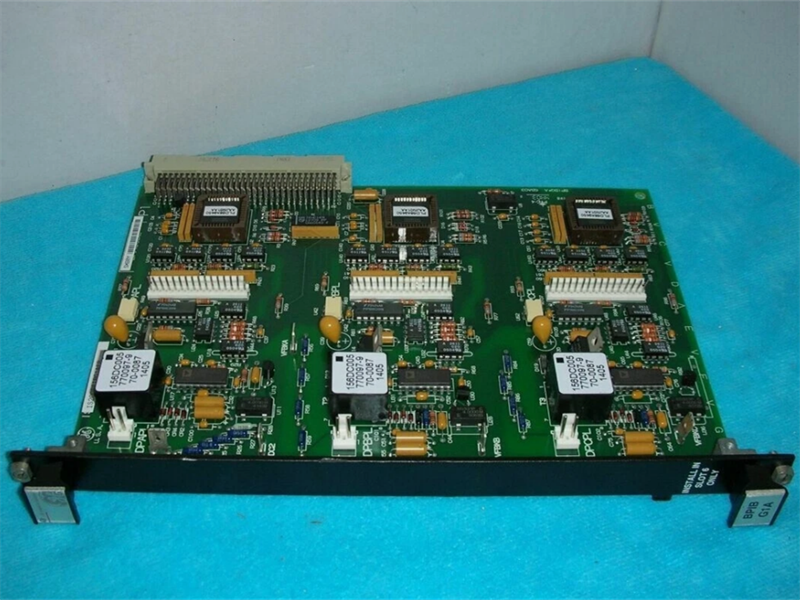

مدل IS200BPIBG1AEB یک برد رابط پل درایو IGBT است که توسط جنرال الکتریک برای سری Mark VI IS2000 ساخته شده است. این برد مدار چاپی IS200BPIBG1AEB متعلق به سری سیستم کنترل توربین Mark VI است که به طور خاص برای مدیریت و کنترل اجزای درایو اتوماتیک در توربین‌های گازی، بخار و بادی سازگار با GE، با طیف وسیعی از عملکردهای کاربردی خاص طراحی شده است. از آنجایی که سری Mark V فقط برای توربین‌های گازی و بخار قابل استفاده است، این را می‌توان یک ارتقاء عملکردی قابل توجه برای سری سیستم کنترل توربین Mark V که قبلاً توسعه یافته بود، در نظر گرفت.

سری سیستم کنترل توربین Mark VI که IS200BPIBG1AEB به آن تعلق دارد، به دلیل کیفیت برتر خود در بسیاری از بازارهای مربوطه بسیار مورد توجه است.

IS200BPIBG1A برای ثبت خطاهای شناسایی شده توسط برد درایو گیت و گزارش این خطاها به برد پردازشی مناسب طراحی شده است. برخی از خطاها توسط IS200BPIBG1A مدیریت می‌شوند. این برد همچنین با اتصال سیگنال‌های کنترل منطقی کانکتور P1 به برد فیدبک موازی و برد درایو گیت، امکان تنظیم سیگنال را فراهم می‌کند.

پارامترها:
شماره محصول: IS200BPIBG1AEB
سری محصولات: سیستم کنترل توربین Mark VI IS200
شرح عملکرد: برد رابط محور محرک IGBT
محدوده VCO فیدبک ولتاژ لینک DC: 0-20 مگاهرتز
برق مورد نیاز: ۱۷.۷ ولت متناوب یا ۵ ولت مستقیم
خروجی برق رابط کارت درایو IGBT: ایزوله ۵ ولت DC، حداکثر ۵۰۰ میلی آمپر
تعداد منبع تغذیه: ۶
نوع منبع تغذیه: ایزوله
تعداد بردهای درایو کنترل‌شده: ۳/۶
الزامات برق 5 ولت DC: ≤2.5 وات
برق مورد نیاز ۱۷.۷ ولت AC: ۲۰ وات/۳۵ وات (۳ درایو/۶ درایو)

ویژگی‌ها:

• عملکرد بالا

پردازنده مرکزی (CPU) به گونه‌ای طراحی شده است که عملکرد و قدرت پردازش بالایی را ارائه دهد و آن را قادر می‌سازد تا حجم زیادی از ترافیک شبکه را مدیریت کند و پروتکل‌های پیچیده شبکه را پیاده‌سازی کند.

• مقیاس‌پذیری

سوئیچ IS200BICIH1ADB بسیار مقیاس‌پذیر است و با افزایش نیازهای شبکه، به راحتی قابل گسترش است.

• قابلیت اطمینان

این سوئیچ با اجزایی ساخته شده است که برای ارائه عملکرد قابل اعتماد و پایدار، حتی در محیط‌های شبکه‌ای دشوار، طراحی شده‌اند.

• سهولت مدیریت

سوئیچ IS200BICIH1ADB برای سهولت مدیریت طراحی شده است و دارای یک رابط کاربری ساده و شهودی برای پیکربندی و مدیریت آسان تنظیمات شبکه است.

سوالات متداول درباره IS200BPIBG1AEB:

۱. چند کانکتور در مدل IS200BPIBG1AEB وجود دارد؟
مدل IS200BPIBG1AEB چهار نوع کانکتور اصلی دارد: PAPL، PBPL و PCPL (کانکتورهای رابط برد درایور فاز A) و DPAPL، DPBPL و PCPL (کانکتورهای برق AC 17.7). کانکتورهای PAPL، PBPL و PCPL هر کدام 16 پین دارند که هر کدام عملکرد خاص خود را دارند. کانکتورهای DPAPL، DPBPL و DPCPL هر کدام 2 پین دارند.

۲. IS200BPIBG1AEB چه نوع PCB است؟
مدل IS200BPIBG1AEB یک برد رابط سفارشی پل درایور IGBT است. این برد، سیگنال‌های مورد نیاز برای اتصال و کار با کانکتورهای O1 را فراهم می‌کند. از سیگنال‌های کنترل دیجیتال سطح منطقی استفاده می‌کند و می‌تواند با سه تا شش برد درایور گیت/فیدبک موازی و مدار فیدبک VCO ایزوله مورد استفاده قرار گیرد.

۳. IS200BPIBG1A از چه پوششی استفاده می‌کند؟
IS200BPIBG1A از یک پوشش استاندارد استفاده می‌کند، نه یک پوشش تطبیقی.

۴. پوشش استاندارد PCB برای دستگاه IS200BPIBG1A شامل چه مواردی است؟
پوشش استاندارد PCB برای محصول IS200BPIBG1A به یک پوشش شیمیایی ضخیم اطلاق می‌شود که در کل زیرلایه اعمال می‌شود.

5. آیا موجودی موجود است یا مدت زمان تحویل چقدر است؟

زمان سرب: موجود است

لینک دیتاشیت:

برد رابط پل شخصیتی IS200BPIBG1AEB GE Mk VI پی دی اف برگه اطلاعات
