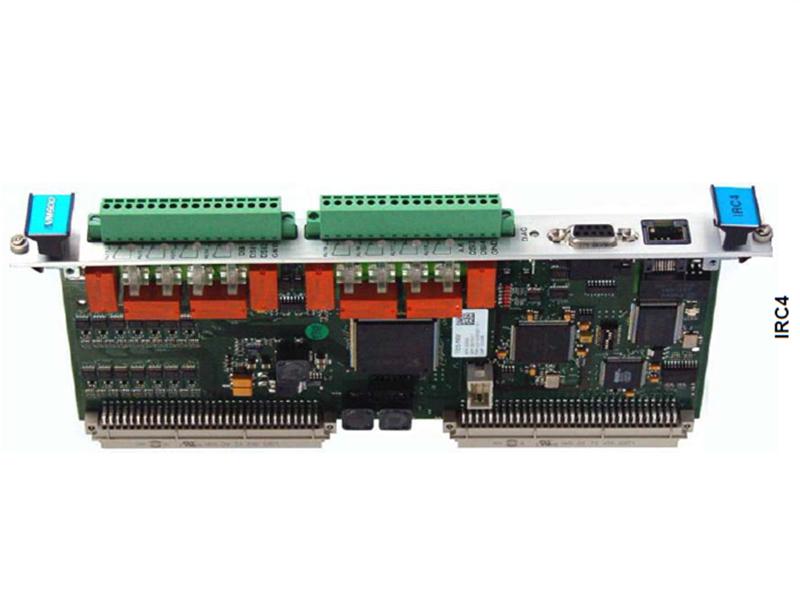

کارت رله هوشمند IRC4 Vibration 601-001-001-003

شرح:

کارت رله هوشمند IRC4 برای استفاده در سری VM600 سیستم‌های حفاظت ماشین‌آلات و سیستم‌های نظارت بر وضعیت و عملکرد، از خط تولید Vibro-Meter® شرکت Meggitt Sensing Systems طراحی شده است. این یک کارت اختیاری است که برای استفاده در مواردی که ترکیبات پیچیده‌ای از خروجی‌های گسسته داخلی از کارت‌های MPC4 و/یا AMC8 مورد نیاز است، استفاده می‌شود.

IRC4 یک کارت بدون جامپر است که توسط یک میکروکنترلر مدرن ۱۶ بیتی هدایت می‌شود. این محصول می‌تواند معادلات پیچیده را با حداکثر ۸۶ ورودی گسسته که از تمام کارت‌های MPC4 و AMC8 نصب شده در یک رک VM600 می‌آیند، پردازش کند. سطح بالای پیکربندی آن، آن را برای مدیریت ۲۰۰۰ رأی‌گیری (دو از سه) ایده‌آل می‌کند.

IRC4 در پشت رک VM600 (ABE04x) نصب شده و مستقیماً از طریق یک کانکتور به پنل پشتی رک متصل می‌شود.

IRC4 شامل هشت رله با کنتاکت‌های تغییر وضعیت است. هر رله به سه ترمینال روی یک نوار ترمینال پیچی که در پشت رک قابل دسترسی است، متصل است.

کارت‌های IRC4 با استفاده از «IRC4 Configurator»، یک برنامه اختصاصی ویندوز از Meggitt Sensing Systems با رابط کاربری گرافیکی، کاملاً قابل تنظیم نرم‌افزاری هستند. هیچ جامپری لازم نیست، زیرا هر پارامتر IRC4 با استفاده از این نرم‌افزار تنظیم می‌شود.

نرم‌افزار پیکربندی IRC4 از فایل MPS از محیط رک و یک فایل Microsoft® Excel® که معادلات منطقی مورد نیاز ("لیست سیگنال‌های ماشین مجازی") را توصیف می‌کند، به عنوان ورودی استفاده می‌کند.
