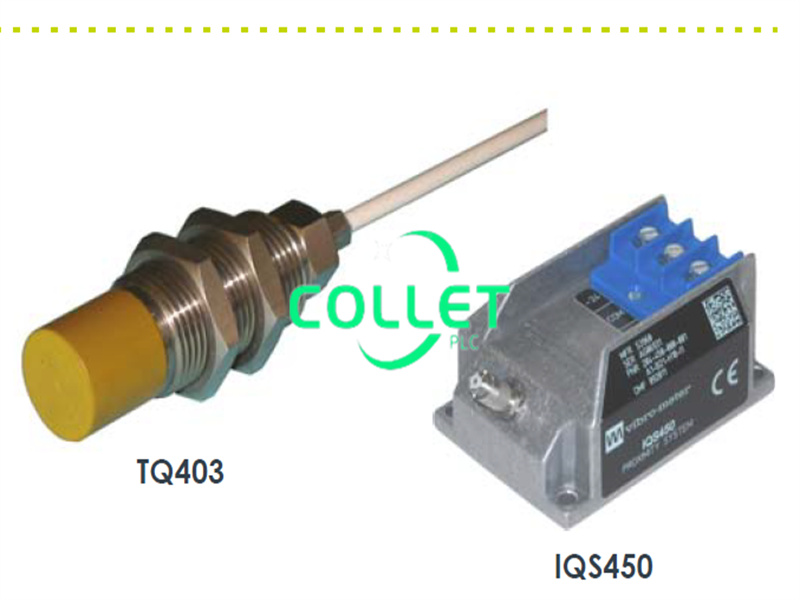

تهویه سیگنال ارتعاش IQS450 204-450-000-001 A1-B23-H05-I0

شرح:

دستگاه تنظیم سیگنال ارتعاش IQS450 مدل 204-450-000-001 A1-B23-H05-I0 بدون آداپتور نصب

تقویت‌کننده سیگنال IQS450
خروجی
خروجی ولتاژ، پیکربندی ۳ سیمه
• ولتاژ در حداقل فاصله: -1.6 ولت
• ولتاژ در حداکثر فاصله: -17.6 ولت
• محدوده دینامیکی: ۱۶ ولت
• امپدانس خروجی: ۵۰۰ اهم
• جریان اتصال کوتاه: ۴۵ میلی‌آمپر
خروجی جریان، پیکربندی دو سیمه
• جریان در حداقل فاصله: -15.5 میلی آمپر
• جریان در حداکثر فاصله: -20.5 میلی‌آمپر
• محدوده دینامیکی: ۵ میلی‌آمپر
ظرفیت خروجی: ۱ نانوفاراد
اندوکتانس خروجی: ۱۰۰ میکروهانری

تامین
خروجی ولتاژ، پیکربندی ۳ سیمه
• ولتاژ: -20 تا -32 ولت*
• جریان: -13 میلی‌آمپر±1 میلی‌آمپر (حداکثر -25 میلی‌آمپر)
خروجی جریان، پیکربندی دو سیمه
• ولتاژ: -20 تا -32 ولت*
• جریان: -۱۵.۵ تا -۲۰.۵ میلی‌آمپر
ظرفیت خازنی ورودی تغذیه: ۱ نانوفاراد
اندوکتانس ورودی تغذیه: ۱۰۰ میکروهانری

محیط زیست
محدوده دما
•عملکرد: -35 تا +85 درجه سانتیگراد*
•نگهداری: ۴۰- تا ۸۵+ درجه سانتیگراد
رطوبت: حداکثر ۹۵٪. غیر متراکم. ۱۰۰٪ متراکم (غوطه‌ور نشده).
رتبه‌بندی حفاظتی (طبق IEC60529): IP40
ارتعاش (مطابق با IEC 60068-2-26): پیک ۲g بین ۱۰ تا ۵۵ هرتز
شتاب ضربه (مطابق با IEC 60068-2-27): حداکثر 15g (نیمه موج سینوسی، مدت زمان 11 میلی‌ثانیه)

ویژگی‌های فیزیکی
جنس سازه: آلومینیوم قالب‌گیری تزریقی
نصب: دو یا چهار پیچ M4

اتصالات الکتریکی
ورودی: کانکتور کواکسیال مینیاتوری خود قفل شونده (ماده).
توجه: هنگام اتصال، این باید با دست محکم شود تا قفل شود.
خروجی و منبع تغذیه: سه ترمینال پیچی – حداکثر سطح مقطع سیم ۲.۵ میلی‌متر مربع

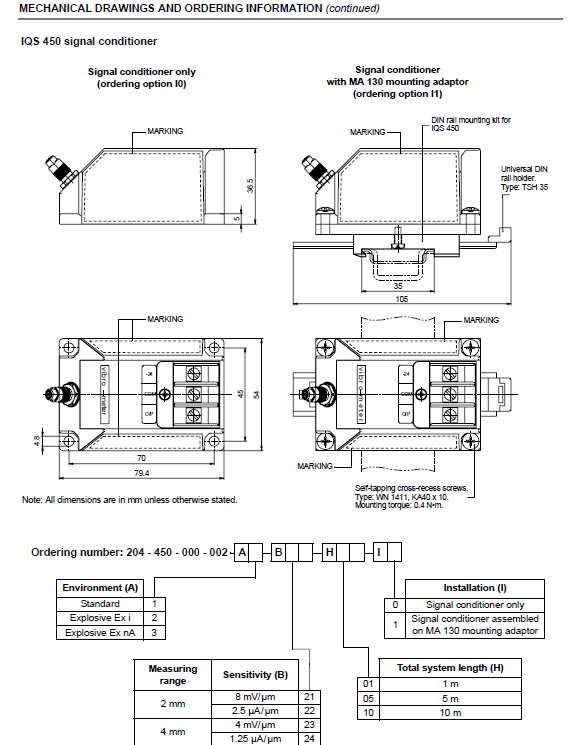

تنظیم‌کننده سیگنال با آداپتور نصب MA130 (گزینه سفارش I1)
نوع نگهدارنده ریلی DIN جهانی: TSH35
نوع ریل DIN (مطابق با EN50022/IEC60715): TH35-7.5 و TH35-15

ملاحظات حرارتی
دستگاه تنظیم سیگنال IQS450 در دمای محیط تا ۸۵ درجه سانتیگراد کار می‌کند، اما برای این کار، نیاز به کاهش حداکثر ولتاژ ورودی دارد. IQS450 باید بین حداقل ولتاژ تغذیه و حداکثر ولتاژ تغذیه، همانطور که در نمودار زیر نشان داده شده است، کار کند.
