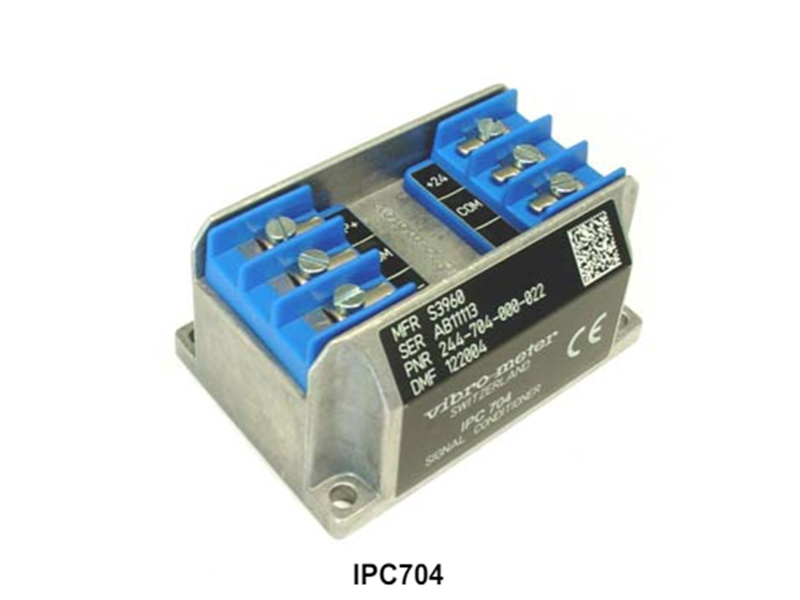

IPC704 ارتعاش 244-704-000-042 A1-B02-C100-E10-F20000-G0-H0-I0 سیگنال اصلاح کننده

شرح:

IPC704 سیگنال کاندیشنر
مشخصات
منبع تغذیه برای IPC704
ولتاژ : 18 تا 30 ولت DC
فعلی : 25 میلی آمپر (حداکثر)

ویژگی‌های انتقال (گزینه سفارش B)
IPC704 برای حسگرهایی که از مواد پیزوالکتریک استاندارد استفاده می‌کنند (244-704-000-042-...)
• انتقال بدون انتگرال‌گیر : 0.1 تا 10 میلی ولت بر پی سی یا 0.1 تا 10 میکروآمپر بر پی سی
• انتقال با یکپارچه ساز
IPC704 برای حسگرهایی که از ماده پیزوالکتریک GaPO4 استفاده می‌کنند (244-704-000-511-...)
• انتقال : 0.1 تا 50 میلی ولت بر پیکوثانیه یا 0.1 تا 50 میکروآمپر بر پیکوثانیه
خطای خطی بودن : ≤ 0.2٪
پایداری دما : 100 ppm / °C معمولی
فاز: ۱۸۰ درجه بین سیگنال ورودی و خروجی شتاب. ۱۸۰ درجه بین سیگنال ورودی و خروجی فشار. ۹۰ درجه بین خروجی‌های شتاب و سرعت.

ویژگی‌های ورودی (گزینه سفارش C)
سنسورهای سازگار هر مبدل مبتنی بر پیزوالکتریک - متقارن یا نامتقارن، کیس زمین شده یا عایق بندی شده
محدوده دینامیکی حساسیت ورودی : پیک ۱۰۰۰۰۰ پیکوکول
• شتاب‌سنج‌ها برای شتاب‌سنج‌ها (خروجی شتاب) با استفاده از IPC704 مراجعه کنید. مواد پیزوالکتریک استاندارد در صفحه 6 و IPC704 برای شتاب‌سنج‌ها (خروجی سرعت) با استفاده از استاندارد مواد پیزوالکتریک در صفحه 6
• مبدل‌های فشار دینامیکی برای سنسورهای فشار با استفاده از پیزوالکتریک استاندارد به IPC704 مراجعه کنید. مطالب موجود در صفحه ۷ و IPC704 برای سنسورهای فشار با استفاده از ماده پیزوالکتریک GaPO4 صفحه ۸
تقویت‌کننده شارژ متقارن
فیلتر RFI شبکه LC متقارن
مقاومت : ≥ ۵۰ کیلو اهم (سنسور و کابل)
ظرفیت خازنی : ≤ 10 nF (سنسور و کابل)

ویژگی‌های خروجی (گزینه سفارش D)
فیلتر RFI شبکه LC متقارن
انتقال جریان دو سیمه
• سیگنال پویا حداکثر ± ۵ میلی‌آمپر پیک
• جریان ثابت : ۱۲ میلی‌آمپر ± ۰.۵ میلی‌آمپر
• اتصال برق : +24 V = "+"، COM = "−"
• حداکثر محدوده دینامیکی حساسیت پیک / خروجی ۵ میلی‌آمپر
انتقال ولتاژ سه سیمه
• سیگنال پویا حداکثر ± ۵ ولت پیک
• ولتاژ ثابت : ۷.۵ ولت ± ۰.۲ ولت
• امپدانس خروجی : 750 Ω (پیکربندی 3 سیم)
• حداکثر محدوده دینامیکی حساسیت پیک / خروجی ۵ ولت

خروجی ولتاژ سه سیمه بدون واحد جداسازی گالوانیک فقط باید با مبدل‌های مبتنی بر پیزوالکتریک که به ولتاژ قاب حساس نیستند، استفاده شود. مبدل‌های فشار دینامیکی همیشه باید با واحد جداسازی گالوانیک GSI استفاده شوند.
مشخصات فیلتر (گزینه‌های سفارش E و F)
فیلتر بالاگذر
• فرکانس‌های قطع (در -3 دسی‌بل) : 0.5، 1، 2، 5 یا 10 هرتز (همه ± 20٪)
• شیب : ۲۴ دسی‌بل بر اکتاو (مرتبه چهارم)

هنگام انتخاب فیلتر بالاگذر، مراقب باشید که فرکانس مناسبی را برای تقویت‌کننده بار انتخاب کنید.
فیلتر پایین گذر
• فرکانس‌های قطع (در -1 دسی‌بل) : ۲۰۰، ۵۰۰، ۱۰۰۰، ۲۰۰۰، ۵۰۰۰، ۱۰۰۰۰ یا ۲۰۰۰۰ هرتز (همه ± ۱۰٪)
• شیب : ۱۲ دسی‌بل بر اکتاو (مرتبه دوم)

سوالات متداول:
1. مدت پرداخت چیست؟
فقط حواله بانکی

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمان دریافت کالا توسط مشتری

شماره سفارش:

IPC704 244-704-000-042 A1-B07-C200-D5-E2-F20000-G0-H0-I0
IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0
IPC704 244-704-000-042 A1-B01-C10-D50-E10-F1000-G0-H0-I0
IPC704 244-704-000-042 A1-B03-C100-D77-E2-F5000-G0-H0-I0
IPC704 244-704-000-022

لینک دیتاشیت:

IPC704 ارتعاش 244-704-000-042 A1-B02-C100-E10-F20000-G0-H0-I0 سیگنال اصلاح کننده PDF برگه اطلاعات
