تولید
|
جنرال الکتریک |
|
مدل
|
آی سی697CPX928 |
| شماره پ.ن. | آی سی697CPX928 |
|
کاتالوگ
|
پردازنده
|
|
توضیحات
|
ماژول پردازنده فانوک سری 90-70
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
20 * 15 * 10 (سانتی متر)
|
| وزن | ۱.۵ کیلوگرم |
شرح:

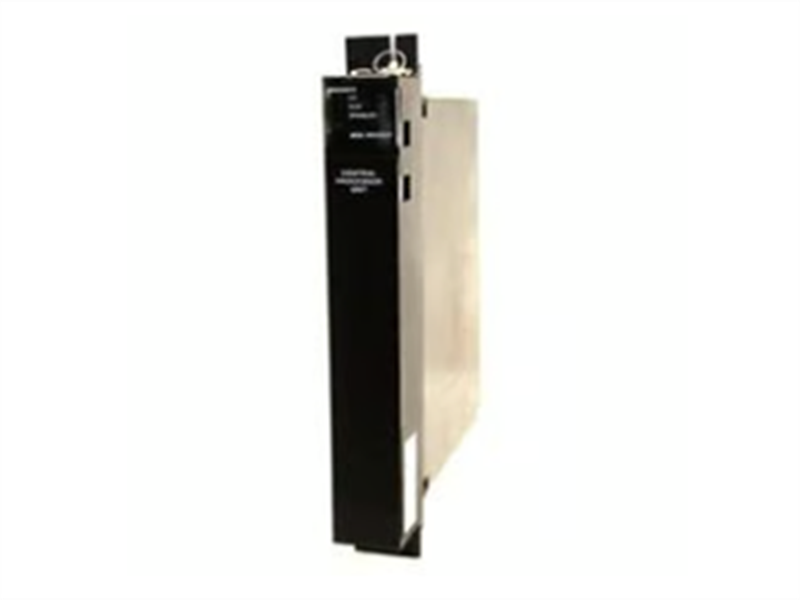

GE IC697CPX928 یک ماژول واحد پردازش مرکزی (CPU) است که برای استفاده با سیستم کنترلکننده منطقی قابل برنامهریزی (PLC) سری 90-70 شرکت GE Fanuc طراحی شده است. این ماژول یک CPU با کارایی بالا با سرعت کلاک تا 200 مگاهرتز و یک واحد ممیز شناور (FPU) داخلی برای قابلیتهای پردازشی پیشرفته است.
این دستگاه طوری طراحی شده است که در یک اسلات رک قرار گیرد و دارای سه پورت سریال داخلی است. یک صفحه پشتی نصب شده روی رک به این دستگاه اجازه میدهد تا با چندین ماژول مختلف ارتباط برقرار کند. یک سوئیچ کنترل اجرا/توقف با سه موقعیت یا نرمافزار خاص که از یک کامپیوتر متصل اجرا میشود، برای کنترل IC697CPX928 استفاده میشود. هفت چراغ LED روی برد، وضعیت عملیاتی را نشان میدهند.
این ماژول به طور یکپارچه با رکهای سری ۹۰-۷۰ ادغام میشود و امکان ارتباط با دستگاههای سریال را از طریق رابطهای RS-232 و RS-485 خود فراهم میکند. کاربردهای معمول شامل کنترل صنعتی در مقیاس بزرگ، پردازش دادهها و هماهنگی سیستم است که در آن عملکرد اسکن دقیق و سازگاری با استاندارد VME مورد نیاز است.
ویژگیها
-قابلیت محاسبه اعداد اعشاری (ممیز شناور).
- سه پورت سریال داخلی برای ارتباط.
- پشتیبانی از چندین ماژول تک خروجی و رابط برای انعطافپذیری.
پردازنده -80486DX4: پردازش 96 مگاهرتزی را برای کنترل کارآمد و اجرای منطقی فراهم میکند.
-حافظه رم با پشتیبانی باتری: 6 مگابایت حافظه، حفظ اطلاعات کاربر را در صورت قطع برق تضمین میکند.
حافظه فلش یکپارچه: ۲۵۶ کیلوبایت حافظه غیرفرار برای ذخیره دائمی برنامه.
رابطهای سریال چندگانه: شامل پورتهای RS-232 و RS-485 برای ارتباط دستگاه و برنامهریزی.
-مقاومت محیطی: در دماهای بین ۰ تا ۶۰ درجه سانتیگراد و در صورت نیاز با خنککننده هوای فشرده کار میکند.
-عملکردهای دقت ساعت: شامل ساعتهای مربوط به زمان روز و زمان سپری شده برای ردیابی رویدادهای سیستم است.
پارامترها:
شماره قطعه:
آی سی697CPX928
سرعت پردازنده: ۰.۴ میکروثانیه برای هر تابع بولی.
حافظه: ۶ مگابایت رم، پشتیبانی شده توسط یک باتری لیتیوم CMOS.
حافظه فلش اختیاری: تا ۲۵۶ کیلوبایت NVRAM
ظرفیت ورودی/خروجی: ۱۲K ترکیبی، ۸K آنالوگ
پورتهای سریال: ۳ پورت یکپارچه
ولتاژ کاری: 5 ولت DC
جریان: اسمی ۳.۱ آمپر
خنککننده: به ۷۰ فوت مکعب هوای فشرده نیاز دارد.
محدوده دما با خنککننده: 32F تا 140F (0C تا 60C).
محدوده دما بدون خنککننده: 32F تا 122F (درجه سانتیگراد تا 50 درجه سانتیگراد).
عمر باتری: تا ۶ ماه (با باتری IC697ACC701).
ریزپردازنده: 80486DX4.96 مگاهرتز.
