تولید
|
جنرال الکتریک |
|
مدل
|
آی سی 695PSD140
|
| شماره پ.ن. |
آی سی 695PSD140
|
|
کاتالوگ
|
فیلمهای |
|
توضیحات
|

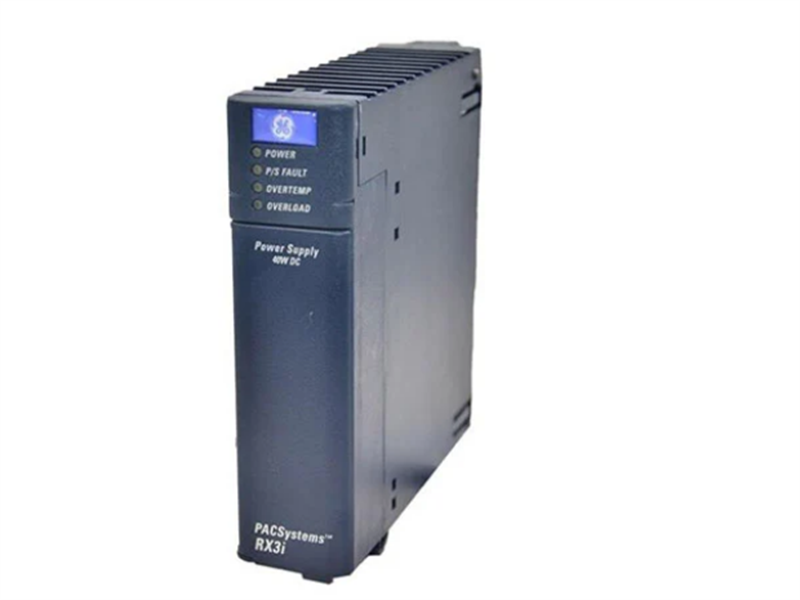

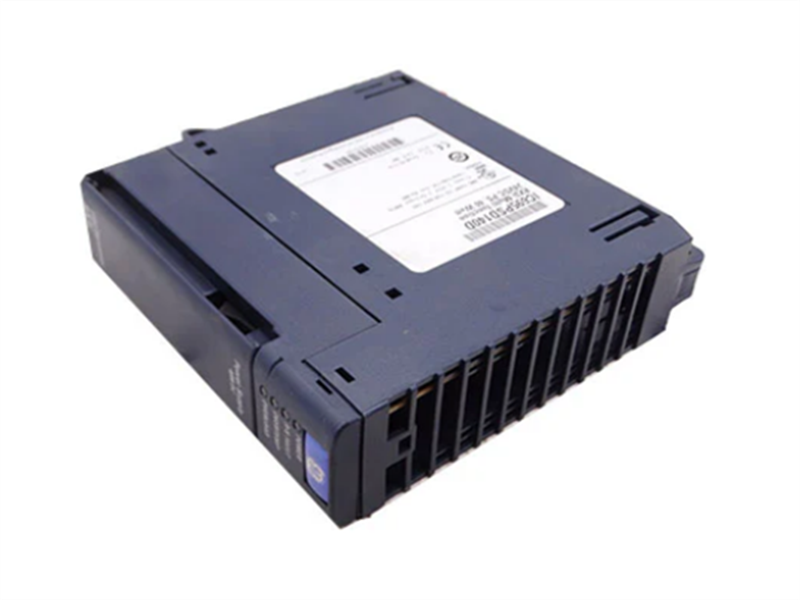

ماژول منبع تغذیه ۲۴ ولت DC
|
| مبدا |
ایالات متحده (ایالات متحده)
|
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۷.۱ * ۱۳.۳ * ۱۳.۷ (سانتیمتر)
|
| وزن | ۰.۷ کیلوگرم |
شرح:
پردازنده افزونه GE PACSystem RX3i IC695CRU320 یکی از اجزای اصلی کنترلرهای اتوماسیون قابل برنامهریزی (PAC) با عملکرد بالا از شرکت GE Automation است. IC695CRU320 یک واحد پردازش مرکزی (CPU) افزونه است که برای کاربردهای اتوماسیون صنعتی که نیاز به دسترسی و قابلیت اطمینان بالا دارند، طراحی شده است.
با معماری افزونه خود، GE PACSystem RX3i IC695CRU320 امکان سوئیچینگ یکپارچه سیستمهای کنترل را فراهم میکند. هنگامی که پردازنده اصلی از کار میافتد، پردازنده پشتیبان به طور خودکار وظایف کنترل را بر عهده میگیرد و زمان از کار افتادن سیستم را به حداقل میرساند و بهرهوری و ایمنی تجهیزات را بهبود میبخشد.
IC695CRU320 دارای قابلیتهای پردازشی قدرتمند، ظرفیت حافظه بالا و رابطهای ارتباطی غنی برای پاسخگویی به نیازهای کاربردهای پیچیده کنترل صنعتی مختلف است.
IC695CRU320 دارای دو پورت سریال مستقل و یک ریزپردازنده Intel Celeron-M است. این دستگاه به 64 مگابایت حافظه فلش غیرفرار مجهز شده است که با 64 مگابایت حافظه دسترسی تصادفی (RAM) باتریدار تکمیل میشود. همچنین از توسعه رک محلی و راه دور پشتیبانی میکند. این CPU از طراحی backplane سریال استفاده میکند و با ماژولهای توسعه در خط تولید I/O سری 90-30 سازگار است (اما نه با رایانههای بزرگ). IC695CRU320 از Proficy Machine Edition، یک محیط توسعه مشترک برای همه کنترلرهای GE Fanuc، استفاده میکند. Proficy Machine Edition برای ایجاد، اجرا و تشخیص رابطهای اپراتور، کنترل حرکت و برنامههای کنترل طراحی شده است.
پارامترها:
ولتاژ نامی: ۲۴ ولت DC
محدوده ولتاژ ورودی: ۱۸ تا ۳۰ ولت DC
توان ورودی: حداکثر ۶۰ وات در بار کامل
توان خروجی
- حداکثر توان خروجی هر دو دستگاه ۴۰ وات
- ۵.۱ ولت جریان مستقیم = حداکثر ۳۰ وات
- ۳.۳ ولت جریان مستقیم = حداکثر ۳۰ وات
- حداکثر توان خروجی به دمای محیط بستگی دارد، همانطور که در شکل نشان داده شده است.
- ۵.۱ ولت DC: ۵.۰ ولت DC تا ۵.۲۵ ولت DC (ولتاژ اسمی ۵.۱ ولت DC)
- ۳.۳ ولت DC: ۳.۲ ولت DC تا ۳.۴۶۵ ولت DC (ولتاژ اسمی ۳.۳ ولت DC)
- ۵.۱ ولت جریان مستقیم: ۰ تا ۶ آمپر
- ۳.۳ ولت جریان مستقیم: ۰ تا ۹ آمپر
ریپل (همه خروجیها): ۵۰ میلیولت
نویز (همه خروجیها): ۵۰ میلیولت
ترمینالها: هر ترمینال میتواند به یک سیم ۱۴ AWG تا ۲۲ AWG متصل شود.
جریان ترمینال: ۶ آمپر
تعداد منبع تغذیه سری PSD140: تا 4
تعداد منبع تغذیه PSD140 در برد اصلی: تا 4
ویژگیها:
- واحد چند منظوره
مناسب برای کاربردهای افزونگی و متعادلسازی بار
- پورتهای خروجی
دارای سه پورت خروجی ۵.۱ ولت DC، یک پورت خروجی رله ۲۴ ولت DC و یک پورت خروجی ۳.۳ ولت DC برای استفاده داخلی. همه پورتها با ماژولهای RX3i سازگار هستند.
- نصب
روی برد اصلی RX3i PACSystems نصب میشود و یک اسلات را اشغال میکند. میتواند با حداکثر سه ماژول اضافی ترکیب شود.
- نشانگرهای LED
مجهز به نشانگرهای LED برای بهروزرسانی اطلاعات وضعیت و ارائه اطلاعات وضعیت عملکرد منبع تغذیه.
- محدوده ولتاژ
محدوده ولتاژ ورودی ۱۸ تا ۳۰ ولت DC، ولتاژ نامی ۲۴ ولت DC.
- توان خروجی
حداکثر توان خروجی ۴۰ وات در سه پورت خروجی
لینک دیتاشیت:
ماژول منبع تغذیه DC 24 ولت IC695PSD140 GE
پی دی اف
برگه اطلاعات
