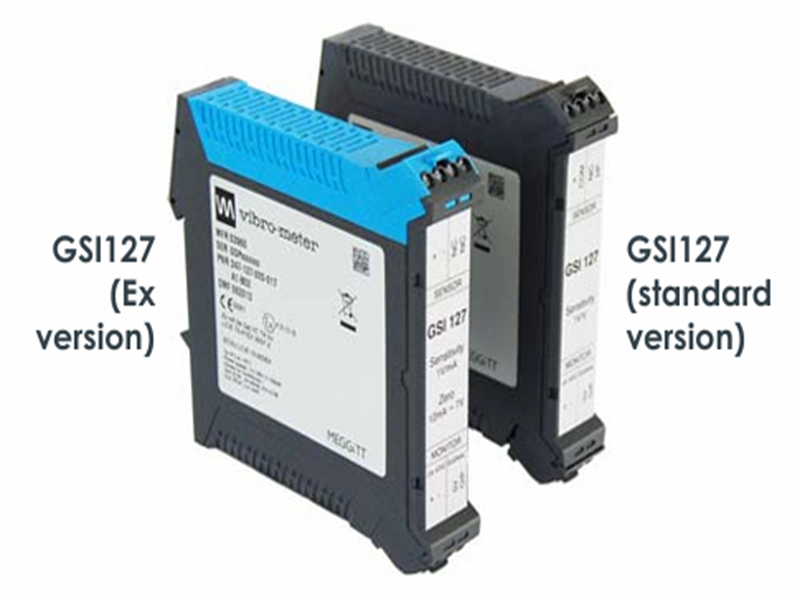

واحد جداسازی گالوانیک GSI127 Vibration 244-127-000-017 A2-B05

کانکتورهای پیچی ترمینال قابل جدا شدن؛ نصب روی ریل DIN؛ بدون نیاز به اتصال زمین

مورد شماره.:
GSI127
پرداخت:
T/T
قیمت بازار:
$8888
منبع اصلی محصول:
Switzerland
رنگ:
Depends on material
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید:
5-7 days
سهام کالا:
10
وزن محصول:
0.15 kg

اکنون پرس و جو

معرفی محصول

تولید	لرزش
مدل	GSI127
شماره پ.ن.	۲۴۴-۱۲۷-۰۰۰-۰۱۷ A2-B05
کاتالوگ	صفر
توضیحات	واحد جداسازی گالوانیک
مبدا	سوئیس
کد HS	۸۵۳۸۹۰۹۱
ابعاد	۱۲ * ۱۲ * ۲.۵ (سانتی‌متر)
وزن	۰.۱۵ کیلوگرم

شرح:

GSI127 یک واحد جداسازی گالوانیک از خط تولید ویبرو متر مگیت است. این دستگاه برای کار با تقویت‌کننده‌های سیگنال، تقویت‌کننده‌های بار و قطعات الکترونیکی (متصل یا یکپارچه) مورد استفاده در زنجیره‌های اندازه‌گیری و/یا سنسورهای مختلف ویبرو متر طراحی شده است.
دستگاه‌های سازگار شامل تقویت‌کننده‌های سیگنال IPC707 (تقویت‌کننده‌های بار) مورد استفاده توسط شتاب‌سنج‌های پیزوالکتریک CAxxx و حسگرهای فشار دینامیکی CPxxx (و همچنین تقویت‌کننده‌های سیگنال قدیمی‌تر IPC704)، تقویت‌کننده‌های سیگنال IQS9xx مورد استفاده توسط حسگرهای مجاورتی TQ9xx (و همچنین تقویت‌کننده‌های سیگنال قدیمی‌تر IQS4xx)، قطعات الکترونیکی متصل یا یکپارچه مورد استفاده توسط شتاب‌سنج‌های پیزوالکتریک CExxx و قطعات الکترونیکی یکپارچه مورد استفاده توسط حسگر سرعت VE210 هستند. GSI127 همچنین با حسگرهای ارتعاش استاندارد صنعتی IEPE (قطعات الکترونیکی یکپارچه پیزوالکتریک) سازگار است، یعنی قطعات الکترونیکی یکپارچه مورد استفاده توسط حسگرهای ولتاژ خروجی جریان ثابت مانند CE620 و PV660 (و همچنین حسگرهای قدیمی‌تر CE680، CE110I و PV102).
واحد جداسازی گالوانیک GSI127 یک واحد همه کاره است که می‌تواند برای انتقال سیگنال‌های AC فرکانس بالا در فواصل طولانی در زنجیره‌های اندازه‌گیری با استفاده از انتقال سیگنال جریان یا به عنوان یک واحد مانع ایمنی در زنجیره‌های اندازه‌گیری با استفاده از انتقال سیگنال ولتاژ استفاده شود. به طور کلی، می‌توان از آن برای تغذیه هر سیستم الکترونیکی (سمت حسگر) با مصرف تا 22 میلی‌آمپر استفاده کرد.
GSI127 همچنین مقدار زیادی از ولتاژ فریم را که می‌تواند نویز را به زنجیره اندازه‌گیری وارد کند، رد می‌کند. (ولتاژ فریم، نویز زمین و نویز AC است که می‌تواند بین محفظه سنسور (زمین سنسور) و سیستم مانیتورینگ (زمین الکترونیکی) رخ دهد.) علاوه بر این، منبع تغذیه داخلی بازطراحی شده آن منجر به یک سیگنال خروجی شناور می‌شود و نیاز به منبع تغذیه خارجی اضافی مانند APF19x را از بین می‌برد.

GSI127 برای نصب در محیط‌های Ex Zone 2 (nA) هنگام تأمین زنجیره‌های اندازه‌گیری نصب شده در محیط‌های Ex تا Zone 0 ([ia]) دارای گواهینامه است. این واحد همچنین نیاز به موانع زنر خارجی اضافی را در کاربردهای ایمنی ذاتی (Ex i) از بین می‌برد.

محفظه GSI127 دارای کانکتورهای ترمینال پیچی قابل جدا شدن است که می‌توانند از بدنه اصلی محفظه جدا شوند تا نصب و راه‌اندازی ساده شود. همچنین دارای یک آداپتور نصب DIN-rail است که امکان نصب مستقیم آن را روی ریل DIN فراهم می‌کند.
GSI127 244-127-000-017A1-B02

شماره سفارش:

GSI127 244-127-000-017-A2-B5
GSI127 244-127-000-017-A1-B02
GSI127 244-127-000-017-A1-B02

GSI127 244-127-000-017-A2-B01

GSI127 244-127-000-017-A2-B03

GSI127 244-127-000-017-A2-B02

۱. فقط شتاب‌سنج‌های پیزوالکتریک CExxx با سیگنال خروجی جریان به GSI127 نیاز دارند. برای مثال، CE134، CE281 و CE31x.
۲. معمولاً برای انتقال سیگنال در فواصل طولانی‌تر، از یک تنظیم‌کننده سیگنال IPCxxx یا یک حسگر سرعت VE210 با سیگنال خروجی جریان استفاده می‌شود. توجه: برای یک IPC707 بدون عیب‌یابی، سیگنال خروجی جریان اسمی (DC) برابر با ۱۲ میلی‌آمپر (→ ۷ ولت) است. برای یک IPC707 با عیب‌یابی، سیگنال خروجی جریان اسمی (DC) برابر با ۱۳ میلی‌آمپر (→ ۸ ولت) است. برای اطلاعات بیشتر به برگه اطلاعات تنظیم‌کننده سیگنال IPC707 مراجعه کنید.
۳. یک مبدل سیگنال IQSxxx با سیگنال خروجی جریان معمولاً برای انتقال سیگنال در فواصل طولانی‌تر استفاده می‌شود.
۴. یک مبدل سیگنال IPCxxx با سیگنال خروجی ولتاژ معمولاً برای انتقال سیگنال در فواصل کوتاه‌تر استفاده می‌شود. توجه: برای یک IPC707 بدون عیب‌یابی، سیگنال خروجی ولتاژ اسمی (DC) 7 ولت است. برای یک IPC707 با عیب‌یابی، سیگنال خروجی ولتاژ اسمی (DC) 8 ولت است. برای اطلاعات بیشتر به برگه اطلاعات مبدل سیگنال IPC707 مراجعه کنید.
۵. یک مبدل سیگنال IQSxxx یا یک حسگر سرعت VE210 با سیگنال خروجی ولتاژ معمولاً برای انتقال سیگنال در فواصل کوتاه‌تر استفاده می‌شود.
۶. برای استفاده با سنسورهای ارتعاش استاندارد صنعتی IEPE (پیزوالکتریک الکترونیک مجتمع)، یعنی سنسورهای ولتاژ-خروجی جریان ثابت مانند CE620 و PV660 (و سنسورهای قدیمی‌تر CE680، CE110I و PV102).
